Инструкция по эксплуатации УАЗ Cargo УАЗ-23608-02
Страница 36
36

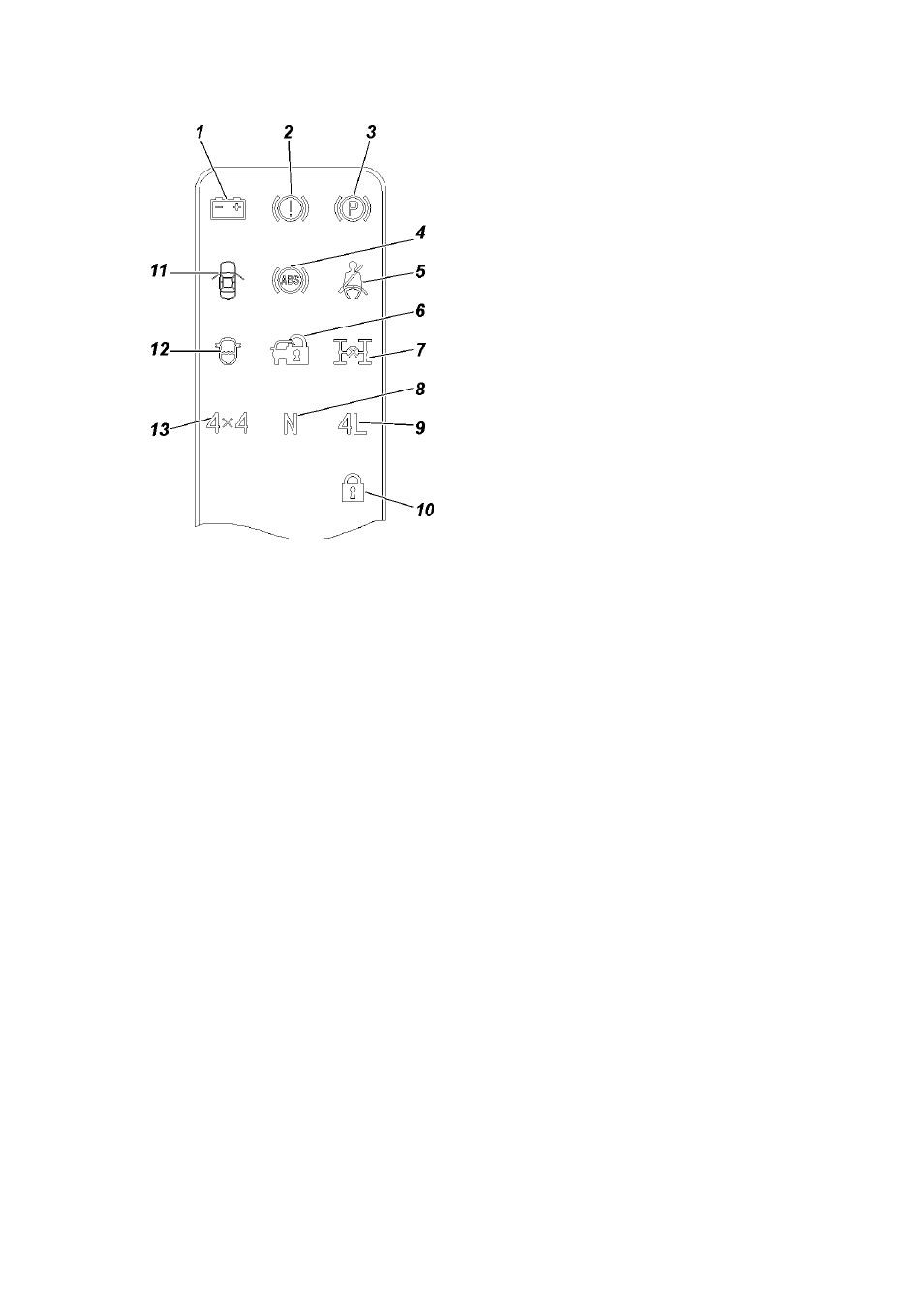

Рис. 3.4. Блок сигнализаторов
(наименование позиций см. в
тексте)
2 - сигнализатор неисправности рабочей тормозной системы
и EBD (красный).
3- сигнализатор включения стояночного тормоза (красный).
4 - сигнализатор неисправности антиблокировочной системы
тормозов (ABS) (оранжевый).
5 - сигнализатор не используется.
6 - сигнализатор включения иммобилайзера (оранжевый).
7 - сигнализатор не используется.
8 - сигнализатор не используется.
9 - сигнализатор не используется.
10 - сигнализатор системы охранной сигнализации
(оранжевый).
11 - сигнализатор незакрытой двери (красный).
12 - сигнализатор наличия воды в топливном фильтре
автомобиля с двигателем ЗМЗ-51432 (оранжевый).
13 - сигнализатор включения переднего моста (зеленый).
Загорается при включении переднего моста на любой передаче
раздаточной коробки.
На рис. 3.5 изображены выключатели приборов.
1 - выключатель автоматической работы климатической
установки.
2 - выключатель обогрева заднего стекла и зеркал
