Инструкция по эксплуатации УАЗ Cargo УАЗ-23608-02
Страница 159
159

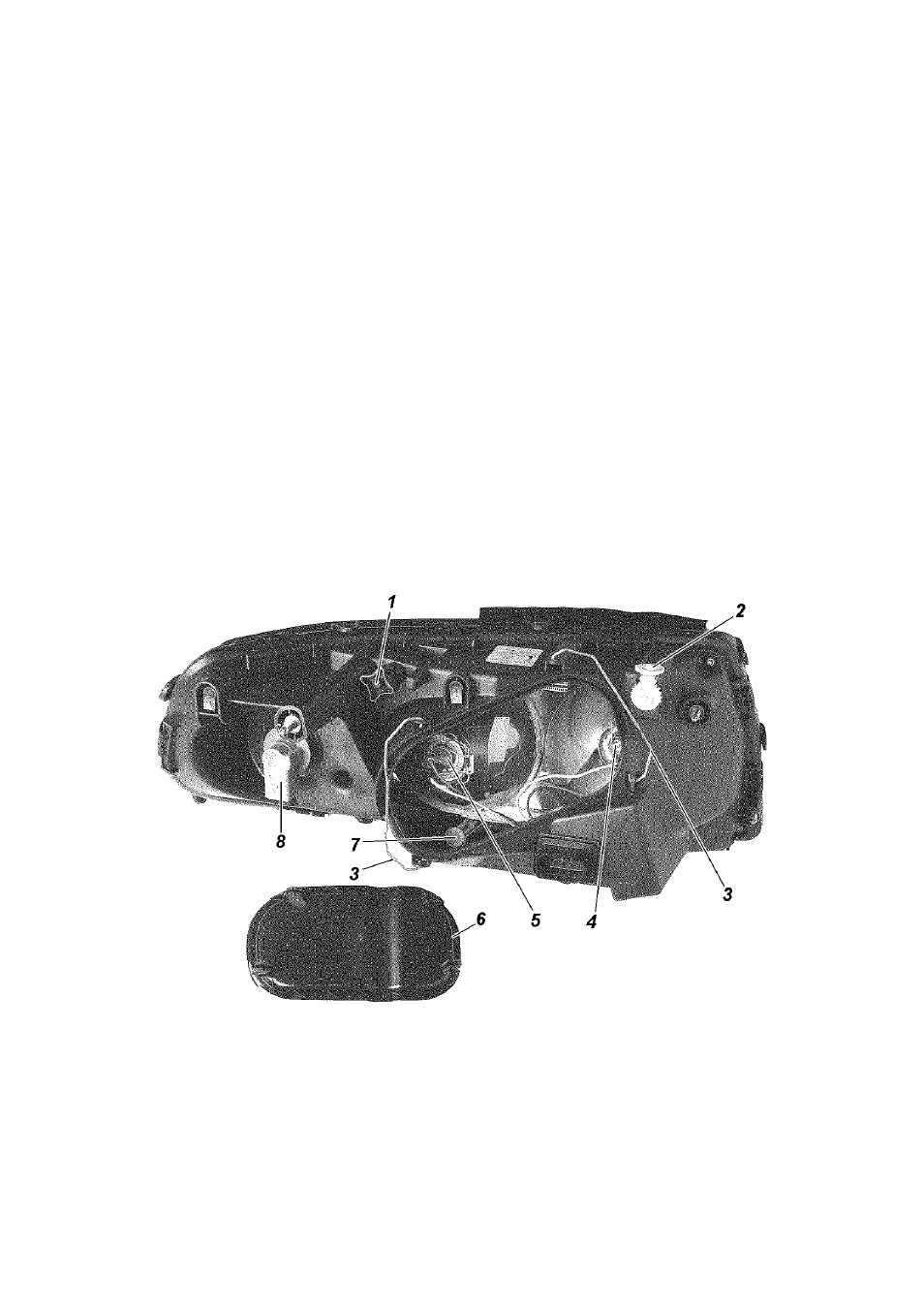

Рис. 9.39. Фара:
1 -регулировочный винт; 2 -регулировочная шестерня с внутренним
шестигранником; 3 -скоба; 4 -лампа дальнего света; 5 -лампа ближнего
света; 6 -крышка; 7 -патрон лампы габаритного огня; 8 -патрон лампы
указателя поворота
снимите колодку с патрона 8 (см. рис. 9.39), поверните патрон
по часовой стрелке (для правой фары) или против часовой
стрелки (для левой фары) и выньте патрон в сборе с лампой.
Для замены ламп дальнего 4, ближнего 5 света и лампы
габаритного огня выведите из пазов на крышке 6 пружинные
скобы 3 и снимите крышку. Отсоедините от ламп 4 или 5
провод, выведите из пазов усики пружинной защелки лампы
и выньте лампу.
Установку галогенных ламп производите в перчатках, не
касаясь колбы лампы. При наличии на колбе жировых следов,
удалите их спиртом.
Для замены лампы габаритных огней потяните за патрон
7 и выньте его в сборе с лампой.
