Страница 92
92
ВНИМАНИЕ!
На двигатели предприятием- изготовителем
устанавливается масляный фильтр уменьшенного объема,
который должен быть заменен при проведении первого
технического обслуживания (талон N0 сервисной книжки) на
один из фильтров:
- автомобиль без кондиционера: 2101С-1012005-НК-2,
2105С1012005-НК-2 производства ф. "КОЛАН" или 409.1012005,
406.1012005-02 производства ООО "БИГ-Фильтр";
- автомобиль с кондиционером : 2108-1012005-08,
производства ОАО"Автоагрегат" г. Ливны.
Для охлаждения масла в системе смазки ïpåäóñìîòpåí
масляный pàäèàòîp, который включается автоматически при
помощи термоклапана.
Уровень масла должен находиться между метками "П" и "0"
указателя 10 (рис. 9.2) уровня масла. Çàìåpÿéòå ópîâåíü масла

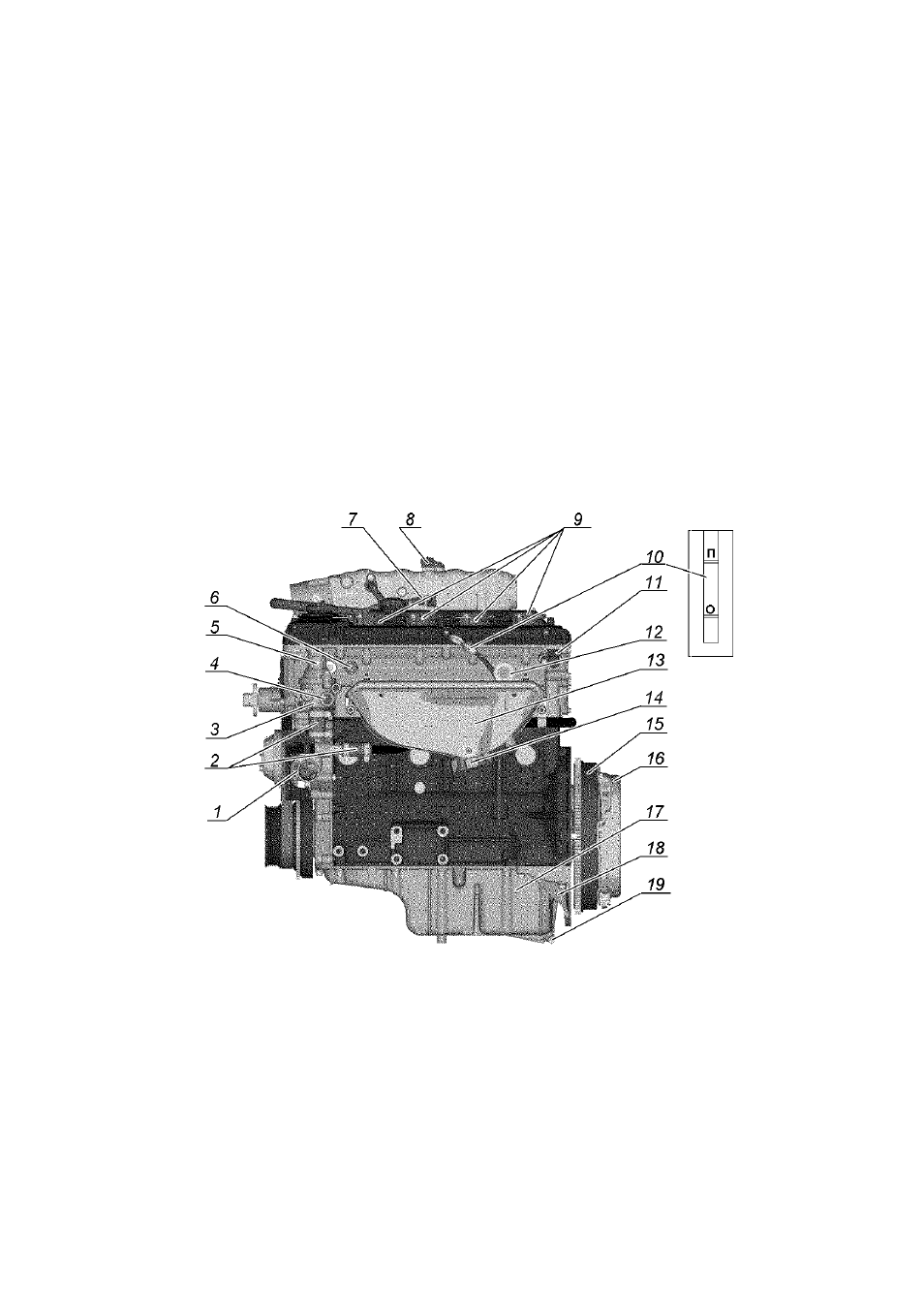

Рис. 9.2. Двигатель ЗМЗ-40905 (вид слева):
1 -патрубок подвода охлаждающей жидкости из радиатора к водяному
насосу; 2 -соединительные шланги; 3 -корпус термостата; 4 -датчик
температуры охлаждающей жидкости системы управления; 5 -патрубок
отвода охлаждающей жидкости из термостата в радиатор; 6 -датчик
сигнализатора аварийного давления масла; 7 -разъем датчика положения
коленчатого вала; 8 -датчик абсолютного давления и температуры; 9 -
катушки зажигания; 10 -указатель уровня масла; 11 -датчик фазы; 12 -
задний кронштейн подъема двигателя; 13 -экран выпускного коллектора;
14 -выпускной коллектор; 15 -маховик; 16 -сцепление; 17 -масляный
картер; 18 -усилитель картера сцепления; 19 -пробка слива масла.
