Регулятор давления. На автомобилях, не оснащенных
антиблокировочной системой тормозов, устанавливается
регулятор давления (рис. 9.32), который обеспечивает
оптимальное распределение тормозных сил по осям автомобиля
и не дапускает блокировку задних колес раньше передних. При
обслуживании проверяйте работоспособность регулятора
давления. Очищайте регулятор от грязи и проверяйте надежность
его крепления. Внешним осмотром убедитесь, что регулятор
и детали его привода не имеют повреждений, отсутствуют
подтекания тормозной жидкости и люфты в соединении
стойки с упругим рычагом и кронштейном на заднем мосту.
При нажатии на педаль тормоза поршень17 регулятора
давления должен выдвинуться из корпуса на
1,7 - 2,3 мм. Отсутствие хода поршня, а также его недостаточный
или чрезмерный ход свидетельствует о неисправности регулятора
или его привода.
Обращайте внимание при осмотрах гидропривода на
состояние защитного чехла 1 и на расположение контрольной
заглушки 15 и отсутствие подтекания из-под нее тормозной
жидкости. В нормальном состоянии заглушка должна быть

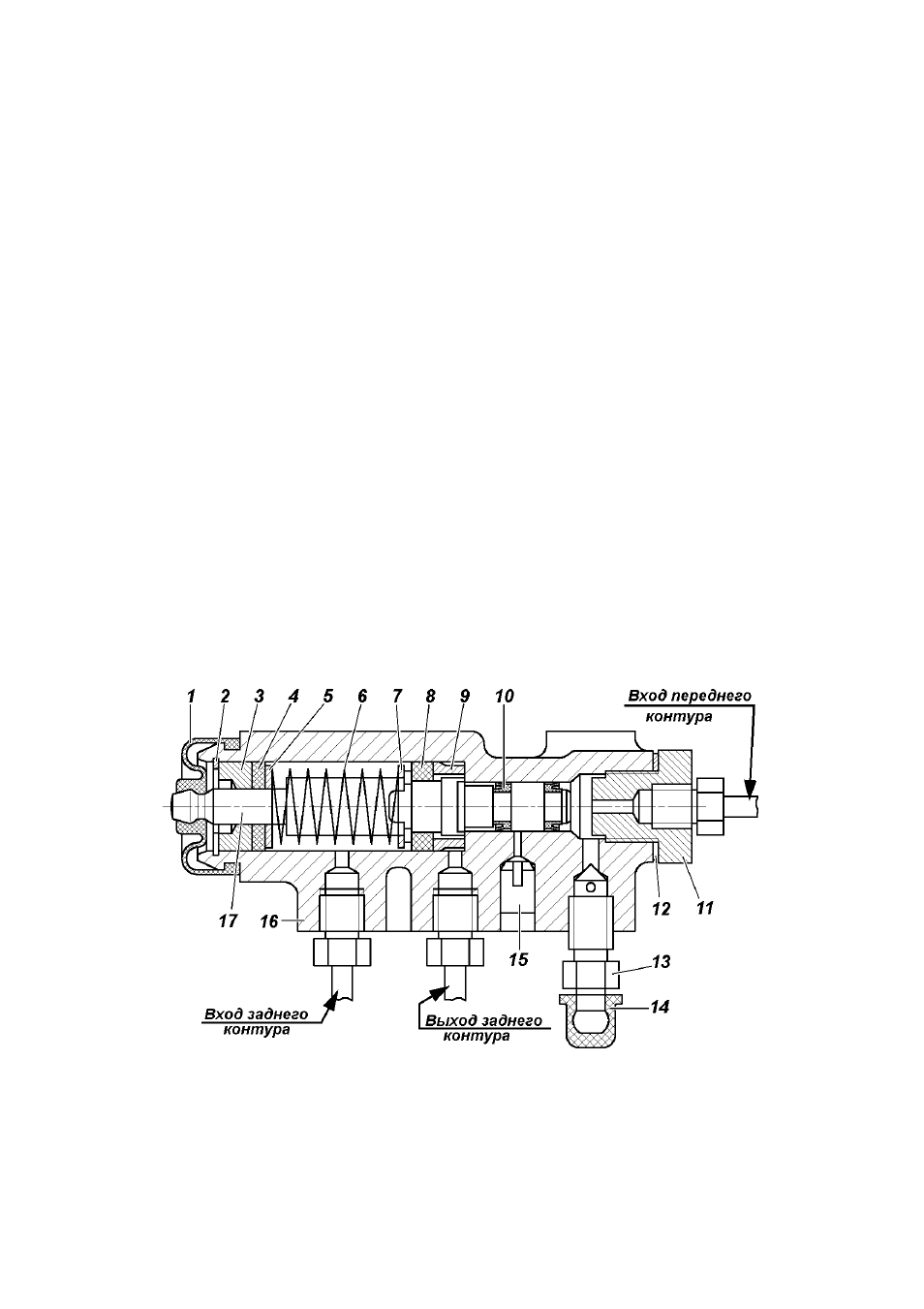

Рис. 9.32. Регулятор давления:
1 -защитный чехол; 2 -стопорное кольцо; 3 -втулка; 4 -уплотнительное
кольцо поршня; 5, 7 -опорная шайба пружины поршня; 6 -пружина
поршня; 8 -уплотнитель; 9 -втулка корпуса; 10 -манжета; 11 -пробка;
12 -прокладка пробки; 13 -перепускной клапан; 14 -колпачок; 15 -
заглушка; 16 -корпус; 17 -поршень
