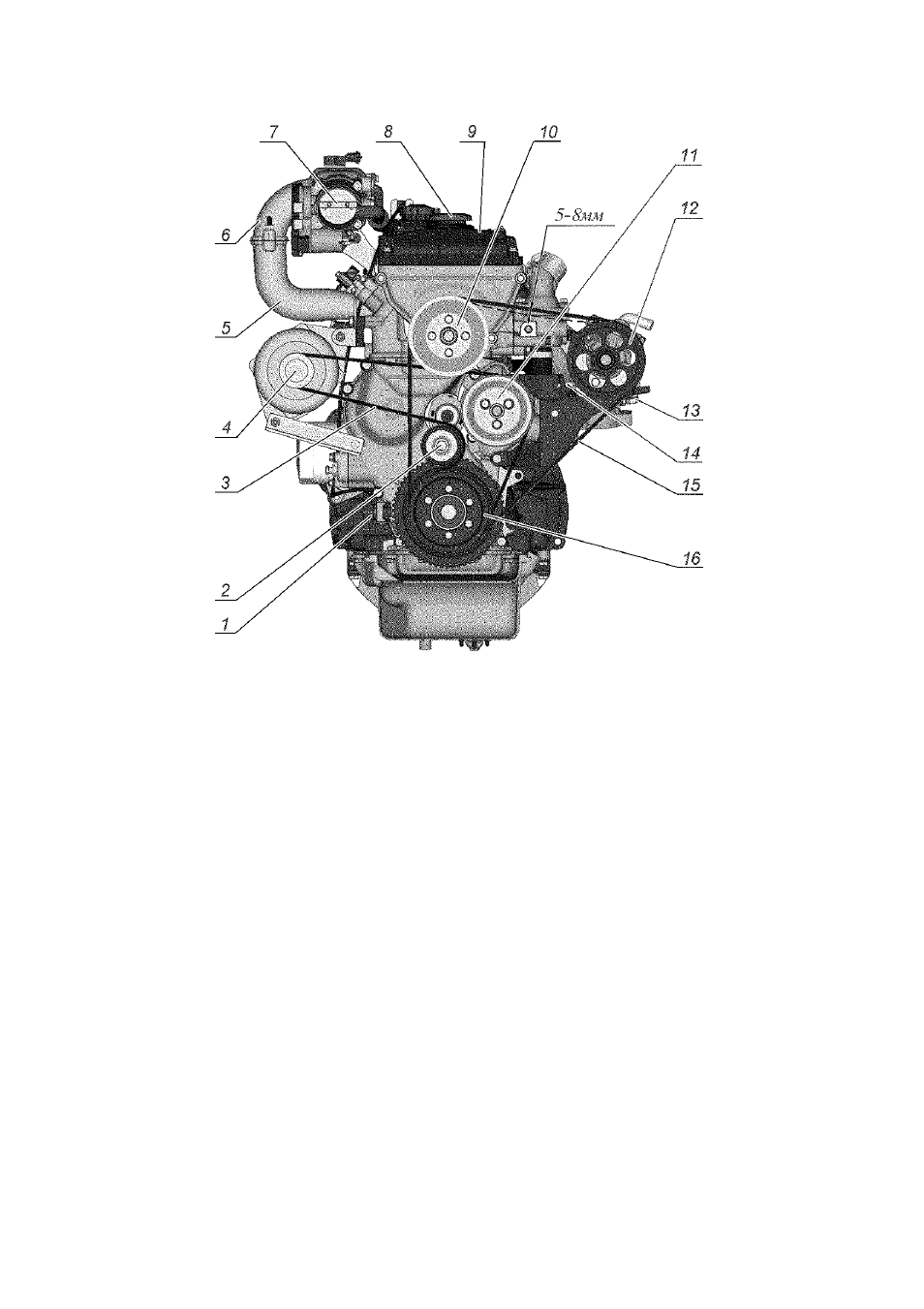

Рис. 9.6. Натяжение ремней привода агрегатов:
1 -датчик синхронизации; 2 -автоматический механизм натяжения; 3 -
ремень привода генератора и водяного насоса; 4 -шкив генератора; 5 -
впускная труба; 6 -ресивер; 7 -дроссельный узел с датчиком положения
дроссельной заслонки; 8 -крышка маслоналивной горловины; 9 -крышка
клапанов; 10 -шкив вентилятора; 11 -шкив водяного насоса; 12 -шкив
насоса гидроусилителя рулевого управления; 13 -болт крепления насо-
са гидроусилителя рулевого управления; 14 -регулировочный болт; 15 -
ремень привода вентилятора и насоса гидроусилителя рулевого управления;
16 -шкив-демпфер коленчатого вала
насоса ГУР болтом 9 с целью обеспечения продолжения
эксплуатации вытянутого ремня. Фиксация насоса ГУР болтами 8.
Муфта привода вентилятора. В случае, если муфта перестает
включаться или включается не полностью, двигатель может
перегреваться. Проверку исправности муфты необходимо
производить в СТО УАЗ, имеющих специализированное
оборудование.
Наружную поверхность муфты содержите в чистоте.
Электровентиляторы установлены на радиаторе системы
охлаждения спереди. Включение и выключение происходит
автоматически.
