Инструкция по эксплуатации УАЗ Cargo УАЗ-23608-02
Страница 71
71
Сиденье водителя автомобиля UAZ PATRIOT
дополнительно имеет регулировку подушки по высоте. Ручкой
2 осуществляется регулировка передней части подушки, ручкой
3 - задней. При повороте ручки по часовой стрелке подушка
поднимается, против часовой стрелки - опускается.
Заднее трехместное сиденье UAZ PATRIOT (рис. 3.23)
состоит из одноместной и двухместной секций. Каждая из этих
секций может быть сложена для увеличения объема грузового
помещения или разложена в положение для отдыха. Под
сиденьем расположен напольный контейнер 1. На заднем
сиденье ручки механизма наклона спинки 2 и ручки механизма
опрокидывания сиденья 3 продублированы сбоку и сзади.
Образование грузовой площадки:
-убедитесь, что средний ремень безопасности не застегнут
-потяните за один из рычагов 3 и наклоните спинку вперед
до упора в подушку сиденья;
-потяните за одну из ручек 2 и опрокиньте сиденье вперед
в вертикальное положение (при необходимости подвиньте
передние сиденья вперед);
-зафиксируйте в грузовом положении секцию заднего

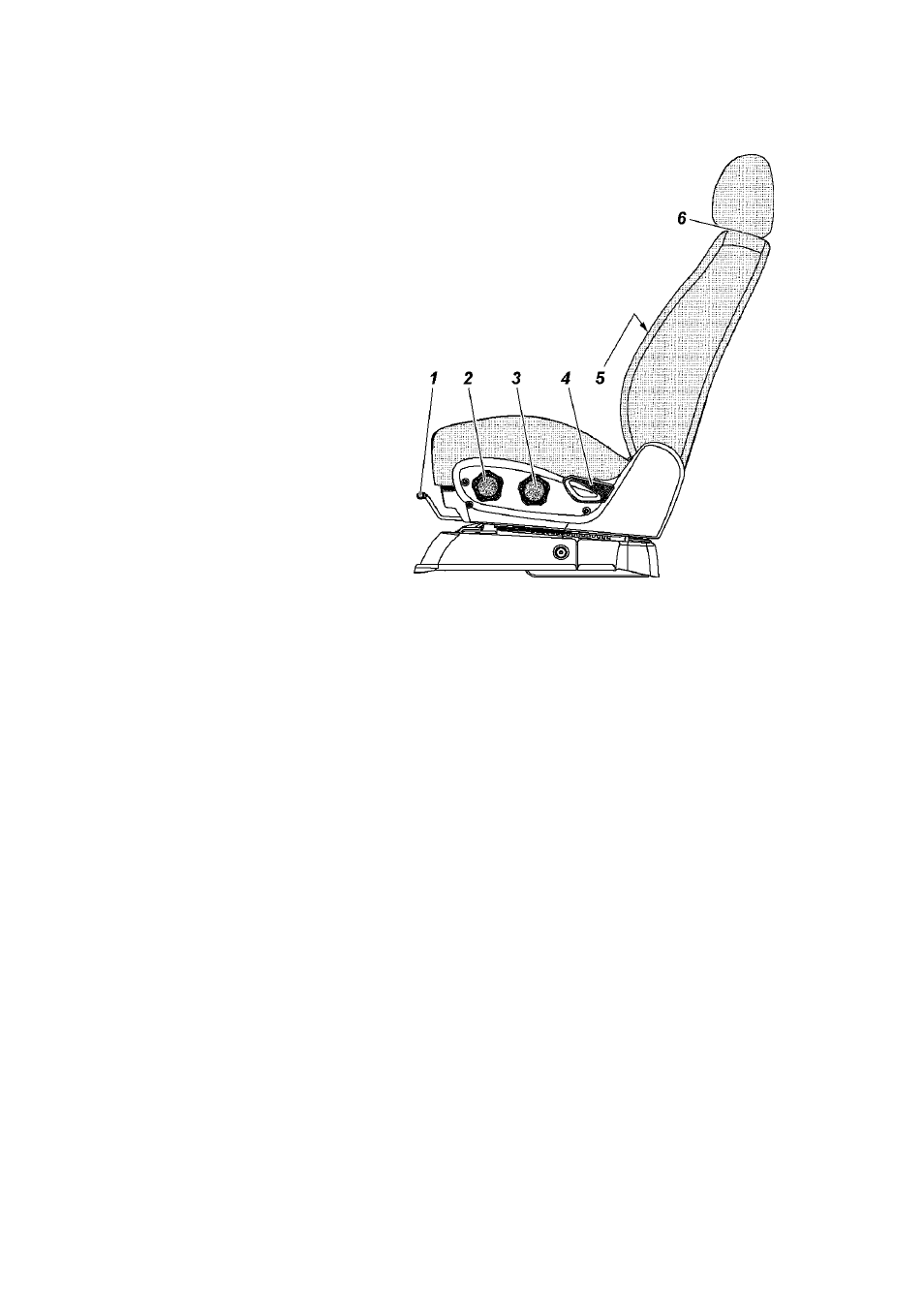

Рис. 3.22. Переднее сиденье:
1 -рычаг фиксации продольного перемещения
сиденья; 2 -ручка регулировки по высоте передней
части подушки; 3 -ручка регулировки по высоте
задней части подушки; 4 -рычаг регулировки
наклона спинки сиденья; 5 -рычаг регулировки
поясничной поддержки спинки сиденья; 6 -
кнопка фиксатора подголовника
