32
21 -крышка блока реле и предохранителей. Для доступа к
монтажному блоку необходимо отжать верхнюю часть крышки,
преодолевая усилие пружинных фиксаторов, и вынуть ее из
зацепов в нижней части. Освещенность в зоне монтажного
блока обеспечивается плафоном подсветки, расположенным
ниже крышки 21 под панелью приборов. Подсветка включается
при открывании любой боковой двери. При закрытых дверях
включение и выключение плафона осуществляется
расположенным на нем выключателем.
22 -рычаг открывания замка капота.
23 -модуль управления светотехникой (рис. 3.2).
На рис. 3.2 изображен модуль управления светотехникой
(МУС).
1 -выключатель наружного освещения. Имеет пять поло-
жений (по часовой стрелке): "P"(парковка) -при выключенном
зажигании включены габаритные огни и освещение намерного
знака (подсветка приборов должна отсутствовать); " " -
освещение выключено; "
" -включены габаритные огни,
освещение намерного знака и подсветка комбинации приборов;
" " -включены габаритные огни, освещение намерного знака,
подсветка комбинации приборов, головные фары); "
"
(автомат) -при включении зажигания автоматически
включаются ближний свет фар, габаритные огни, освещение
номерного знака и подсветка приборов.
2 -регулятор освещения комбинации приборов. Интенсив-
ность освещения изменяется вращением регулятора.
3 -регулятор корректора фар. Вращением регулятора
корректируется угол наклона пучка света фар в зависимости

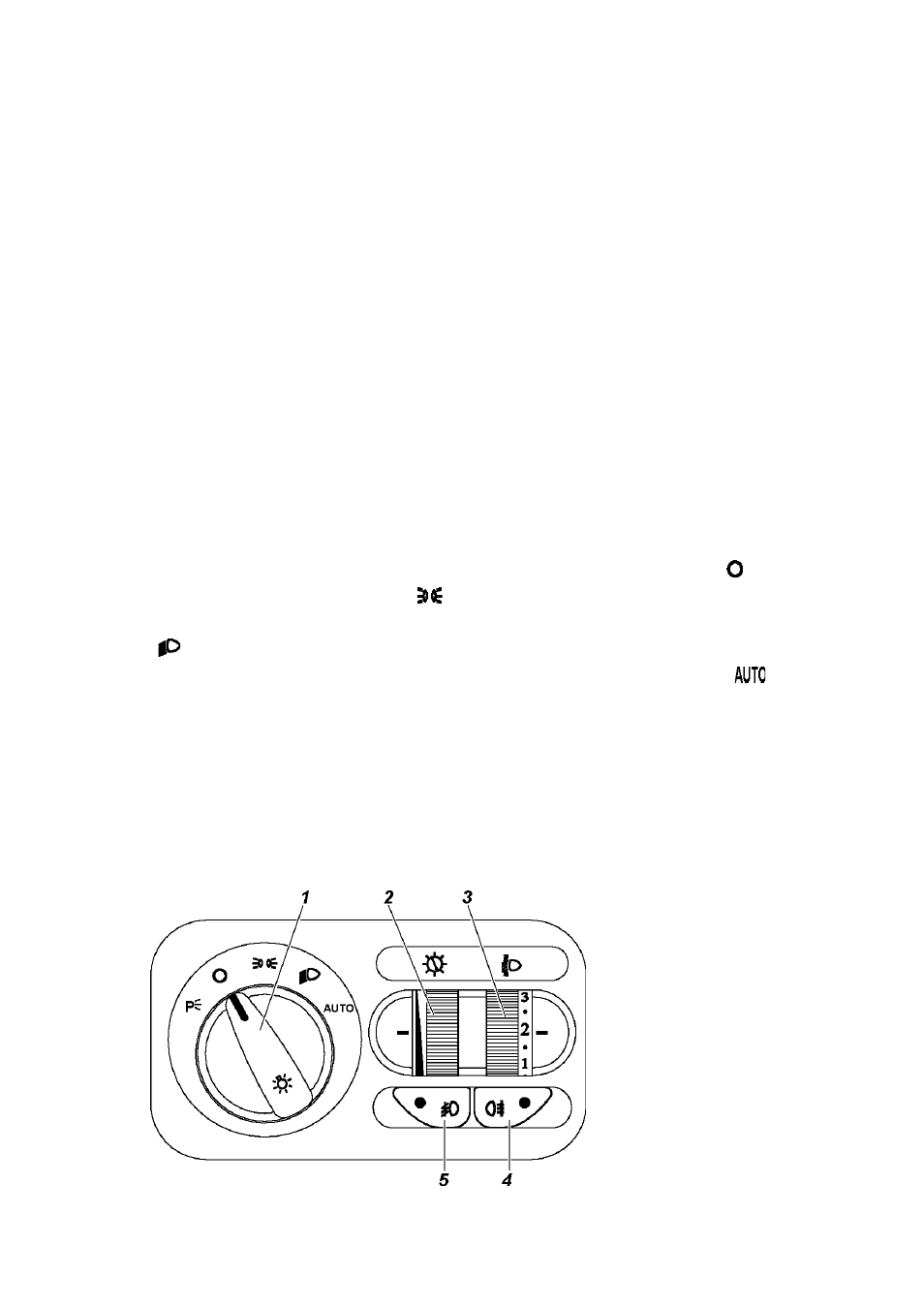

Рис. 3.2. Модуль
управления
светотехникой
(наименование
позиций см. в
тексте)
