Инструкция по эксплуатации УАЗ Cargo УАЗ-23608-02
Страница 103
103

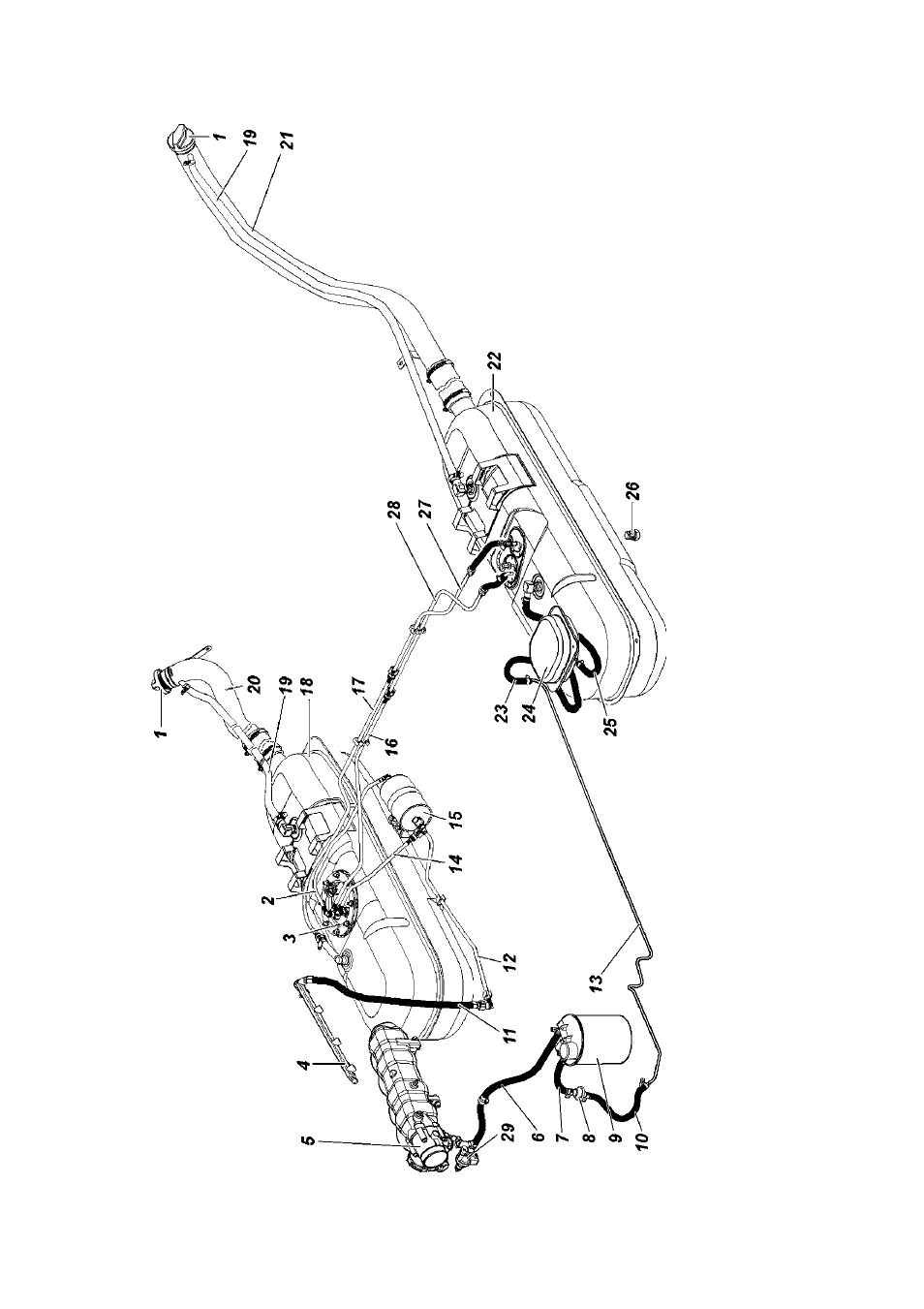

Рис. 9.8. Схема системы питания
двигателя ЗМЗ-40904, ЗМЗ-40905 топливом:
1 -пробка топливного бака; 2 -
трубка от электробензонасоса к
фильтру тонкой очистки топлива; 3
-топливный модуль; 4 -
то
п
л
и
в
н
а
я
рампа; 5
-дроссельное устройство;
6
, 7
,
1
0
, 1
9
,
2
3
,
2
5
-шланги
пароотводящие; 8 -клапан бензобака;
9 -адсорбер; 11 -
ш
л
а
н
г
п
одачи
топлива; 12 -трубка подачи
топлива; 13 -трубка
паропроводная ; 14 -трубка слива
топлива от фильтра тонкой
очистки к топливному модулю;
15 -фильтр тонкой очистки
топлива; 16 -трубка подачи
топлива к правому баку
;
1
7
-
пароотводящая
трубка
о
т
правого бака;
18-правый топливный бак; 20 -труба наливная правого бака; 21 -труба наливная
левого бака; 22 -левый топливный бак; 24 -сепаратор; 26 -пробка
;
2
7
-трубка пароотводящая от левого бака; 28 -трубка
подачи топлива от левого бака; 29 -клапан продувки адсорбера
П
римечание.
Поз. 24 расположена над топливозаборником левого бака
