момента затяжки приведет к снижению предварительного
натяга и выходу из строя шкворневого узла.
Крутящий момент поворота шаровой опоры 8 (или корпуса
1 поворотного кулака, если шаровые опоры не отсоединялись
от кожуха полуоси) при снятых уплотнительных кольцах 5, 6
и шарнире 7 поворотного кулака в любую сторону относительно
общей оси шкворней должен быть в пределах 10-25 Н•м (1,0-
2,5 кгс•м).
Если контрольный параметр не будет достигнут, то
повторно проведите дотяжку зажимной втулки поворотом
ключа еще на 10-20° и затяните гайку 13 с указанным крутящим
моментом.

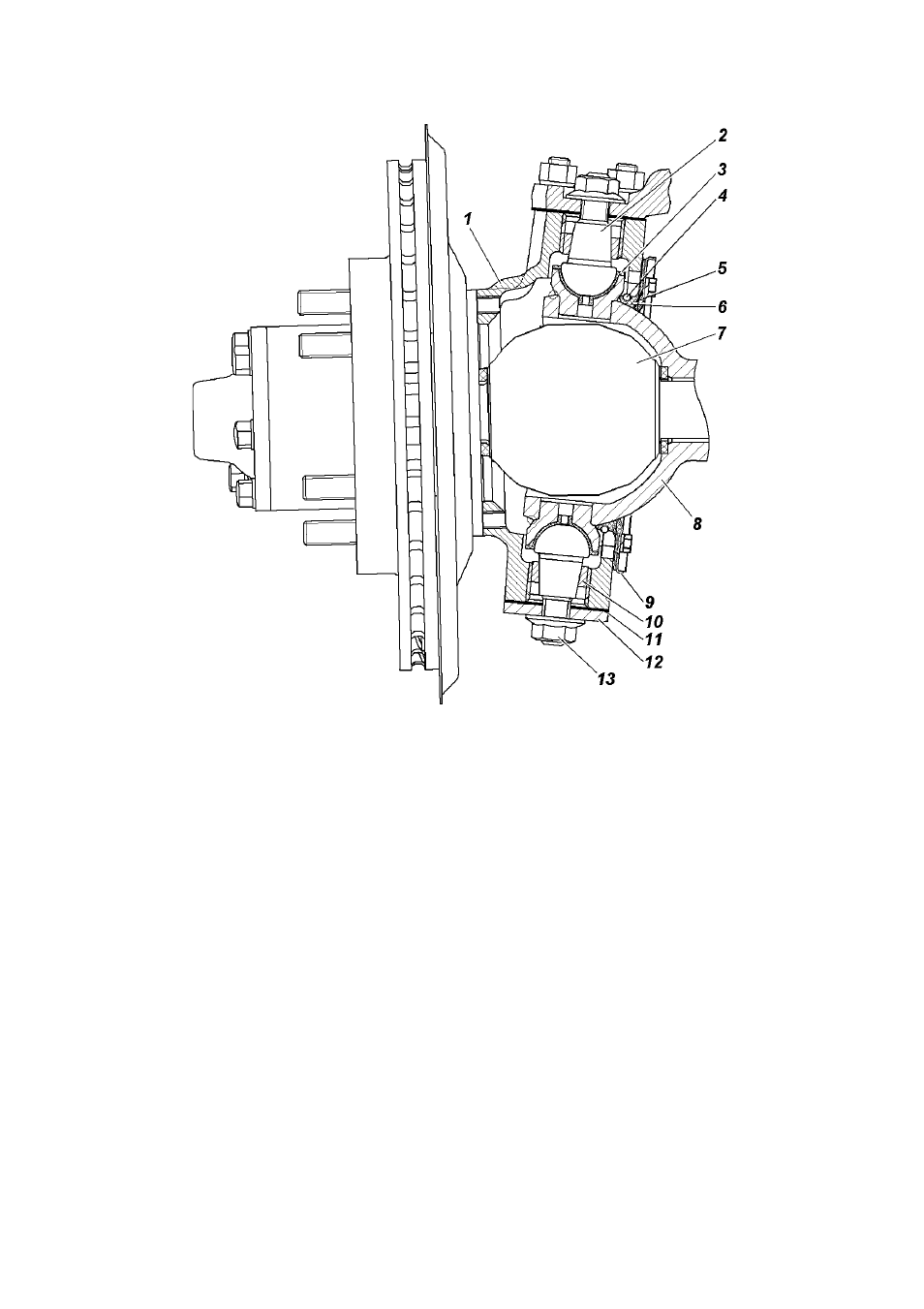

Рис. 9.25. Поворотный кулак и ступица:
1 -корпус поворотного кулака; 2 -шкворень; 3 -вкладыш шкворня; 4 -
пружина; 5 -наружное уплотнительное кольцо; 6 -внутреннее
уплотнительное кольцо; 7 -шарнир; 8 -шаровая опора; 9 -наружняя
обойма сальника; 10 -втулка зажимная; 11 -прокладка; 12 -накладка; 13
-гайка
