58
ОБОРУДОВАНИЕ САЛОНА И КУЗОВА АВТОМОБИЛЯ
Отопление, вентиляция и кондиционирование салона
На автомобиле установлены отопительно-вентиляционная
(ОКУ) и климатическая установки (КУ) фирмы “Sanden”,
управляемые пультом 5 (рис 3.1).
Пульт (см. рис. 3.12) предназначен для поддержания
заданной водителем по личным ощущениям температуры
воздуха в салоне и выполняет следующие функции:
-управление моторедуктором (МР) заслонок отопителя;
-обеспечение возможности работы установки в режиме
«Ручной»;
-обеспечение возможности работы установки в режиме
«AUTO»;
а-обеспечение возможности работы установки в режиме
«Интенсивный обогрев ветрового стекла».
При включении штатной подсветки автомобиля, при
включенном и выключенном зажигании, все указатели на
переключателях пульта подсвечиваются светло-зеленым цветом.

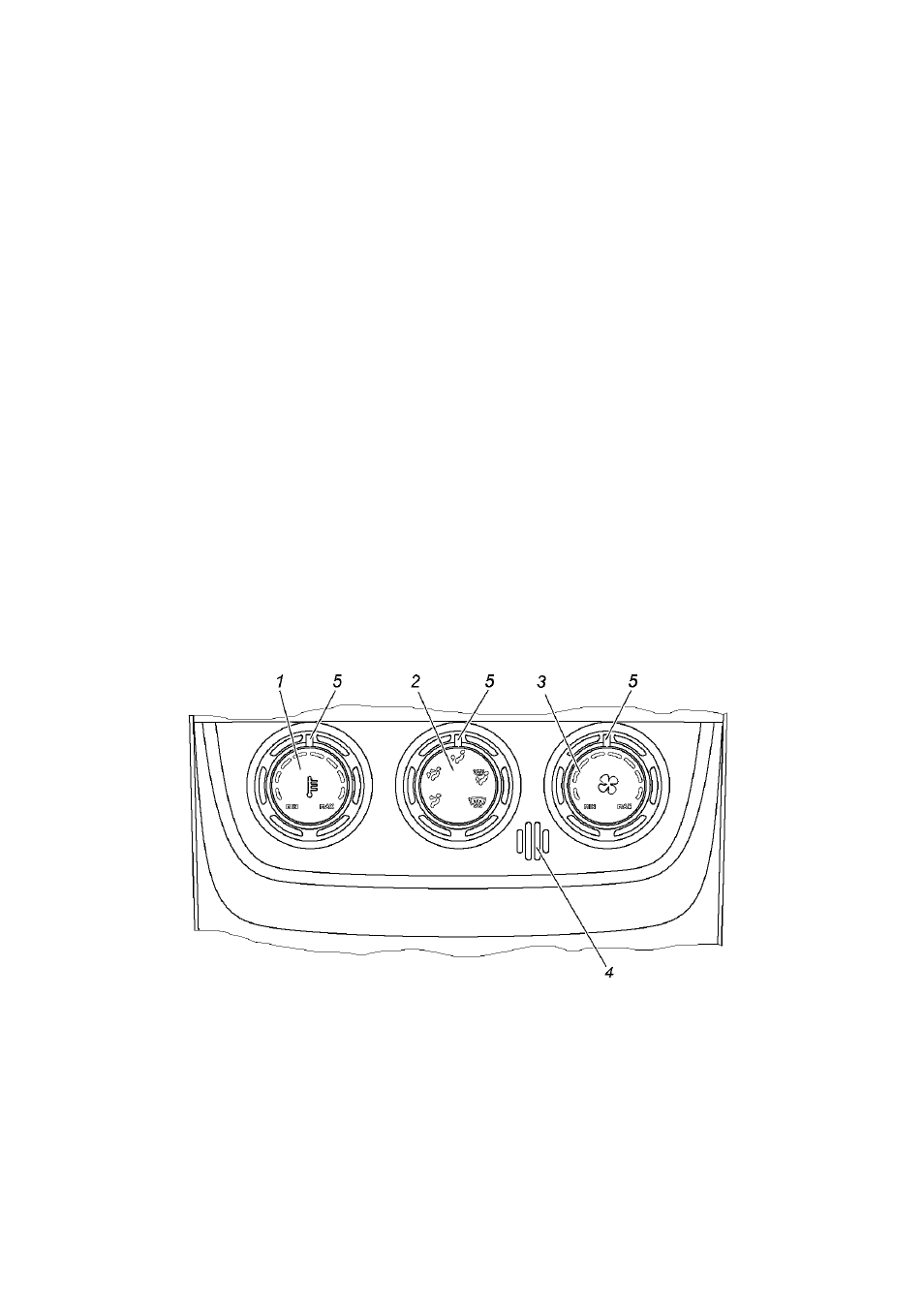

Рис. 3.12. Пульт управления отопителем:
1 -поворотный переключатель регулирования температуры воздуха,
поступающего в салон (режим "Ручной") / задание температуры воздуха
в салоне (режим "AUTO") со встроенной системой индикации; 2 -
поворотный переключатель распределения потоков воздуха (управляет
моторедуктором передней и задней заслонок отопителя) со встроенной
системой индикации; 3 -поворотный переключатель скоростей вентилятора
КУ со встроенной системой индикации; 4 -датчик температуры салона;
5 -маркер поворотного переключателя
