17, 12 -шланги слива топлива; 6 -стуйный насос; 7 -бак топливный правый; 10 -фильтр тонкой очистки топлива; 11 - топливный насос высокого давления (ТНВД); 13 -трубка подачи топлива; 14 -трубка слива топлива; 15 -клапан топливного бака; 16, 19 -трубки пароотводящии; 18 -трубка от левого бака к струйному насосу; 21 -бак топливный левый; 22 -
проб
к
а
;
23 -труба наливная левого бака; 25 -шланг от левого бака к струйному насосу; 26 -труба наливная правого бака

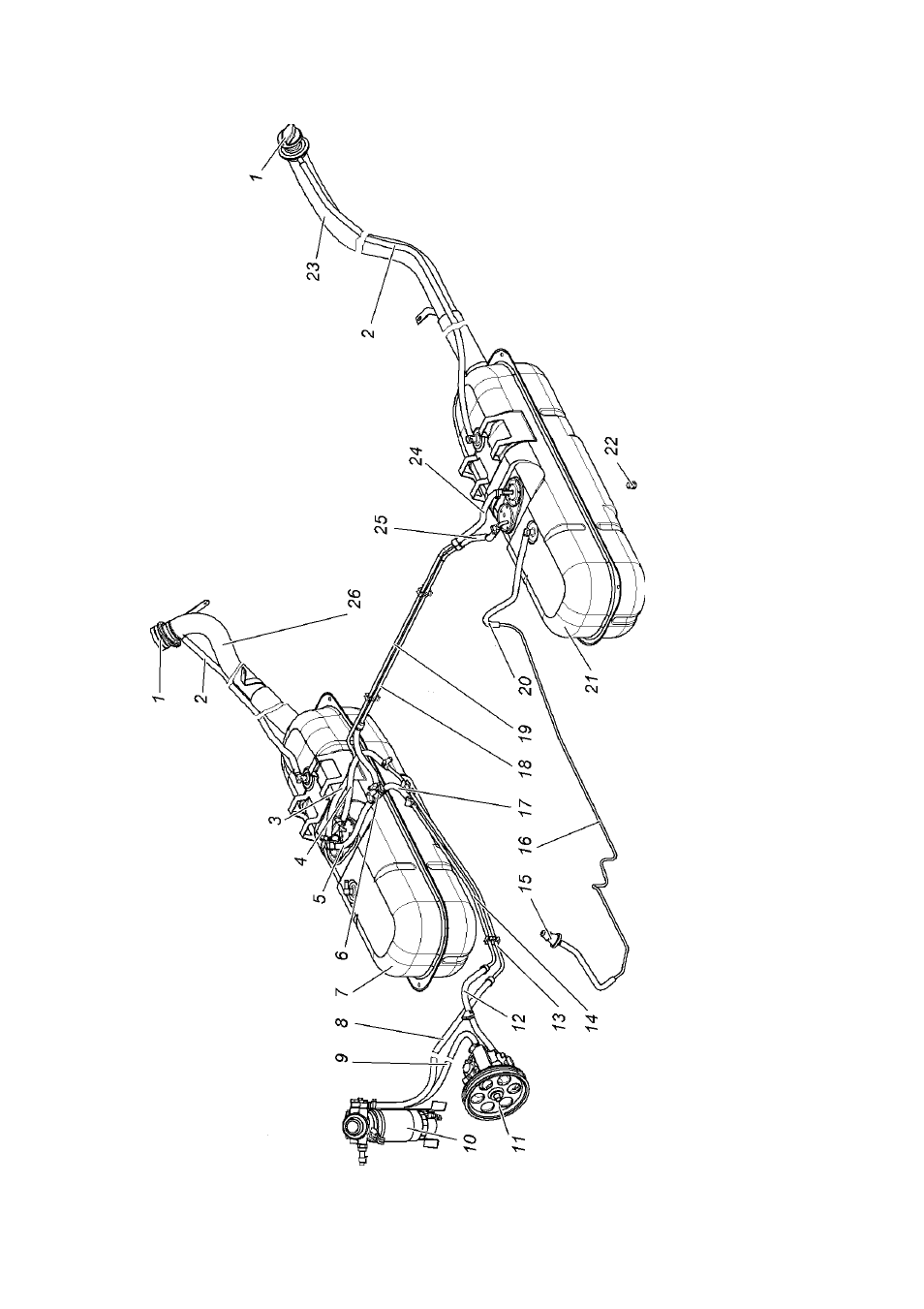

Рис. 9.16. Система питания
двигателя:
1 -пробка топливного бака; 2,3,20,24-шланги паровоздушные; 4, 8, 9 - шланги подачи топлива; 5,
