и выньте фонарь. Вставьте отвертку в паз 5 и нажав на защелку
6, снимите рассеиватель 3.
Фонарь дополнительного сигнала торможения. На автомобиле
UAZ PATRIOT установлен на внутренней панели двери задка
(рис. 9.46). Для замены ламп снимите накладку 1, потянув ее
на себя за верхнюю часть, отверните винты 3, выньте из
корпуса фонаря крышку 2 в сборе с патронами и при помощи
пинцета выньте лампу.
На автомобилях UAZ PICKUP в зависимости от
комплектации фонарь дополнительного сигнала торможения
(рис. 9.47) установлен на заднем борту. Крепится фиксаторами 1.
При выходе из строя фонарь подлежит замене.

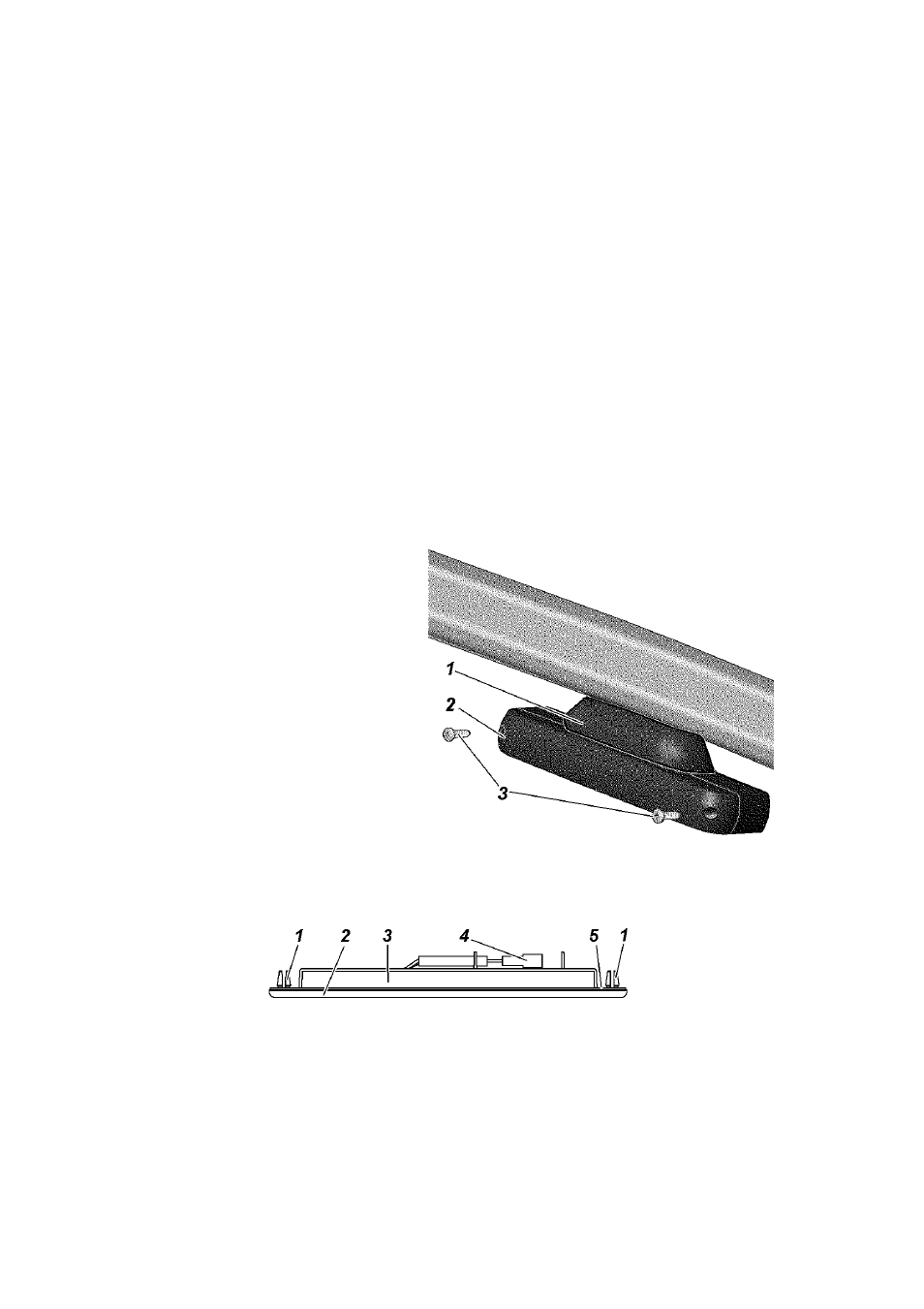

Рис. 9.46. Фонарь
дополнительного сигнала
торможения (UAZ PATRIOT):
1 -накладка фонаря; 2 -крышка
фонаря; 3 -винты
Рис. 9.47. Фонарь дополнительного сигнала
торможения (UAZ PICKUP):
1 -фиксаторы; 2 -рассеиватель; 3 -корпус фонаря;
4 -колодка; 5 -прокладка
