клапанов и впускной трубе, шланги вентиляции и патрубки
маслоотражателя. Промывку маслоотражателя 5 в бензине
проводите без снятия его с крышки клапанов.
Внимание! При эксплуатации не нарушайте герметичность
системы вентиляции и не допускайте работу двигателя при
открытой маслозаливной горловине. Это вызывает повышенный
унос масла с картерными газами и загрязнение окружающей
среды.
Система охлаждения двигателя (рис 9.5)
ВНИМАНИЕ! Охлаждающая жидкость ядовита. Храните
жидкость в плотно закрытой таре. Пpи pàáîòå с охлаждающей
жидкостью соблюдайте следующие ïpàâèëà:
- избегайте любых îïåpàöèé, â påçóëüòàòå êîòîpûõ эта
жидкость может попасть в полость pта;
- не давайте высохнуть жидкости, попавшей на кожу, а
ñpàçó же смойте теплой водой с мылом;

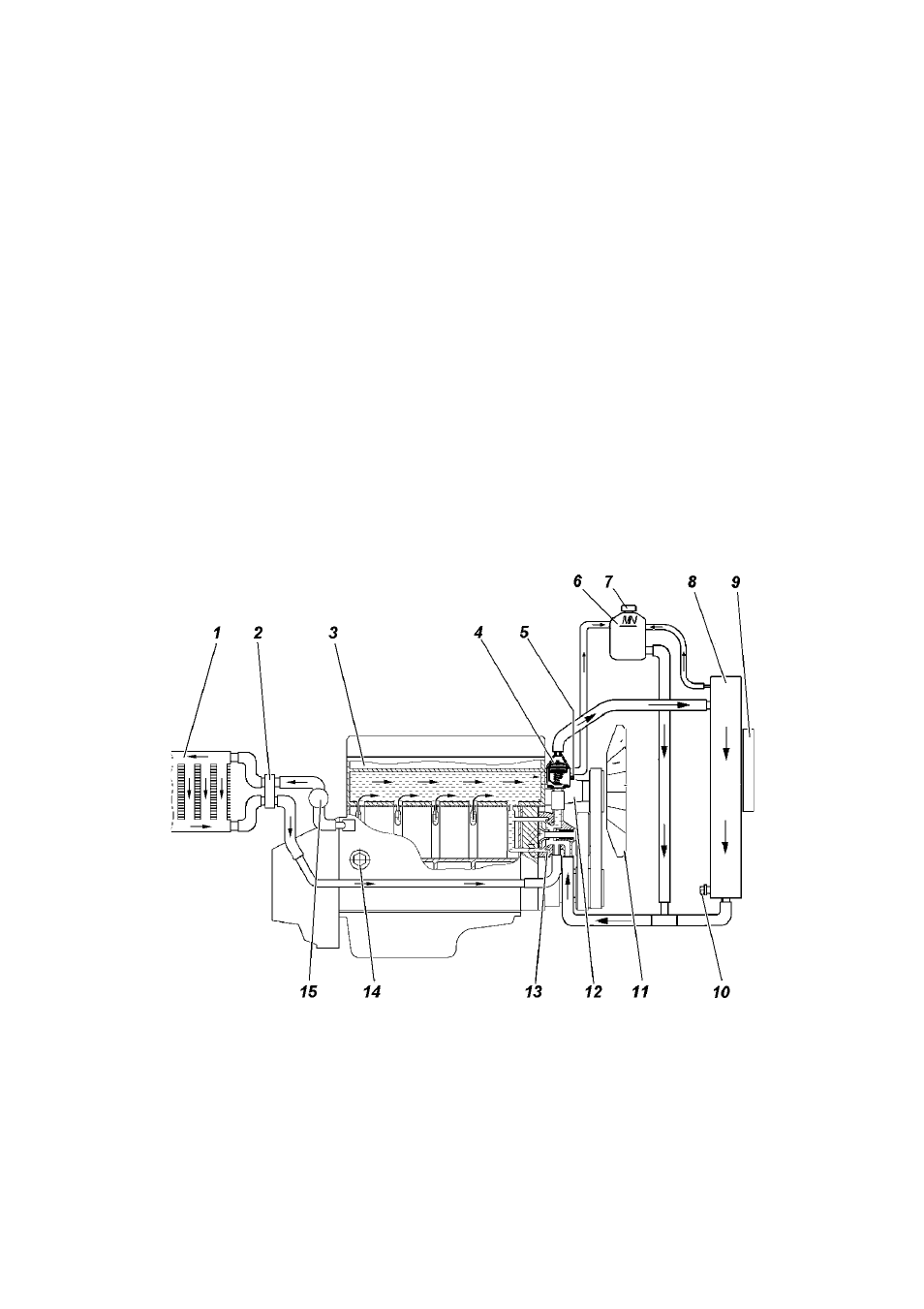

Рис. 9.5. Схема системы охлаждения двигателя и отопления:
1 -радиатор отопителя салона; 2 -соединитель шлангов радиатора
отопителя; 3 -двигатель; 4 -термостат; 5 -датчик температуры охлаждающей
жидкости на блок управления; 6 -расширительный бачок; 7 -пробка
расширительного бачка; 8 -радиатор системы охлаждения; 9 -
электровентилятор; 10 -сливная пробка; 11 -вентилятор; 12 -привод
вентилятора; 13 -насос; 14 -сливная пробка на блоке цилиндров; 15 -
дополнительный электронасос отопителя
