144
Зазор между колодками и барабаном по мере износа
накладок восстанавливается автоматически.
В случае большого износа накладок (заклепки утопают
менее 0,5 мм) их необходимо заменить.
При замене изношенных колодок или накладок поршень
вместе с упорным кольцом необходимо сдвинуть вглубь
цилиндра для свободного надевания барабана на колодки.
После сборки необходимо нажать 2-3 раза на педаль тормоза
для установки поршней в рабочее положение.
Не нажимайте на педаль тормоза при снятом тормозном
барабане или снятых колодках переднего тормозного механизма,
так как под давлением жидкости поршни будут выжаты из
колесных цилиндров и жидкость вытечет наружу.
Для облегчения последующего снятия, при каждом снятии
барабана зачищайте буртик на краю поверхности трения,
образующийся от износа барабана.
Пpи снятых ступицах подтягивайте болты êpåïëåíèÿ
òîpìîçíûõ щитов.

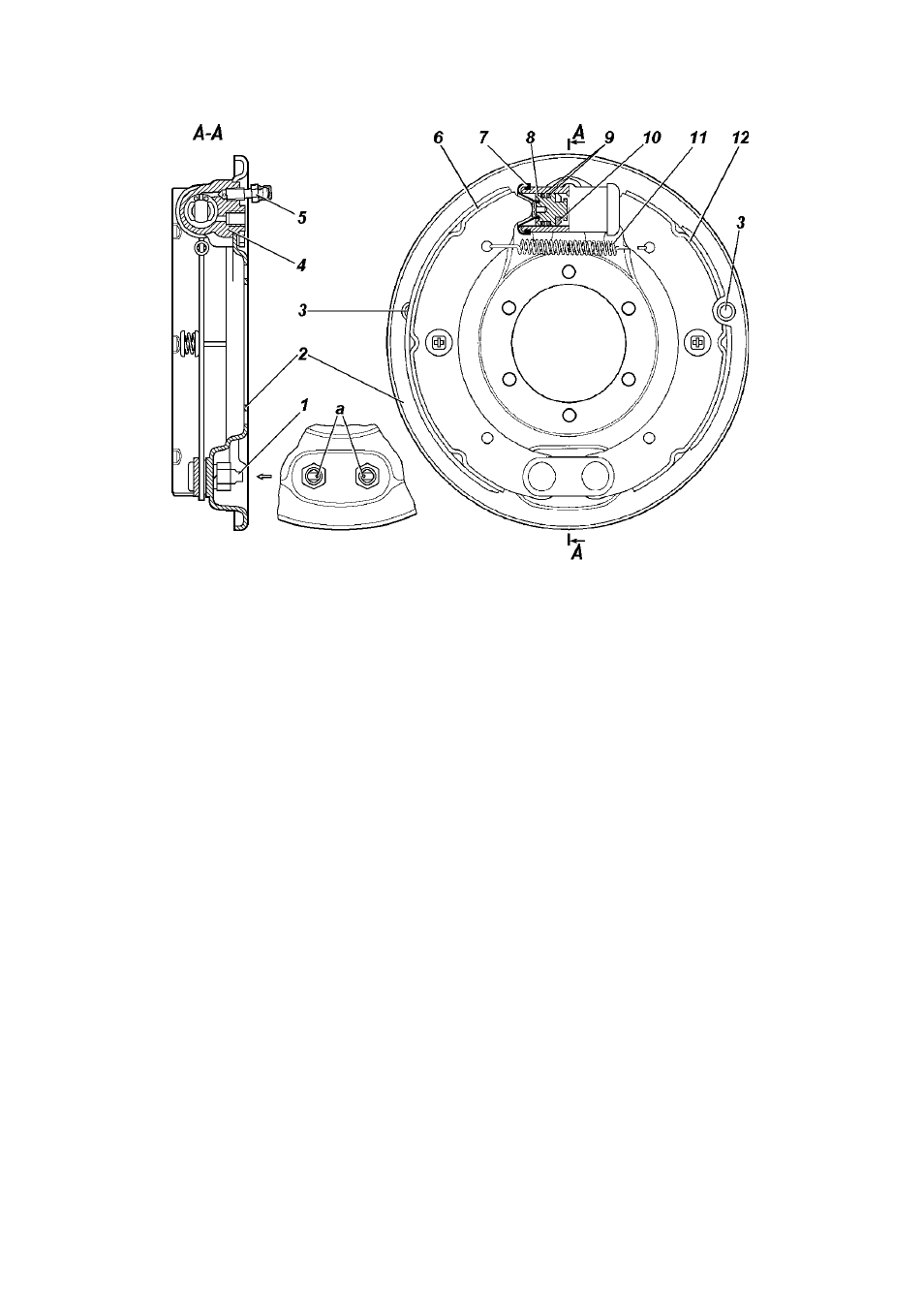

Рис. 9.31. Тормоз заднего колеса:
а -метки на опорных пальцах; 1 -опорные пальцы; 2 -щит; 3 -отверстия
для визуального контроля состояния тормозных накладок; 4 -колесный
тормозной цилиндр; 5 -перепускной клапан; 6,12 -тормозные колодки;
7 -защитный колпак; 8 -поршень; 9 -уплотнительные кольца; 10 -упорное
кольцо; 11 -стяжная пружина
