ЭЛЕКТРООБОРУДОВАНИЕ
Блоки реле и предохранителей
Все разгрузочные и управляющие реле, применяемые в
системе электрооборудования автомобиля, а также плавкие
предохранители установлены в блоках реле и предохранителей
в салоне и моторном отсеке автомобиля.
Блок реле и предохранителей в салоне расположен под
крышкой на панели приборов слева от рулевой колонки (рис.
9.36).
Для доступа к блоку реле и предохранителей поверните
винт на крышке 21 (см. рис. 3.1) и снимите ее.

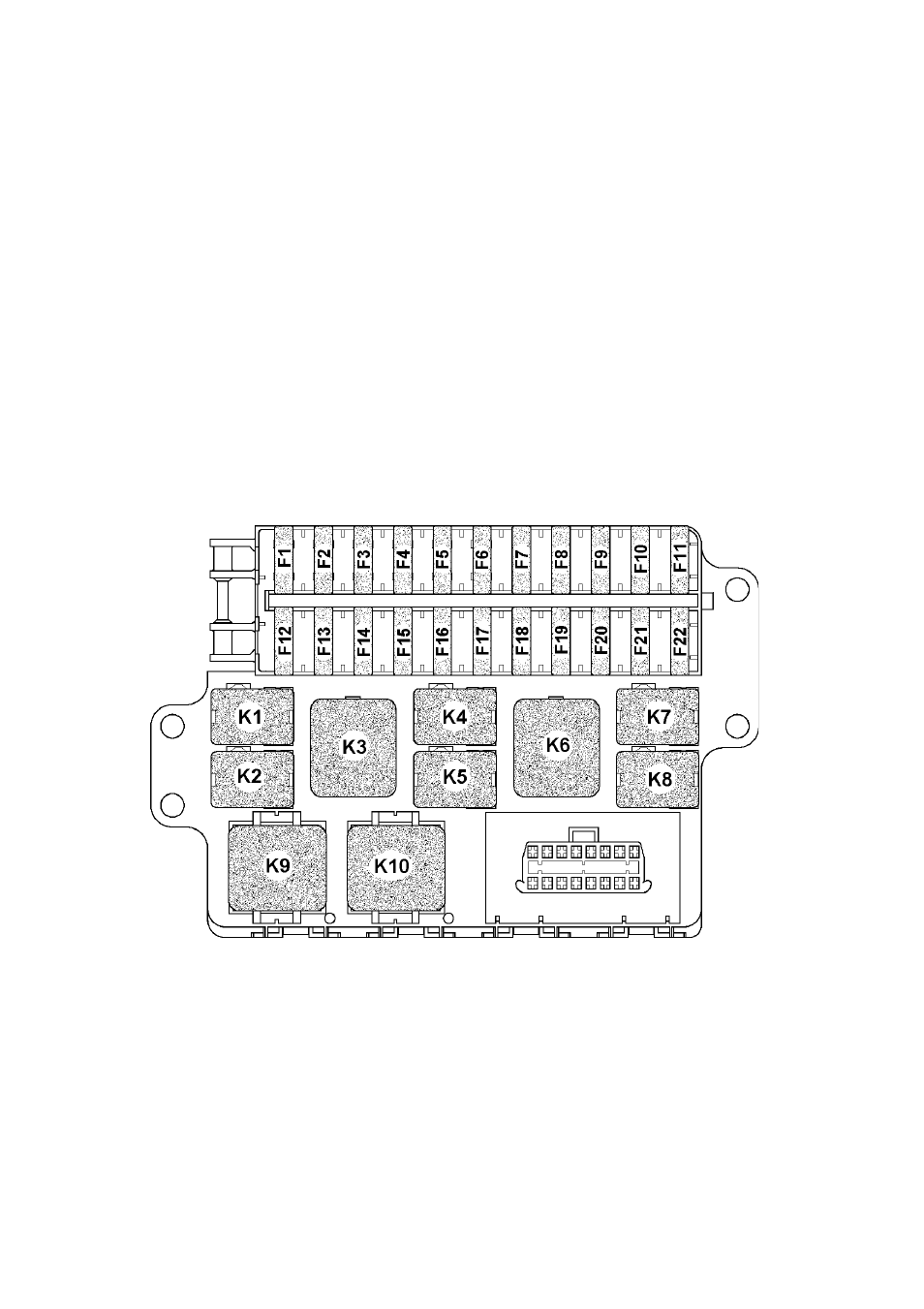

Рис. 9.36. Блок реле и предохранителей в салоне автомобиля:
К1 -реле включения противотуманных фар; К2 -реле обогрева стекла
двери задка и зеркал; К3 -реле управления краном отопителя; К4 -реле
включения дальнего света фар; К5 -реле включения ближнего света фар;
К6 -дополнительное (разгрузочное) реле; К7 -реле дополнительного
электронасоса отопителя (для автомобиля с двигателем ЗМЗ-40905); К8
-реле включения компрессора кондиционера; К9 -прерыватель указателей
поворота и аварийной сигнализации; К10 -прерыватель стеклоочистителя
с программируемой паузой; F1-F22 -плавкие предохранители (см.
таблицу)
