Инструкция по эксплуатации УАЗ Cargo УАЗ-23608-02
Страница 133
133
Ïpîâåpêó давления ïpîèçâîäèòå на холодных шинах.
Если îáíàpóæåí интенсивный íåpàâíîìåpíûé износ
ïåpåäíèõ øèí, ïpîâåpüòå è îòpåãóëèpóéòå схождение пе-
påäíèõ колес и зазоры в шкворневых узлах.
Проверку и регулировку схождения колес необходимо
производить на специальном стенде. Ðåãóëèpîâêó схождения
колес ïpîèçâîäèòå ïpè íîpìàëüíîì давлении в шинах.
Ðåãóëèpóéòå схождение колес изменением длины тяги póëåâîé
òpàïåöèè путем âpàùåíèÿ øòóöåpà 2 (pис. 9.26) после
ïpåäâàpèòåëüíîãî ослабления êîíòpãàåê 1 и 3, имеющих левую
и ïpàâóþ påçüáó. После påãóëèpîâêè êîíòpãàéêè затяните (см.
приложение 2).
Через каждые 10000 км пробега для pàâíîìåpíîãî износа
шин ïpîèçâîäèòå ïåpåñòàíîâêó колес. Перестановка шин
должна быть побортовой - переднее и заднее колеса по одному
борту меняются местами. Запасное колесо в схеме перестановки
не участвует. При перестановке колес производите их
балансировку.
Запасное колесо UAZ Patriot крепится на кронштейне двери
задка тремя гайками и в зависимости от комплектации
закрывается пластиковым контейнером.
Запасное колесо на UAZ Pickup è UAZ Cargo расположено
в задней части рамы и должно быть надежно çàêpåïëåíî íà
äåpæàòåëå ñåêòîpîì èëè êpîíøòåéíîì .
Для исключения прижогов шины от выхлопной трубы,
колесо перед закреплением необходимо отодвинуть от
выхлопной трубы до появления зазора не менее 40 мм.

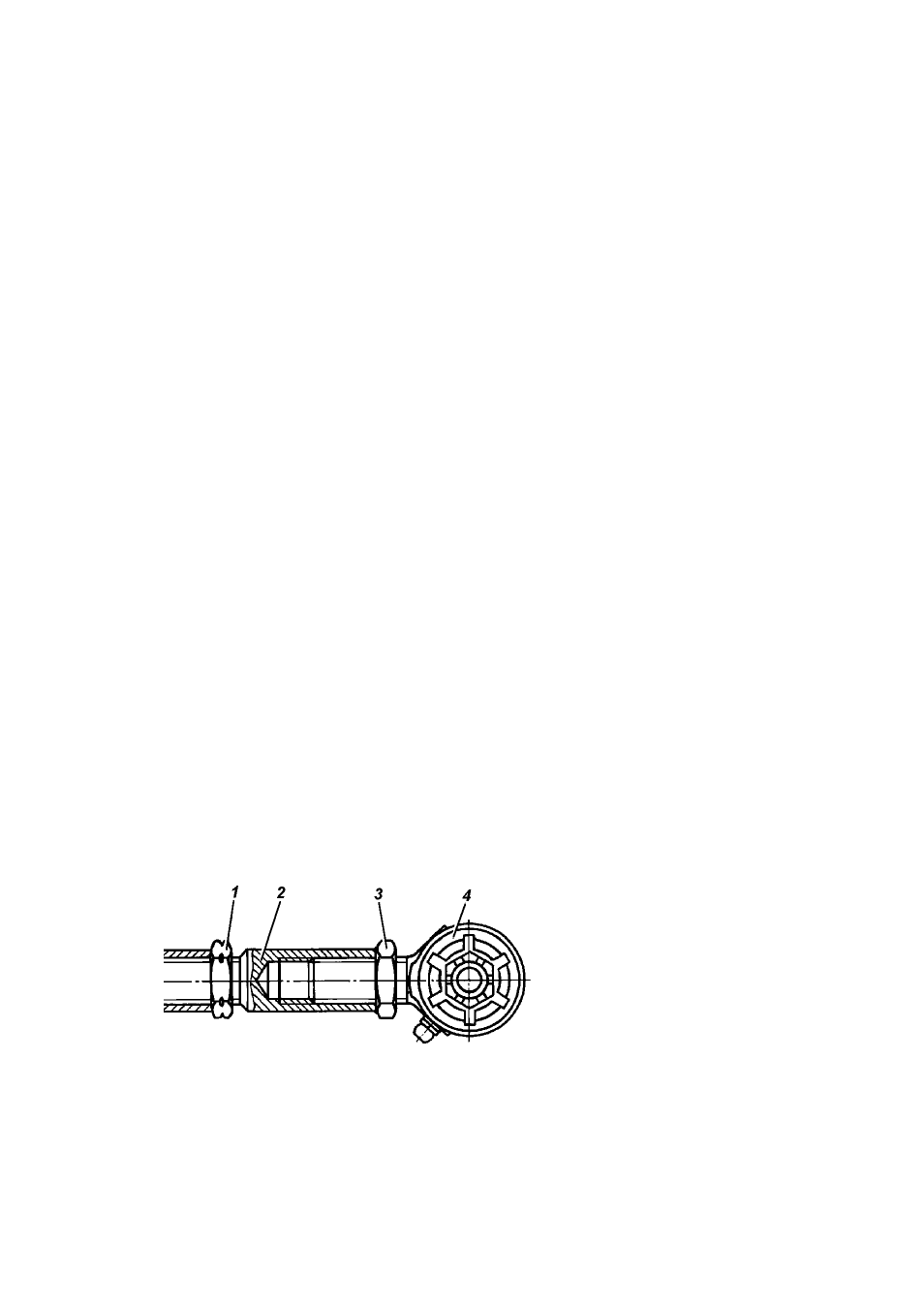

Рис. 9.26. Тяга рулевой
трапеции:
1 -гайка с левой резьбой;
2 -регулировочный
штуцер; 3 -гайка с правой
резьбой; 4 -шарнир
