164

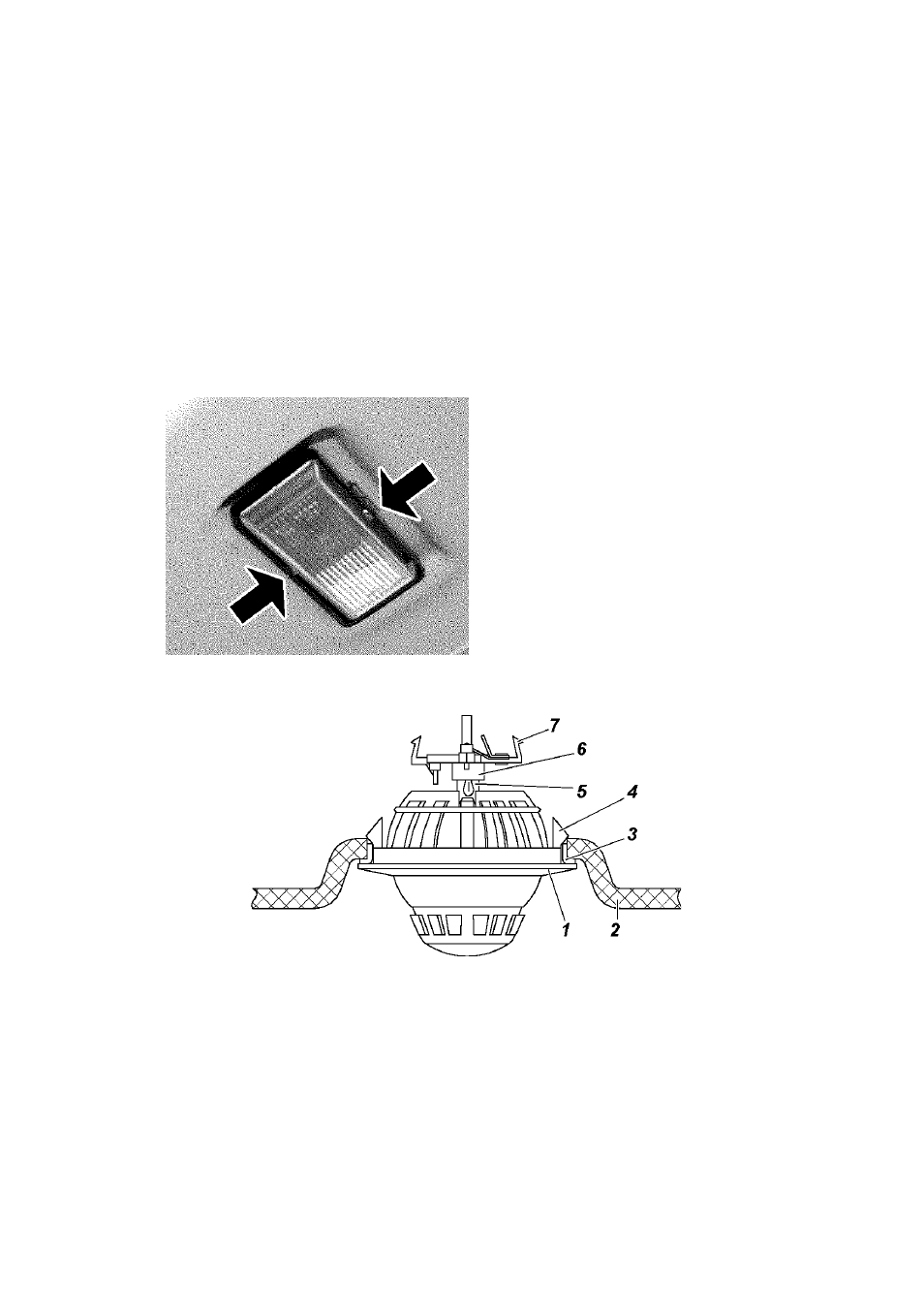

Плафоны освещения салона. Для замены ламп плафонов
освещения салона аккуратно с боков нажмите на рассеиватель
(рис. 9.48) и снимите его.
Плафоны индивидуального освещения. Для замены лампы
осторожно, чтобы не повредить обивку крыши и плафон,
подденьте отверткой корпус 1 (рис. 9.49) и потяните плафон
вниз. С помощью отвертки выведите из зацепления защелки
7 патрона и выньте патрон.
Рис. 9.49. Плафоны индивидуального освещения:
1 -корпус плафона; 2 -обивка крыши; 3 -установочное кольцо; 4 -
защелка плафона; 5 -лампа; 6 -патрон; 7 -защелка патрона
Рис. 9.48. Плафоны освещения
салона
