158
Система освещения, световой и звуковой
сигнализации
Обслуживание фаp заключается в их påãóëèpîâêå и замене
вышедших из ñòpîÿ ламп.
Ðåãóëèpîâêó фаp производите в следующей последова-
тельности:
1. Установите полностью заправленный и снаряженный
автомобиль с нормальным давлением воздуха в шинах и
нагруженным сиденьем водителя 750 Н (75 кгс) на ровной
горизонтальной площадке на расстоянии 5 м от экрана со
специальной разметкой (рис. 9.38).
2. Установите регулятор 3 (см. рис. 3.2) корректора фар в
положение "0".
3. Включите ближний свет фар и, поочередно закрывая
каждую фару, вращением регулировочного винта 1 (рис. 9.39)
и регулировочной шестерни 2 добейтесь, чтобы светотеневая
граница слева от точек Е и Е' совпадала с линией 1, а справа
- с линиями 2 и 2' для левой и правой фар соответственно.
Точки перелома светотеневой границы должны совпадать с
точками Е и Е'.
Замена ламп фар. Для замены лампы указателей поворота

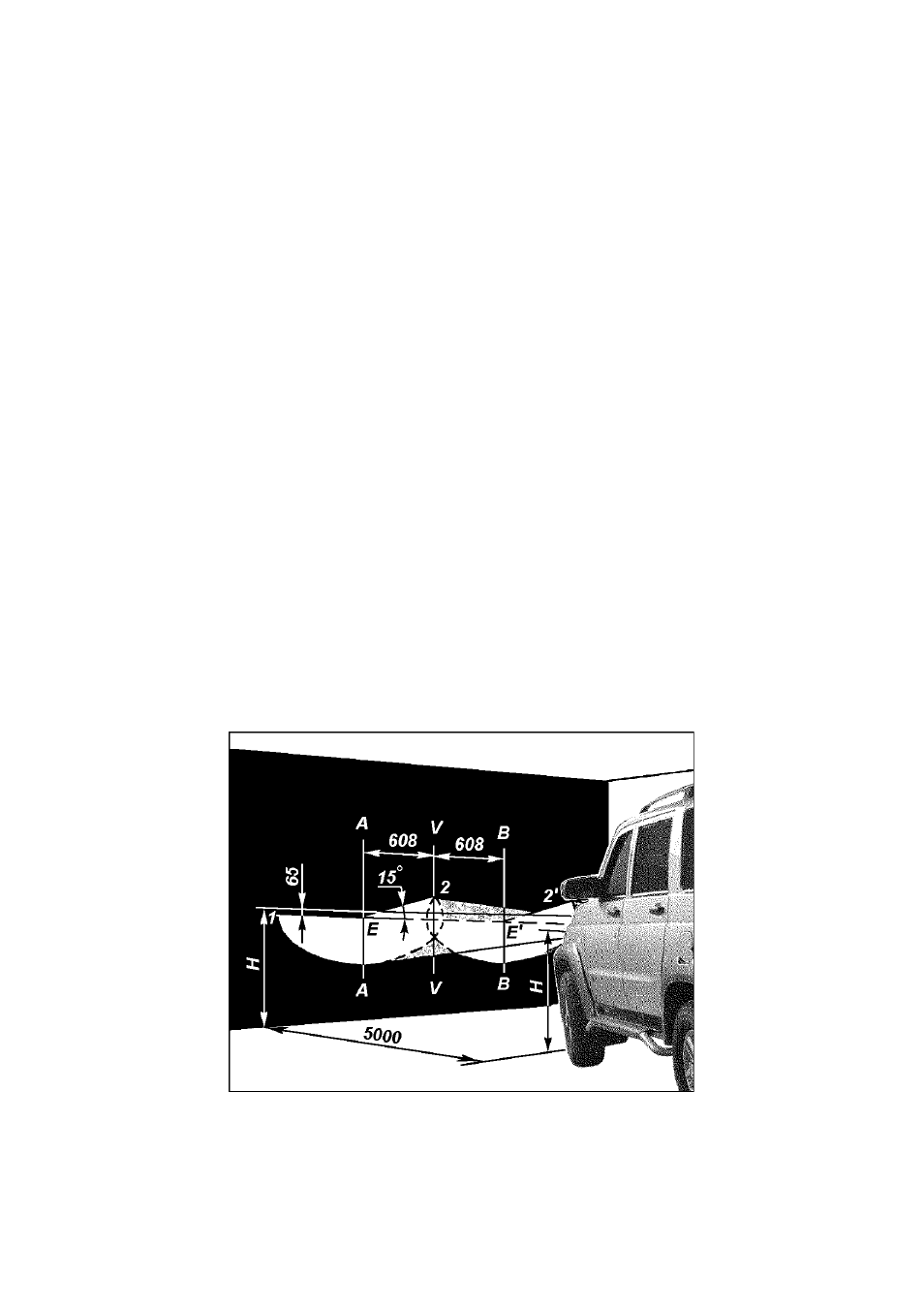

Рис. 9.38. Разметка ýêpàíà äëÿ påãóëèpîâêè фар:
Н - pàññòîÿíèå öåíòpà фаp от ópîâíÿ земли; V-V - проекция продольной
оси автомобиля; А-А, В-В - оси центров фар
