122
ВНИМАНИЕ! Смазка трущихся деталей ТНВД
осуществляется топливом, поэтому не следует полностью
вырабатывать топливо из системы топливоподачи, так как
это приведет к выходу из строя ТНВД.
Привод педали акселератора. На автомобилях экологического
класса 4 установлен электронный модуль педали акселератора.
Педаль акселератора выполнена из пластмассы. Полный ход
педали составляет 48,7 мм, обеспечивается конструкцией и не
регулируется.
Воздушный фильтр. Обслуживание фильтра см. в разделе
"двигатель ЗМЗ-40905" .
Система рециркуляции отработавших газов
Система рециркуляции отработавших газов (рис. 9.18)
служит для снижения выброса токсичных окислов азота с
отработавшими газами путем подачи части отработавших газов

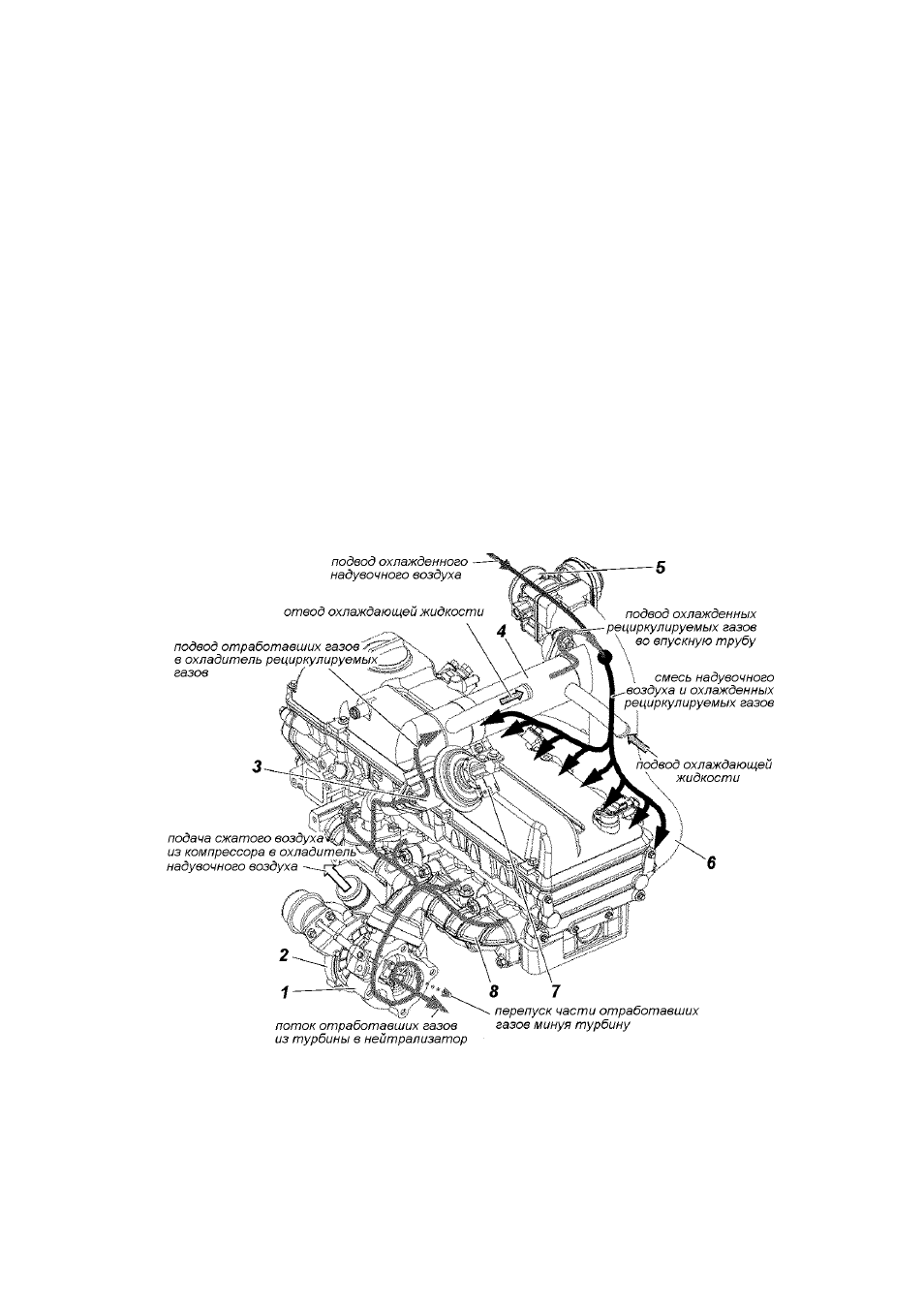

Рис.9.18. Схема системы рециркуляции:
1 -турбина; 2 -компрессор; 3 -клапан рециркуляции; 4 -охладитель
рециркулируемых газов; 5 -патрубок воздухоподающий с дроссельной
заслонкой; 6 -впускная труба; 7 -датчик положения штока клапана; 8 -
выпускной коллектор
