Дополнительная информация
09
75
Ru
Выход RGB
Уровень выхода ................................................0,7 Vp-p (75
Ω)
Гнезда ........................................ аудио-видео разъем 1 (AV1)
Выходной аудиосигнал..........................................AV1, Выход
Во время выхода аудиосигнала ................... 2 В среднеквадр.
(Сопротивление на выходе: менее 1,5 кило
Ω)
Гнезда .................. аудио-видео разъем 1 (AV1), гнезда RCA
Выход цифрового видео ... Коаксиальный цифровой выход 1
Гнезда .................................................................... Гнезда RCA

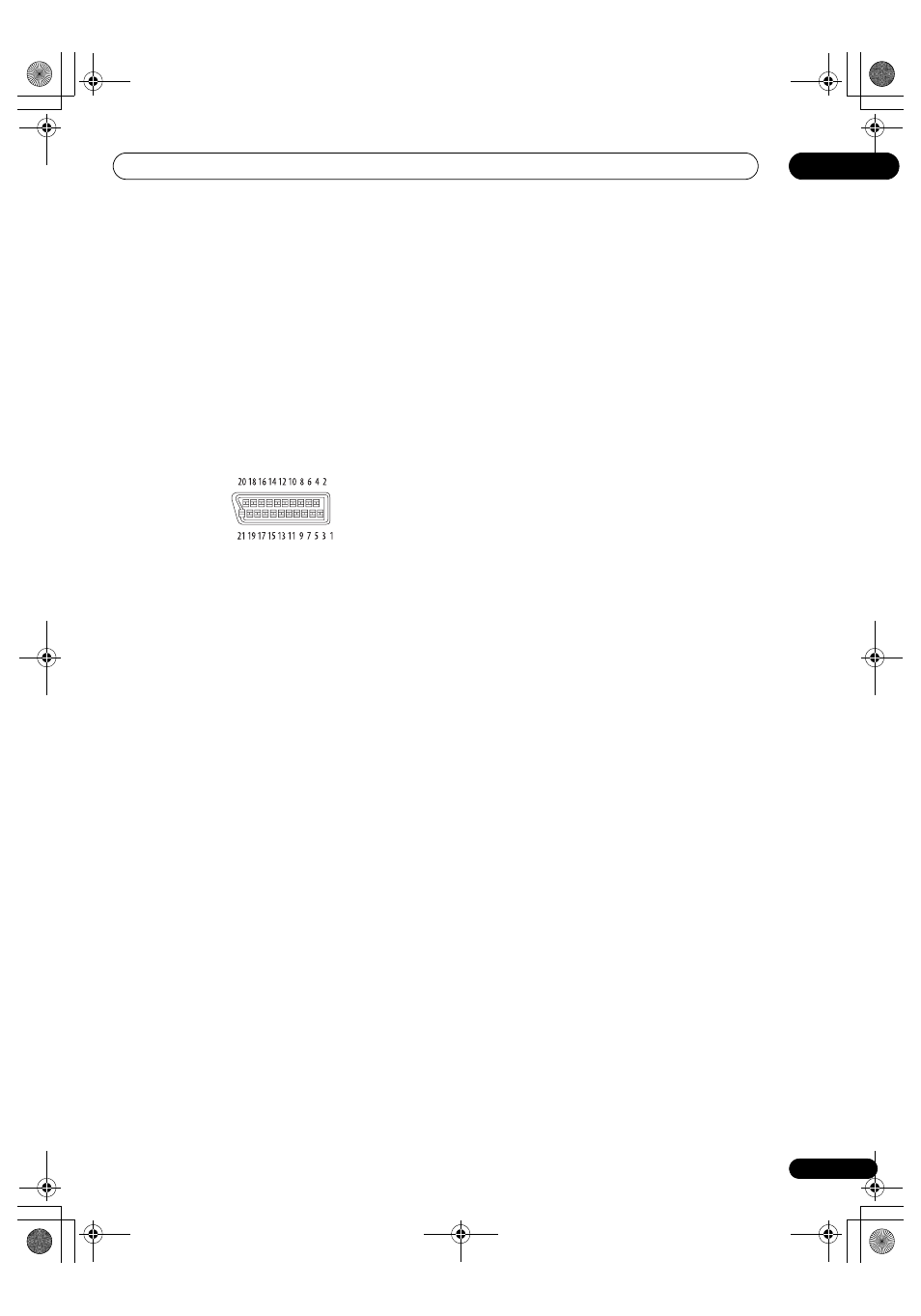

Аудио-видео разъемы (назначение штырьков 21-
штырькового разъема)
Аудио-видео разъем вход/выход .......21-штырьковый разъем
Данный разъем обеспечивает передачу видео- и
аудиосигналов на цветной телевизор или монитор,
совместимый с данным устройством.
Номер штырька
AV1(RGB)-TV / AV2(INPUT 1)
1....................................... Выход Аudio 2/R / Выход Audio 2/R
2................................................................... – / Вход Audio 2/R
11 ............................................................................. Выход G / –
3........................................Выход Аudio 1/L / Выход Audio 1/L
6................................................................... – / Вход Audio 1/L
15 ............................................. Выход R или С / Вход R или C
4....................................................................................... ЗЕМЛЯ
17..................................................................................... ЗЕМЛЯ
7 ................................................................................Выход B / –
19............................. Выход Video или выход Y / выход Video
20....................................................... – / вход Video или вход Y
8...................................................................................Состояние
21..................................................................................... ЗЕМЛЯ
Поставляемые аксессуары
Пульт ДУ....................................................................................1
Сухие батарейки (AA/R6P) ......................................................2
Аудио/видео кабель (красный/белый/желтый) ......................1
Кабель радиочастотной антенны .............................................1
Сетевой шнур.............................................................................1
Карточка гарантийного обслуживания ...................................1
Инструкция по эксплуатации
Примечание: Технические характеристики и конструкция
данного аппарата могут изменяться без предварительного
уведомления с целью его улучшения.
Издано Pioneer Corporation.
Защищено авторским правом © 2005 Pioneer Corporation.
Все права сохранены.
