Подсоединение
02
15
Ru

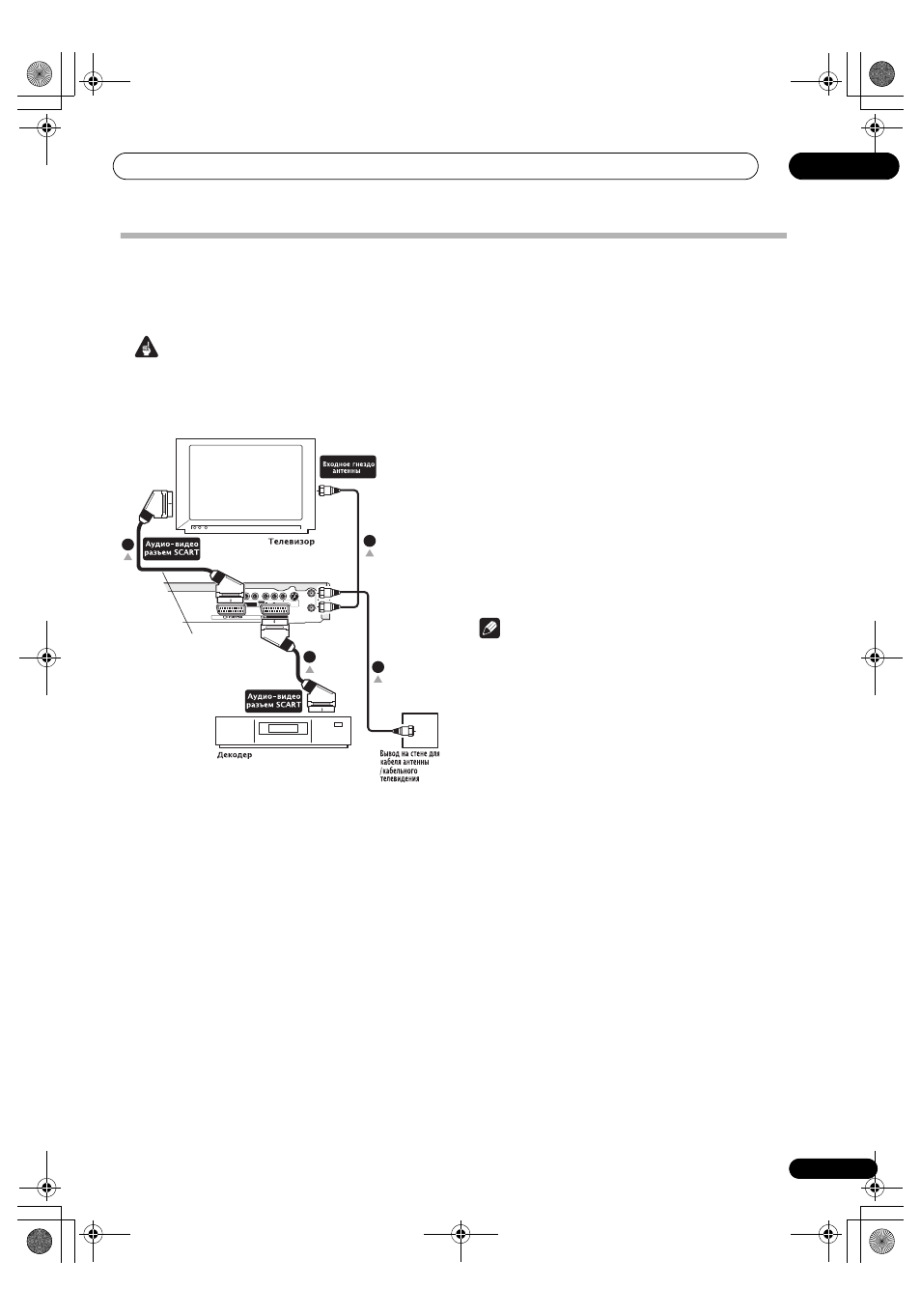

Подсоединение внешнего декодера (2)
Если имеется только декодер, подсоедините его к данному устройству записи и телевизору, как показано на этой
странице.
Настройка на данной странице позволяет:
• Записывать закодированные каналы, принимаемые встроенным ТВ-тюнером устройства записи.
Внимание
• Не подсоединяйте данное устройство записи через видеомагнитофон, ресивер спутникового телевидения или блок
приема кабельного телевидения. Всегда подсоединяйте каждый компонент напрямую к телевизору или аудио-
видео усилителю/ресиверу.
1
Подключите антенный кабели, как показано
на иллюстрации.
Это позволит просматривать и записывать
телевизионные каналы.
2
Используя кабель SCART (не поставляется),
подключите аудио-видео разъем
AV1•RGB-TV
к
аудио-видео разъему SCART на телевизоре.
Это позволит просматривать диски.
3
Используя другой кабель SCART,
подключите аудио-видео разъем
AV2 (INPUT 1/
DECODER)
к аудио-видео разъему SCART на
декодере.
Это позволит записывать закодированные телевизионные
каналы.
Примечание
• Для использования данного подсоединения требуется
выполнить следующие настройки в меню ‘Initial
Setup’ (Начальная установка):
– В меню ‘Initial Setup’ (Начальная установка)
установите параметр
AV2/L1 In
(Вход AV2/L1) на
Decoder
(Декодер) (см. AV2/L1 In (Вход AV2/L1) на
стр. 54).
– На экране
Manual CH Setting
(Установка каналов
вручную) установите параметр
Decoder
(Декодер)
для закодированных каналов на
On
(Включено) (см.
Manual CH Setup (Настройка каналов вручную) на
IN
OUT
R
Y
P
B
P
R
L
AUDIO
VIDEO
S-VIDEO
OUTPUT
DIGITAL OUT
COMPONENT
VIDEO OUT
AV 2 (INPUT 1 DECODER)
ANTENNA
1
2
3
1
