Подсоединение
02
12
Ru

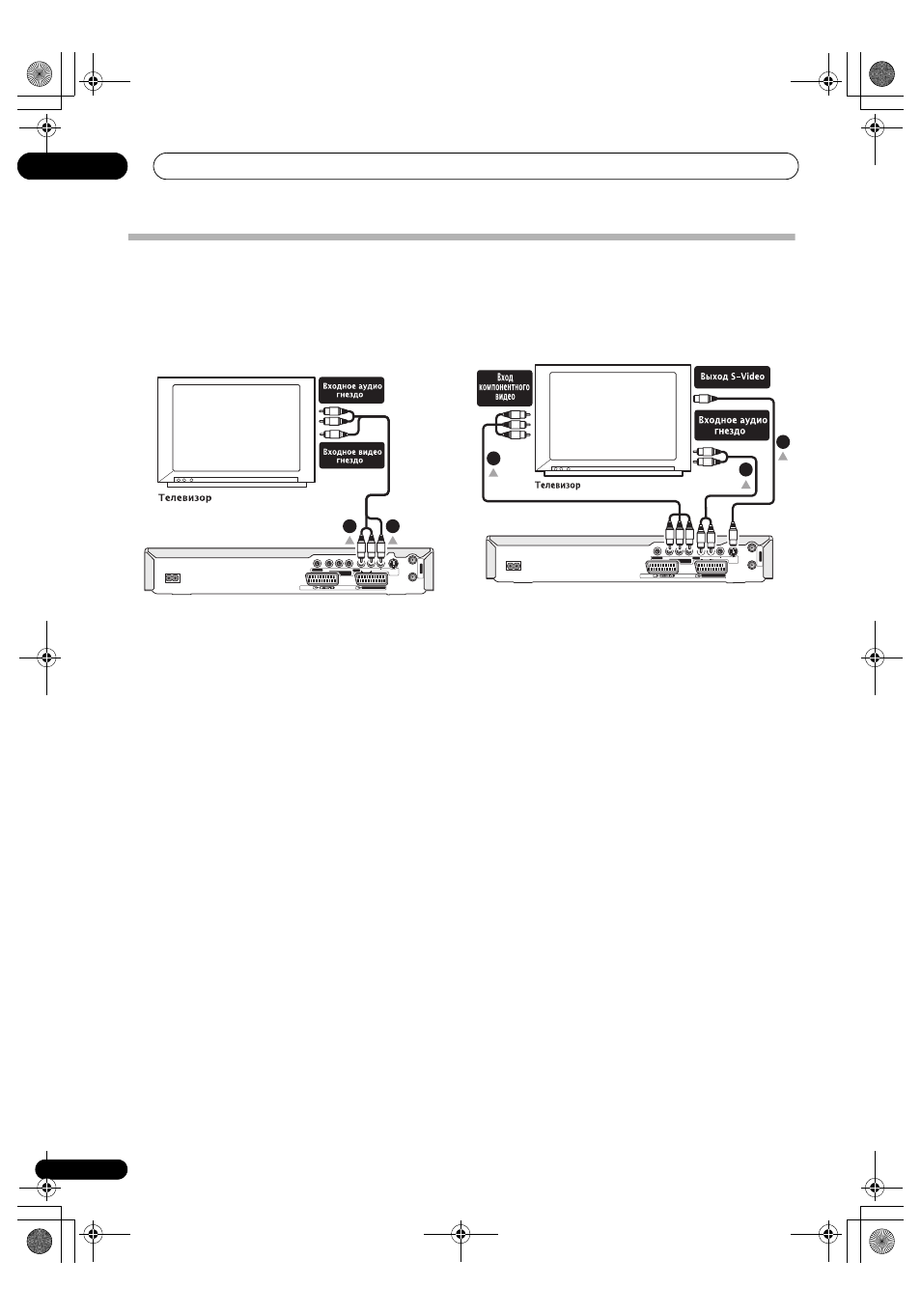

Использование аудио/видео выхода другого типа
Если использовать аудио-видео разъем SCART для подсоединения телевизора к данному устройству записи
невозможно, то следует воспользоваться стандартными выходными гнездами аудио/видео, а также гнездом выхода
сигнала S-video.
Использование поставляемого аудио/
видео кабеля
1
Подсоедините гнездо VIDEO OUTPUT (Выход
композитного видео) к видео входу телевизора.
Для подсоединения видео используйте желтый штекер
поставляемого аудио/видео кабеля.
2
Подсоедините гнезда AUDIO OUTPUT
(
Аналоговый аудио выход) к соответствующим
входным аудио гнездам телевизора.
Для подсоединения аудио используйте красный и белый
штекеры поставляемого аудио/видео кабеля. Для
обеспечения правильного стереозвучания убедитесь, что
левый и правый выходы подсоединены к
соответствующим входным гнездам.
Использование функции выхода S-video
или компонентного видео
1
Подсоедините выходное гнездо S-video или
выходное гнездо компонентного видео к
соответствующему разъему телевизора.
Для подсоединения S-video воспользуйтесь кабелем S-
video (не поставляется), чтобы подсоединить гнездо
S-
VIDEO OUTPUT
(Выход S-Video) к входному гнезду S-
video телевизора.
Для подсоединения компонентного видео воспользуйтесь
кабелем компонентного видео (не поставляется), чтобы
подсоединить гнездо
COMPONENT VIDEO OUT
(Выход
компонентного видео) к входному гнезду компонентного
видео телевизора.
О настройке выхода компонентного видео для
использования на телевизоре с поддержкой строчной
развертки см. также Component Video (Компонентное
Подсоедините гнезда AUDIO OUTPUT
(
Аналоговый аудио выход) к соответствующим
входным аудио гнездам телевизора.
Можно использовать поставляемый аудио/видео кабель,
не подключая желтый штекер для видео. Для обеспечения
правильного стереозвучания убедитесь, что левый и
правый выходы подсоединены к соответствующим
входным гнездам.
AC IN
IN
OUT
R
Y
P
B
P
R
L
AUDIO
VIDEO
S-VIDEO
OUTPUT
DIGITAL OUT
COMPONENT
VIDEO OUT
AV 2 (INPUT 1 DECODER)
ANTENNA
1
2
AC IN
IN
OUT
R
Y
P
B
P
R
L
AUDIO
VIDEO
S-VIDEO
OUTPUT
DIGITAL OUT
COMPONENT
VIDEO OUT
AV 2 (INPUT 1 DECODER)
ANTENNA
1
1
2
