Настройка концевого выключателя
72
EB 8384-2
9.1. Настройка индуктивного
конечного выключателя
Рекомендуемый комплект
модернизации:
Конечный выключатель
Номер для
заказа 1400-7460
Замечание! Для взрывозащищенных
устройств необходимо соблюдать
требования раздела 11.
1. Снять поворотную кнопку (3) и крышку
(1), отвернуть пять крепежных винтов
(2) и поднять пластиковую крышку (9).
2. С помощью ножа прорезать отверстие
в отмеченном месте (4).
3. Протянуть разъем (11) с кабелем через
отверстие и закрепить конечный
выключатель (7) на крышке каплей
клея.
4. Снять перемычку (изделие номер 8801-
2267) с гнезда X7 на верхней плате и
вставить разъем кабеля (11).
5. Провести кабель таким образом, чтобы
пластмассовую крышку можно было
поместить обратно на позиционер.
Вставьте и затянуть крепежные винты
(2). Закрепить прижимную пластину (8)
на индуктивном конечном
выключателе.
6. Установить поворотный переключатель
(5). Убедиться, что сторона вала с
лыской размещена таким образом,
чтобы поворотный переключатель (5)
мог быть установлен с металлическим
язычком рядом с индуктивным
конечным выключателем.
7. Примечание: При вводе позиционера
в эксплуатацию следует установить
значения «срабатывания индуктивного
конечного выключателя» в Коде 38 с
NO на YES.
Гнездо
X7 (11)
1
Заглушка 6
Металлический
флажок
2
Винты 7
Индуктивный
выключатель
3
Поворотная кнопка 8 Прижимная планка
4
Метка 9
Пластиковая
крышка
5
Поворотный
переключатель
11 Штуцер

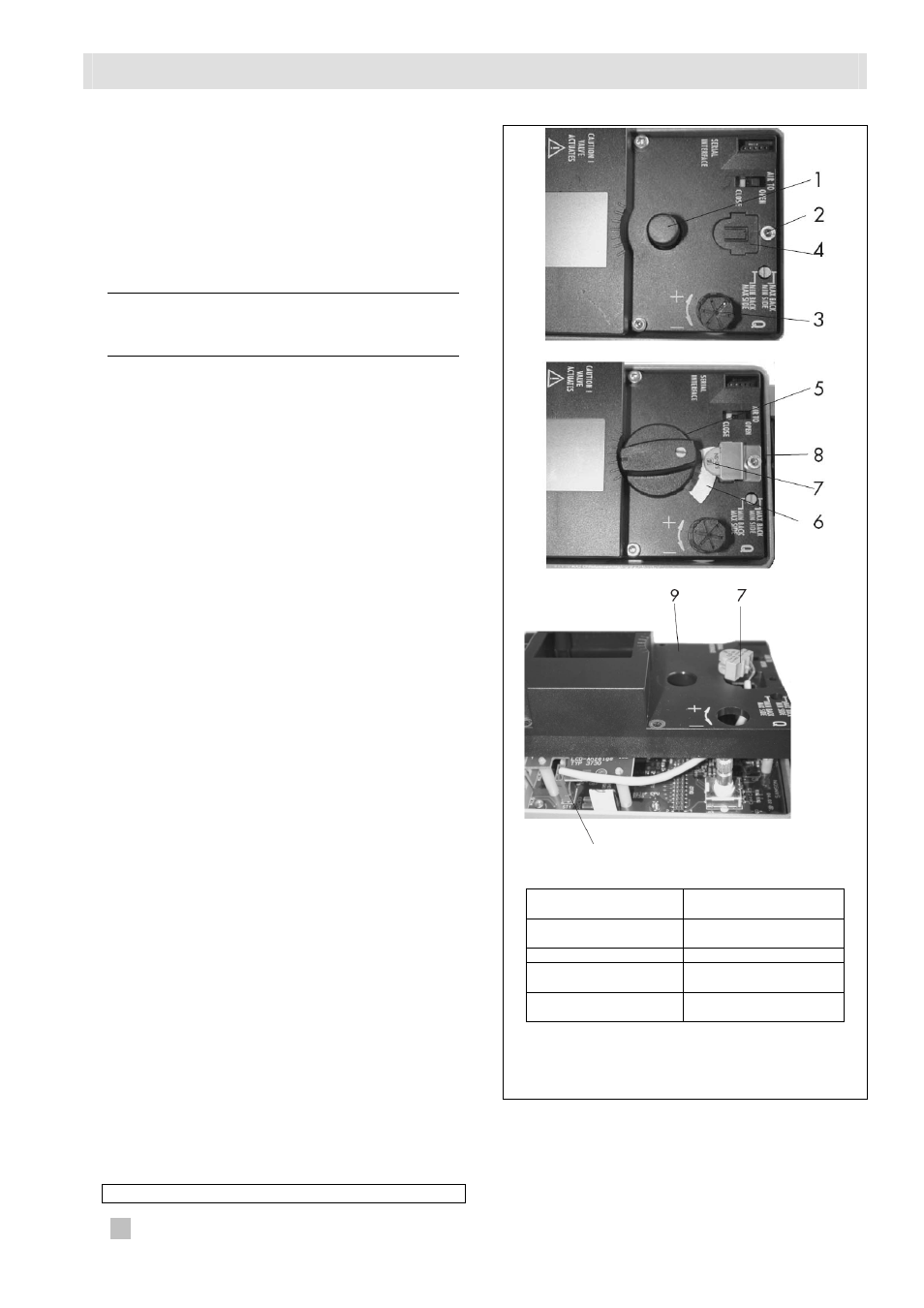

Рис. 22 • Настройка индуктивного
конечного выключателя
