Страница 3 Дополнения
Внутренне безопасный, если устанавливается как указано в предоставляемой
производителем инструкции по монтажу.
CSA-сертифицированный для опасных зон.
Ex ia IIC T6: Класс I, Зона 0
Класс I, Отделение 1, Группы A, B, C, D.
Класс II, Отделение 1, Группы E, F + G; Класс III. Тип 4 Корпус
Примечания:
1.)
Настоящая монтаж может монтироваться во внутренне безопасных контурах только когда используется
в комбинации с CSA-сертифицированной монтажом. Максимальные значения U
i
или V
max
; I
i
или I
max
; P
i
или P
max
; C
i
или L
i
для различных установок см. в Таблице 1 на странице 1.
2.)
Значения для барьеров см. в Таблице 2 на странице 2.
3.)
Монтаж должен выполняться в соответствии с C.E.C. Часть 1.
4.)
Использовать только провода, подходящие к температуре окружающей среды в 5 °С.
5.)
Для сертификации CSA, барьеры безопасности должны быть сертифицированы CSA и монтироваться
в соответствии с C.E.C. Часть 1. Каждая пара проводов I.S. должна защищаться экраном, который
заземляется на клемме заземления I.S. Экран должен продолжаться как можно ближе к клеммам.
Допустимые максимальные значения для внутренне безопасных контуров 1, 3, 4 и 6 см. в
Таблице 1.
Допустимые параметры барьеров для контуров 2 и 5 см. в Таблице 2.
Кабельный ввод М20х1,5 или металлический проводник в соответствии с чертежом № 1050-
0539T или 1050-0540T.
Номер контроля изменений: 3 / январь 2008 г.
Дополнение к EB 8384-2EN
Страница 4 Дополнения
Во внутренних соединениях для организации контуров сигналов без заземления, в обратных
линиях должны устанавливаться только барьеры оценки. Должна быть гарантирована
правильная полярность.

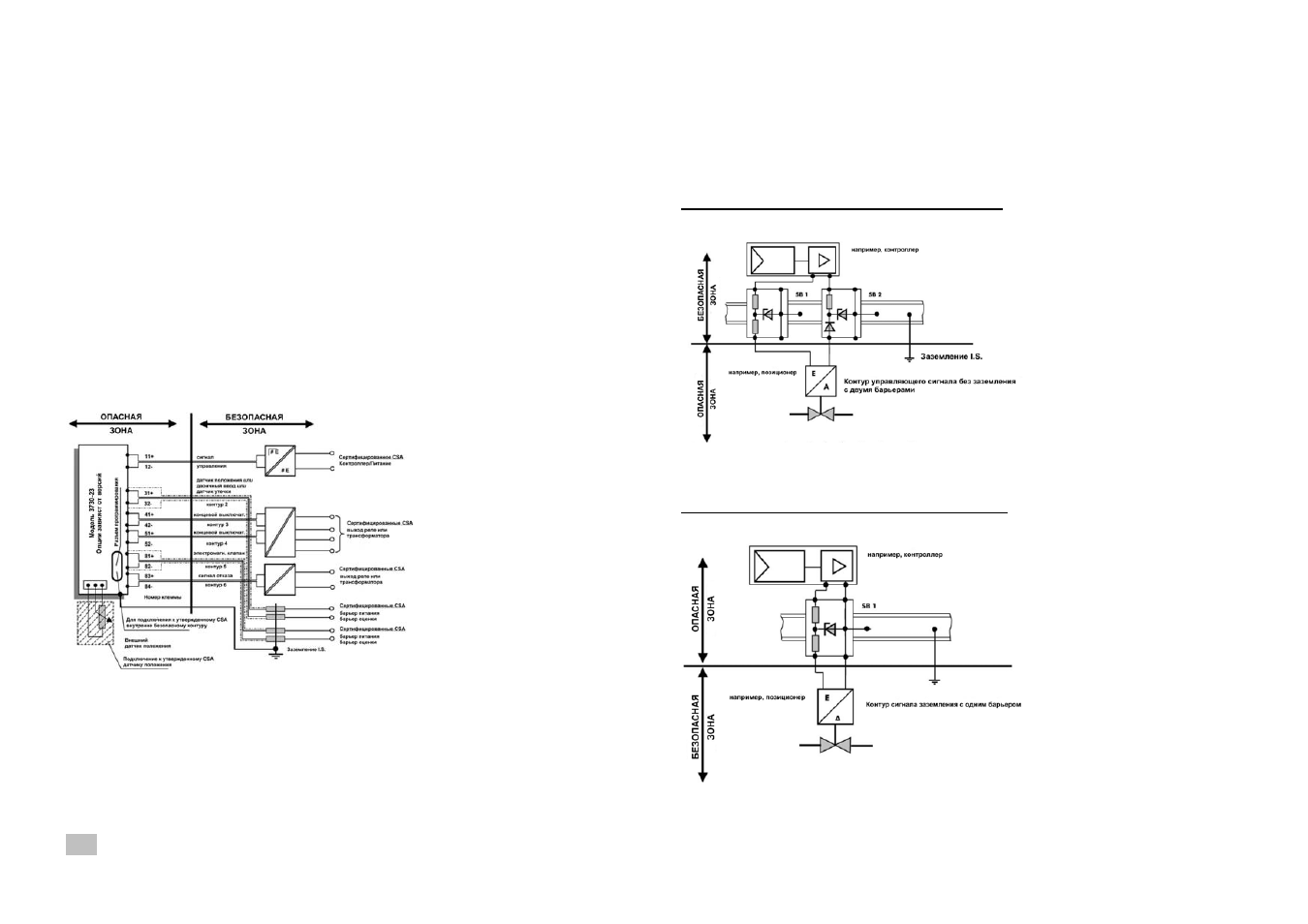

Схема соединений контура сигнала без заземления
(индикатор положения и функция принудительного сброса воздуха)
В контурах сигналов с заземлением только с одним барьером, обратная линия должна быть
заземлена или включена в сеть уравнивания потенциала системы.
Схема подключения контура сигнала с заземлением
(индикатор положения и функция принудительного сброса воздуха)
