Инструкция по эксплуатации Samson 3730-2 Электропневматический позиционер
Страница 25
Монтаж на регулирующий клапан – монтажные детали и дополнительное оснащение
EB 8384-2
25

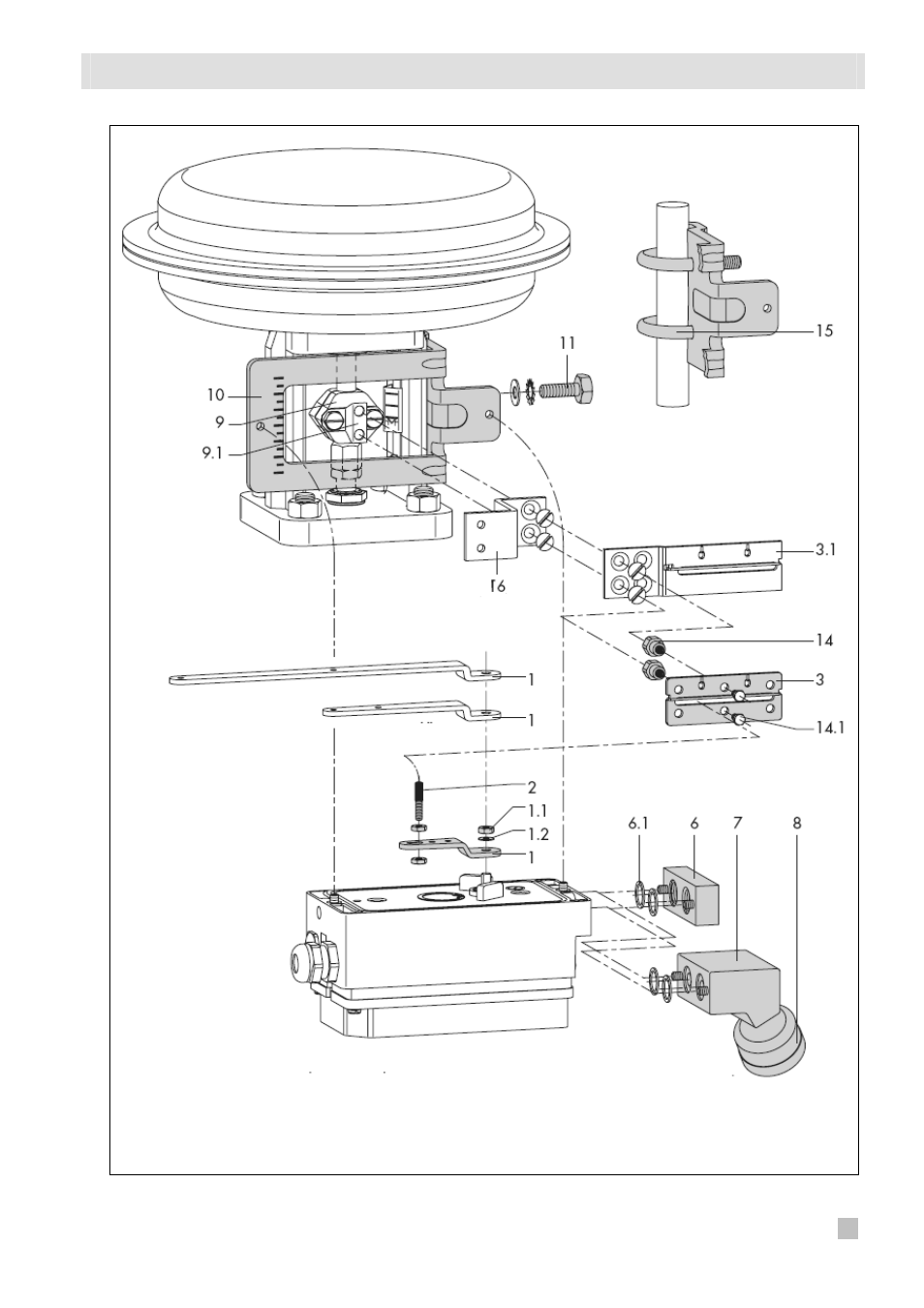

Рис. 6 • Монтаж в соответствии с IEC 60534-6 (NAMUR)
1
Рычаг
1.1 Гайка
1.2 Тарельчатая пружина
2
Штифт следящего
механизма
3
Пластина следящего
механизма
3.1 Пластина следящего
механизма
6
Плата подключений
6.1 Уплотнительные кольца
7
Кронштейн манометров
8
Монтажный комплект
кронштейна манометров
9
Хомут штока
9.1 Кронштейн
10
Кронштейн NAMUR
11
Винт
14
Болт
14.1 Винт
15 U-образный болт
16
Кронштейн
Крепление к
ребру NAMUR
дополнительный кронштейн
для привода с мембраной
2800 см
2
и ходом ≥ 60 мм
Примечание: Для подключения «Питания (Supply)» и
«Выход (Output)» используется плата (6) из комплекта
аксессуаров.
Запрещается
вкручивать
резьбовые
детали непосредственно в корпус.
Крепление к стержню
рамы
Стержни диаметром от
20 до 35 мм
Рычаги XL и L
