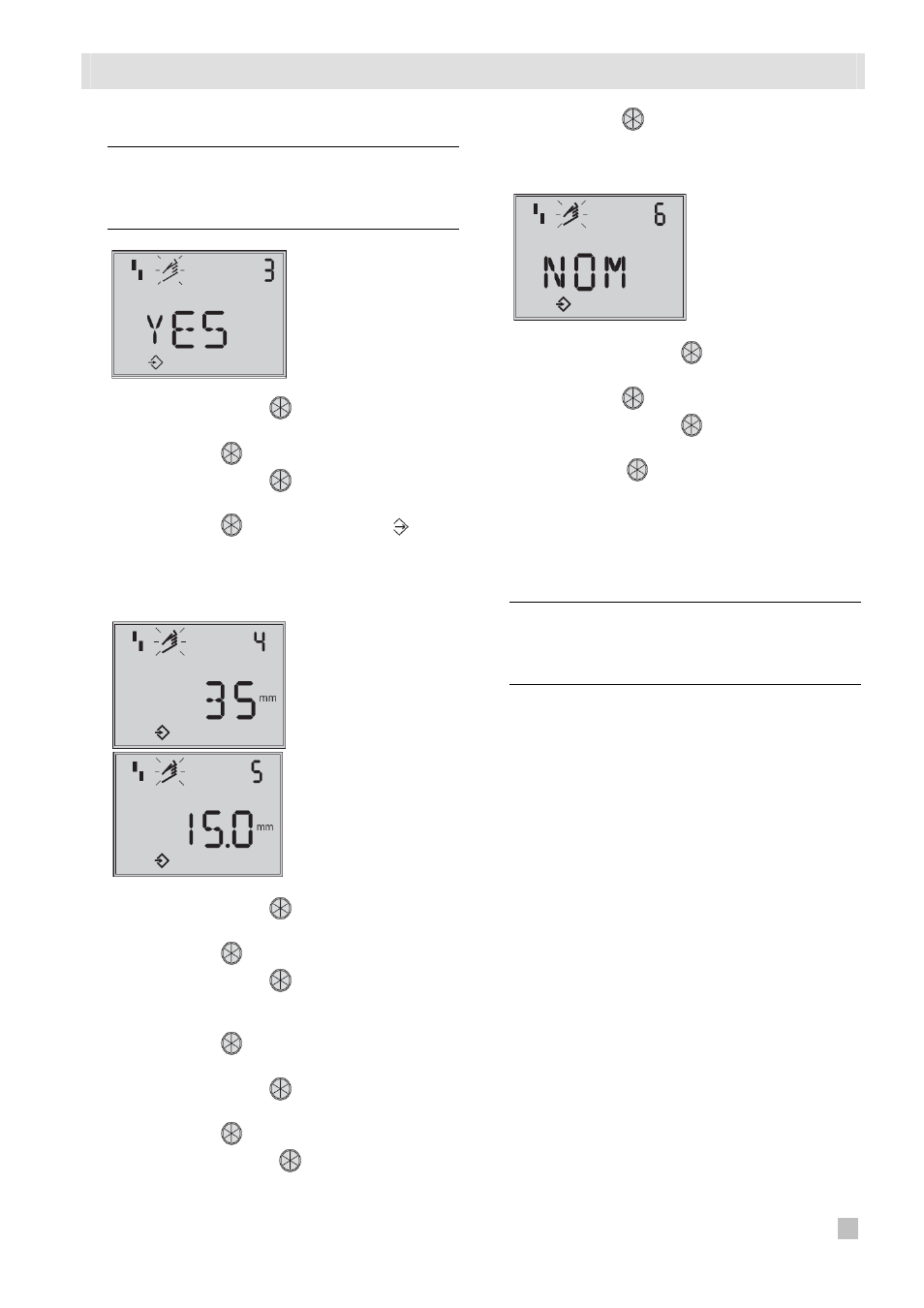

Ввод в эксплуатацию – Настройки
EB 8384-2
57
Разрешение конфигурирования:
Примечание: Если в течение 120 с не
происходит ввода какой-либо настройки,
функция разрешения конфигурирования
становится недействительной.
Значение по умолчанию:
No (Нет)
Поворачивать кнопку
, пока не появится
Код 3, вывод: No (Нет).
Нажать кнопку
, Код 3 начинает мигать.
Поворачивать кнопку
, пока не появится
YES (Да).
Нажать кнопку
, на дисплее иконка
.
Ввод положения штифта и
номинального диапазона:
Положение штифта
Значение по умолчанию:
No (Нет)
Номинальный диапазон
(заблокирован значением
Кода 4 = No (Нет))
Поворачивать кнопку
, пока не появится
Код 4.
Нажать кнопку
, Код 4 начинает мигать.
Поворачивать кнопку
, чтобы выбрать
положение штифта на рычаге (вопросы мон-
тажа см. в соответствующем разделе).
Нажать кнопку
. Значения номинального
хода выводятся в мм/°.
Поворачивать кнопку
, пока не появится
Код 5
Нажать кнопку
, Код 5 начинает мигать.
Поворачивать кнопку
, пока не появится
номинальный рабочий ход/угол.
Нажать кнопку
.
Выбор режима инициализации:
Режим инициализации
Значение по умолчанию:
MAX
Поворачивать кнопку
, пока не появится
Код 6.
Нажать кнопку
, Код 6 начинает мигать.
Поворачивать кнопку
, пока не появится
NOM.
Нажать кнопку
, чтобы подтвердить выбор
режима инициализации NOM.
Начать инициализацию
►
Для начала инициализации следует
нажать кнопку INIT!
Примечание:
После
инициализации
следует
проверить
направление
действия и при необходимости изменить
его (Код 7).
7.6.3. MAN – Инициализация
по
диапазону, заданному вручную
Перед началом инициализации следует
вручную перевести регулирующий клапан
в положение OPEN (ОТКРЫТО).
Позиционер рассчитывает переменный
рабочий ход/угол, используя положения
OPEN (ОТКРЫТО) и CLOSED (ЗАКРЫТО),
и принимает его в качестве рабочий
диапазон рабочего хода/угла с пределами
