Ввод в эксплуатацию – Настройки
EB 8384-2
61

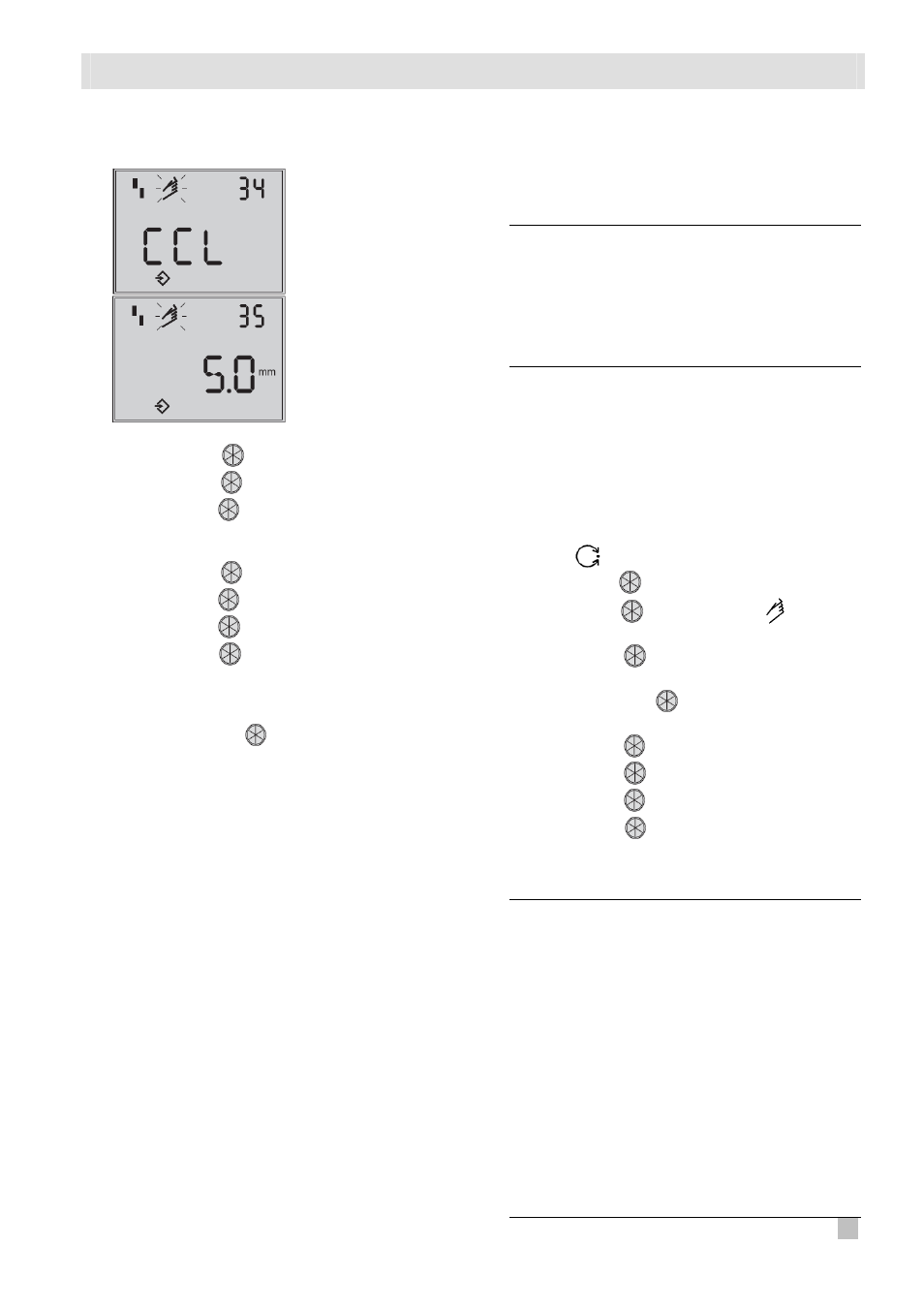

Ввод направления закрытия и
положения блокировки:
Направление закрытия
Направления вращения,
заставляющее клапан
двигаться в положение
CLOSED (ЗАКРЫТО)
(выводится на дисплее
позиционера)
По умолчанию: CCL
(против часовой стрелки)
Положение блокировки
По умолчанию: 0
Поворачивать
, пока появится Код 34.
Нажать кнопку
→ Код 34 начинает мигать.
Поворачивать
направление закрытия (CCL
– против часовой стрелки / CL – по часовой
стрелки).
Нажать кнопку
.
Поворачивать
пока появится Код 35.
Нажать кнопку
, Код 35 начинает мигать.
Поворачивать
, чтобы выбрать положение
блокировки, например 5 мм (считывается на
индикаторе рабочего хода заблокированного
клапана или измеряется линейкой).
Нажать кнопку
, чтобы подтвердить
выбранне настройки параметров.
Задать положения безопасности:
►
Задать положения безопасности AIR
TO OPEN (ВОЗДУХ ОТКРЫВАЕТ) или
AIR TO CLOSE ( ВОЗДУХ ЗАКРЫВАЕТ)
как описано в разделе 7.1 на странице
51.
►
Задать ограничение расхода, как
описано в разделе 7.2 на странице 51.
Начать инициализации:
►
Нажать кнопку INIT!
Режим регулирования меняется на
MAN.
Отобразиться позиция блокировки.
Примечание: Инициализация не была
проведена полностью, на дисплее могут
появиться ошибки с Кодом 76 (не
аварийный режим) и, возможно, с Кодом
57 (контур управления).
Эти предупреждения не влияют на
готовность позиционера к работе.
Отмена
положения
блокировки
и
переход
в
автоматический
режим
работы
Для того, чтобы позиционер снова мог
отслеживать управляющую переменную,
должно
быть
отменено
положение
блокирования, и позиционер должен быть
переведен
в
автоматический
режим
работы
следующим образом:
Поворачивать
пока не появится Код 1.
Нажать кнопку
, Код 1 и иконка начинают
мигать.
Поворачивать
, чтобы немного сдвинуть
клапан из положения блокировки.
Нажать
кнопку
,
чтобы
отменить
механическую блокировку.
Поворачивать
, пока не появится Код 0.
Нажать кнопку
, Код 0 начинает мигать.
Поворачивать
, пока не появится AUtO.
Нажать кнопку
. Позиционер переключается
в автоматический режим работы. Текущее
положение клапана отображается в %.
Примечание:
Если
позиционер
показывает тенденцию к колебаниям в
автоматическом режиме управления,
следует
слегка
скорректировать
параметры K
P
и T
V
. Для этого:
