Монтаж на регулирующий клапан – монтажные детали и дополнительное оснащение
38 EB 8384-2
4.6.4. Монтаж датчика положения на
поворотные приводы
Требуемые монтажные детали и
дополнительное оснащение см. в
Таблице 6 на странице 43.
1. Установить рычаг (1) в среднее
положение и удерживать его на
месте. Отвинтить гайку (1.1) и снять с
вала
датчика стандартно
установленный рычаг M (1) вмесите с
тарельчатой пружиной (1.2).
2. Закрепить датчик положения (20) на
монтажной плате (21).
3. Заменить штифт следящего механизма
(2), стандартно устанавливаемый на
рычаге (1), металлическим штифтом
следящего
механизма (Ø5) из
комплекта дополнительного оснащения
и ввернуть его в отверстии для
позиции штифта 90º.
4. Установить на валу датчика рычаг (1) и
тарельчатую пружиной (1.2).
Перевести рычаг (1) в среднее
положение и удерживать его на
месте. Завинтить гайку (1.1).
Дальнейший монтаж проводить согласно
инструкциям по монтажу стандартного
позиционера в разделе 4.4.
Вместо
позиционера следует
устанавливать датчик положения (20) с его
монтажной платой (21).

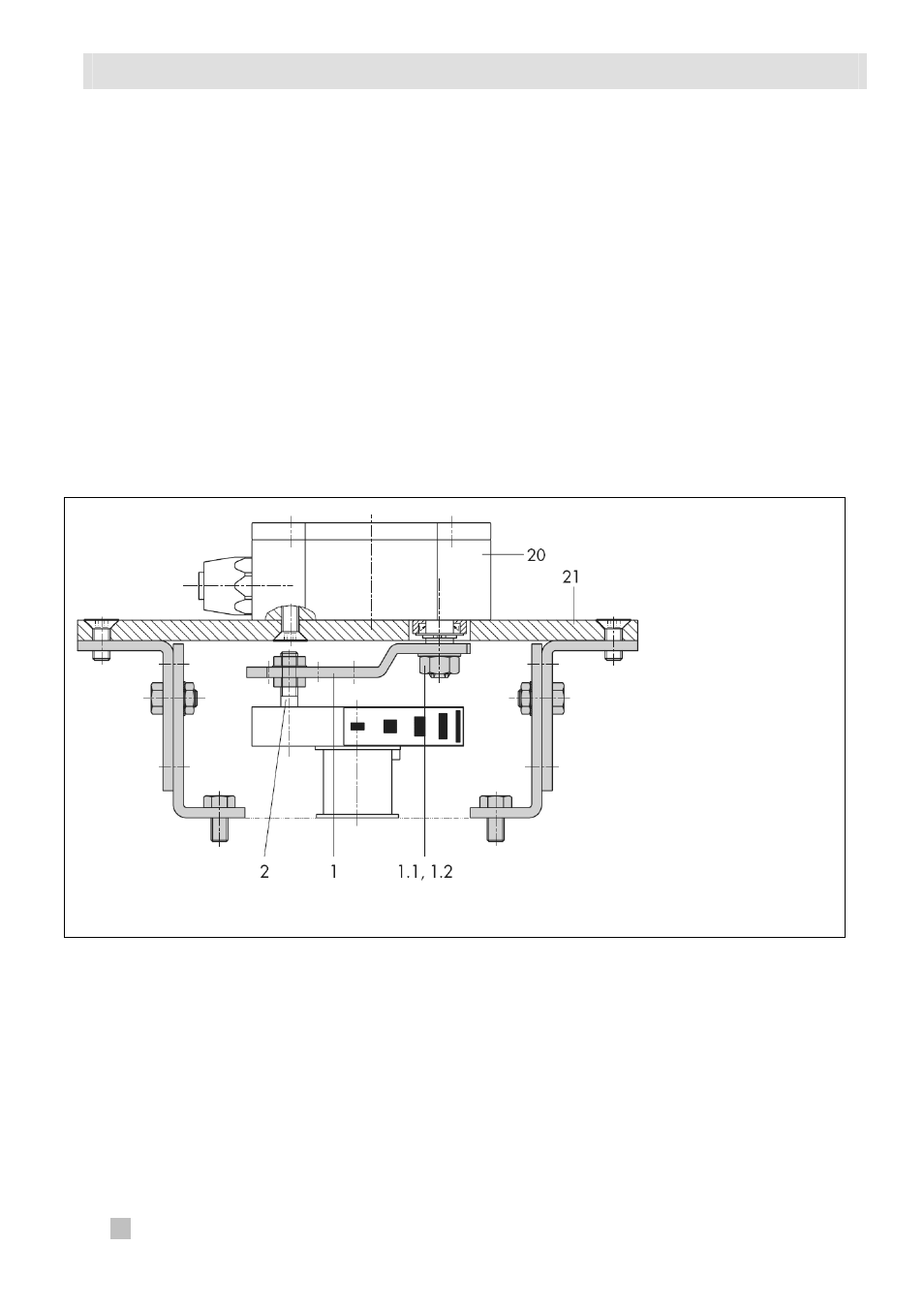

Рис. 17 • Монтаж блока позиционера с датчиком на поворотные приводы
1. Рычаг
1.1. Гайка
1.2. Тарельчатая
пружина
2. Штифт следящего
механизма
20. Датчик положения
21. Монтажная плата
