Samson 3730-2 Электропневматический позиционер - Инструкция (Страница 33)

Монтаж на регулирующий клапан – монтажные детали и дополнительное оснащение
EB 8384-2 33
от позиционера
Выход 38 Питание 9

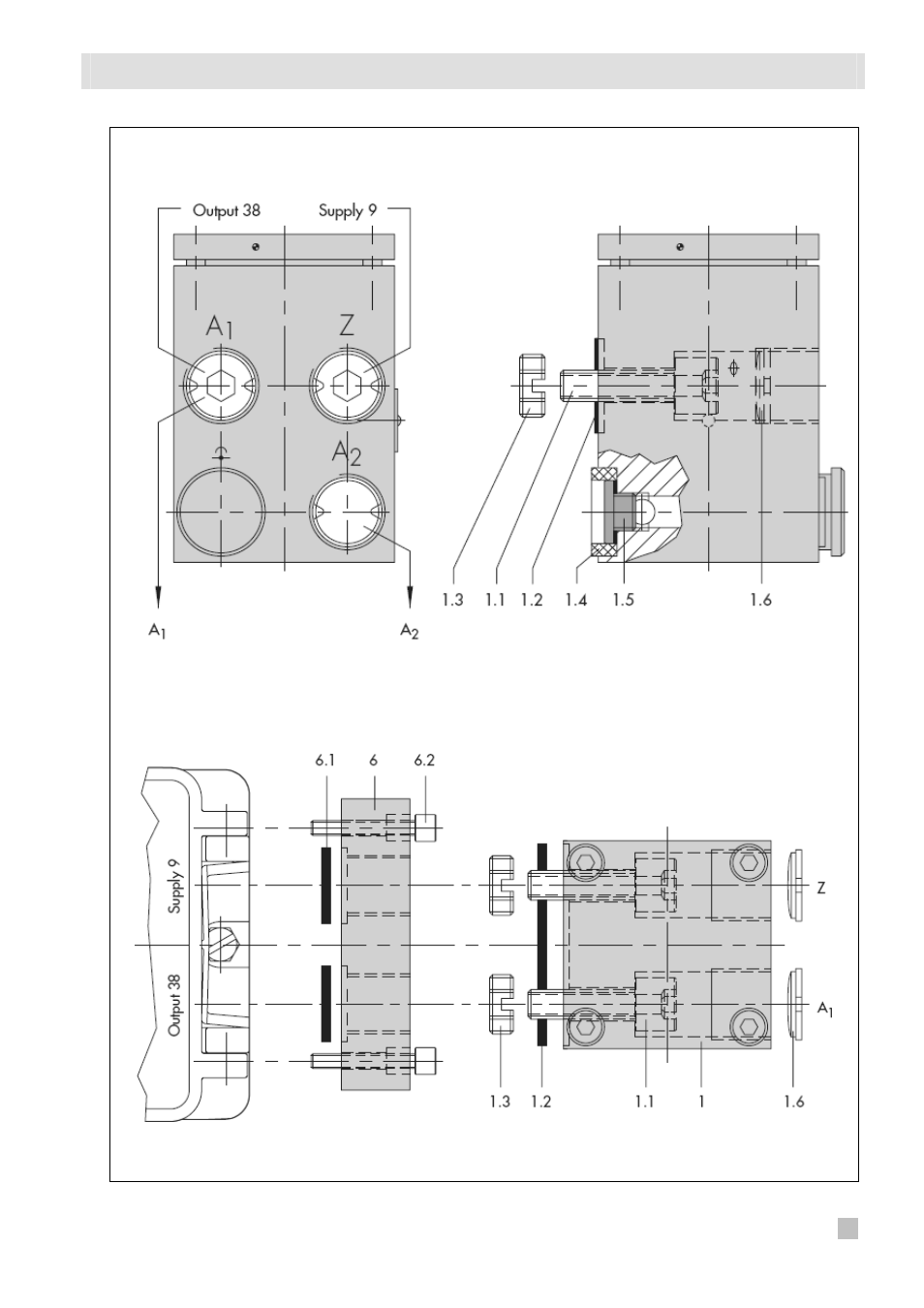

Рис. 12 • Монтаж реверсивного усилителя ( 1079-1118 или 1079-1119)
сигналы управления
на привод
1. Реверсивный усилитель
1.1. Специальные винты
1.2. Уплотнение
1.3. Специальные гайки
1.4. Резиновое уплотнение
1.5. Уплотняющая пробка
1.6. Фильтр
6. Плата подключений
6.1. Уплотнительные кольца
6.2. Винты
