Инструкция по эксплуатации Samson 3730-2 Электропневматический позиционер
Страница 133
EB 8384-2
133
Страница 5 Дополнения
Сертифицированные CSA для опасных зон
Класс I, Зона 2
Класс II, Отделение 2, Группы A, B, C, D
Класс II, Группы E, F + G; Класс
III.
Корпус Типа 4
Электропневматический позиционер с датчиком положения, функцией принудительного сброса
воздуха (соленоидный клапан), сигналом отказа и конечными выключателями.
Примечания:
1.) Монтаж должен выполняться в соответствии с Канадскими электротехническими
правилами и нормами, Часть 1.
2.) Максимальные значения для отдельных контуров см. в Таблице 1 и 2.
3.) Кабельный ввод – только металлический проводник в соответствии с чертежами № 1050-
0539T и № 1050-0540T.
Номер контроля изменений: 3 / январь 2008 г.
Дополнение к EB 8384-2EN

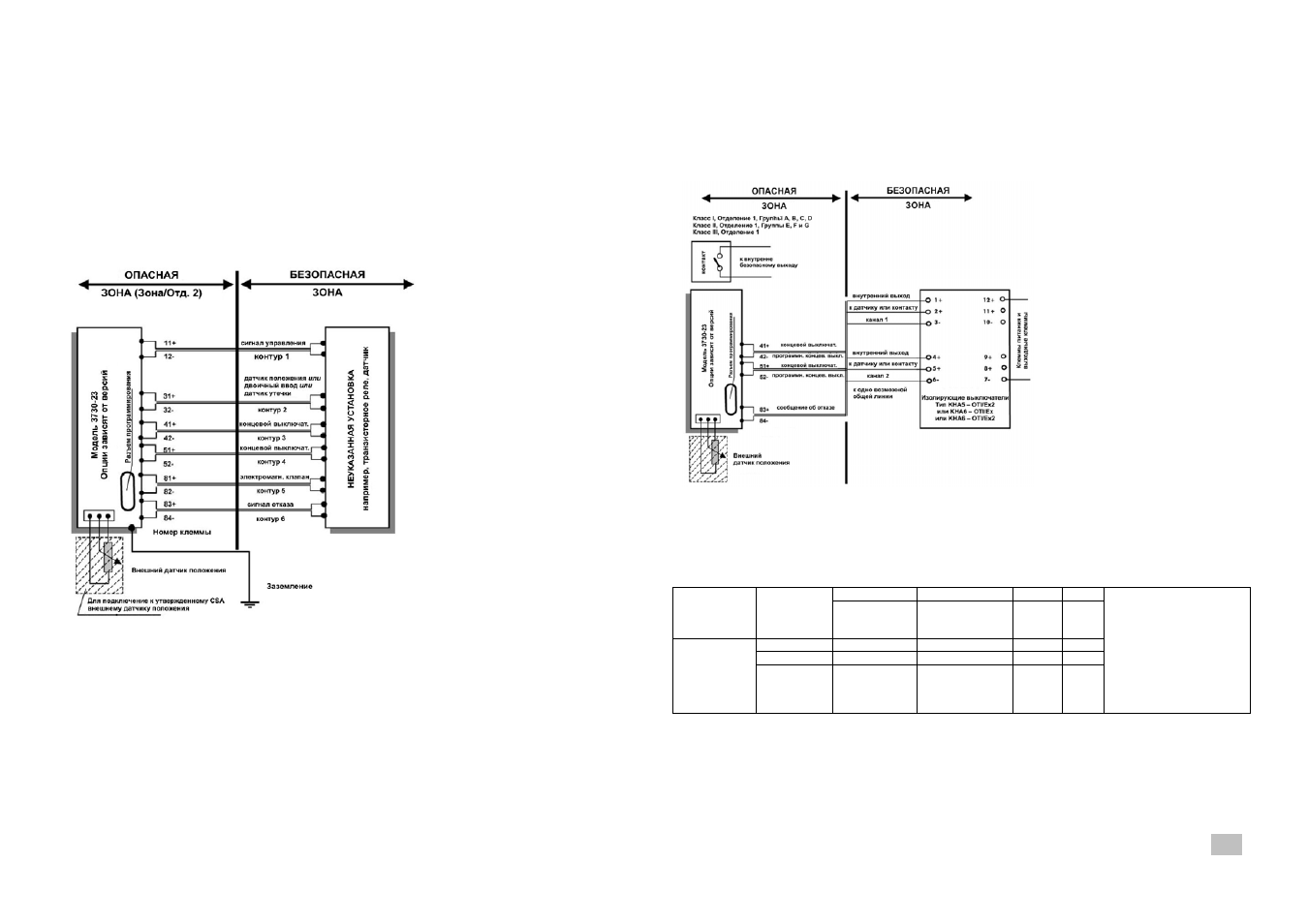

Страница 6 Дополнения
Установочные чертежи Реле управления KHA5-OTI/Ex2, KHA6=OTI/Ex1 или KHA6-OTI/Ex2
с конечными выключателями Модели SJ-b-N.
Максимальная емкость каждого индуктивного датчика 60 нанофарад
Максимальная индуктивность каждого индуктивного датчика 200 микрогенри
Полная последовательная индуктивность и шунтирующая емкость экранирующего провода
должна быть ограничена следующими максимальными значениями
L C
VDC
ISC
Номер
клеммы
реле
управления
Группы
[милигенри] [микрофарад] [В] [мА]
A + B
84,8
1,27
↑
↑
C 299 3,82
12,9
19,8
1-3; 2-3;
4-6; 5-6
D 744 10,2
↓
↓
Каждая пара проводов
I.S. должна
защищаться экраном,
который заземляется
на клемме
«Заземление I.S.).
Экран должен
продолжаться как
можно ближе к
клеммам. Монтаж в
соответствии с Частью
1 C.E.C.
Номер контроля изменений: 3 / январь 2008 г.
Дополнение к EB 8384-2EN
