Монтаж на регулирующий клапан – монтажные детали и дополнительное оснащение
EB 8384-2
37
штифт следящего механизма (2) попал
в паз панели следящего механизма (3),
а затем закрепить кронштейн на
клапане с помощью крепежных винтов.
4.6.3. Монтаж датчика на микроклапан
Типа 3510
Требуемые
монтажные
детали
и
дополнительное
оснащение
см.
в
Таблице 6 на странице 43.
1. Установить рычаг (1) на датчике в
среднее положение и удерживать
его на месте. Отвинтить гайку (1.1) и
снять с вала датчика стандартный
рычаг М (1) вместе с тарельчатой
пружиной (1.2).
2. Закрепить датчик положения (20) на
кронштейне (21).
3. Взять из комплекта монтажных
деталей рычаг S (1), и переставить
штифт (2) в положение 17.
Установить на валу датчика рычаг (1) с
тарельчатой пружиной (1.2).
Перевести рычаг (1) в среднее
положение и удерживать его в этом
положении. Затянуть гайку (1.1).
4. Установить
зажим
следящего
механизма (3) на зажиме вала, выров-
нять и надежно закрепить.
5. Установить кронштейн (21) с датчиком
положения на обойме клапана и
надежно закрепить таким образом,
чтобы штифт следящего механизма (2)
вошел в паз зажима следящего
механизма (3).

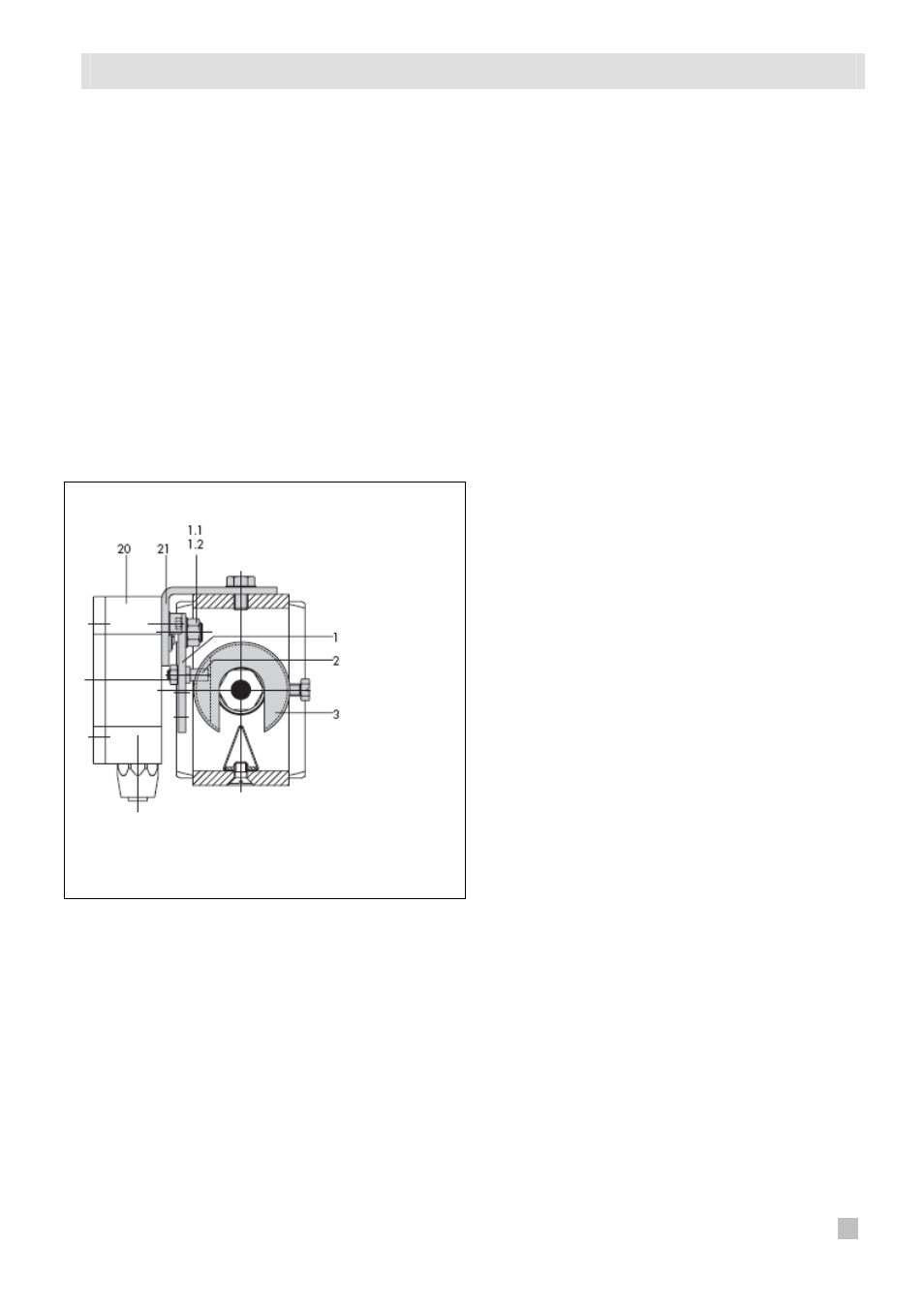

Рис. 16 • Монтаж на микроклапане
1.
Рычаг
1.1. Гайка
1.2. Тарельчатая пружина
2.
Штифт следящего механизма
3.
Штифт следящего механизма
20. Датчик положения
21. Кронштейн
