Монтаж на регулирующий клапан – монтажные детали и дополнительное оснащение
EB 8384-2
27

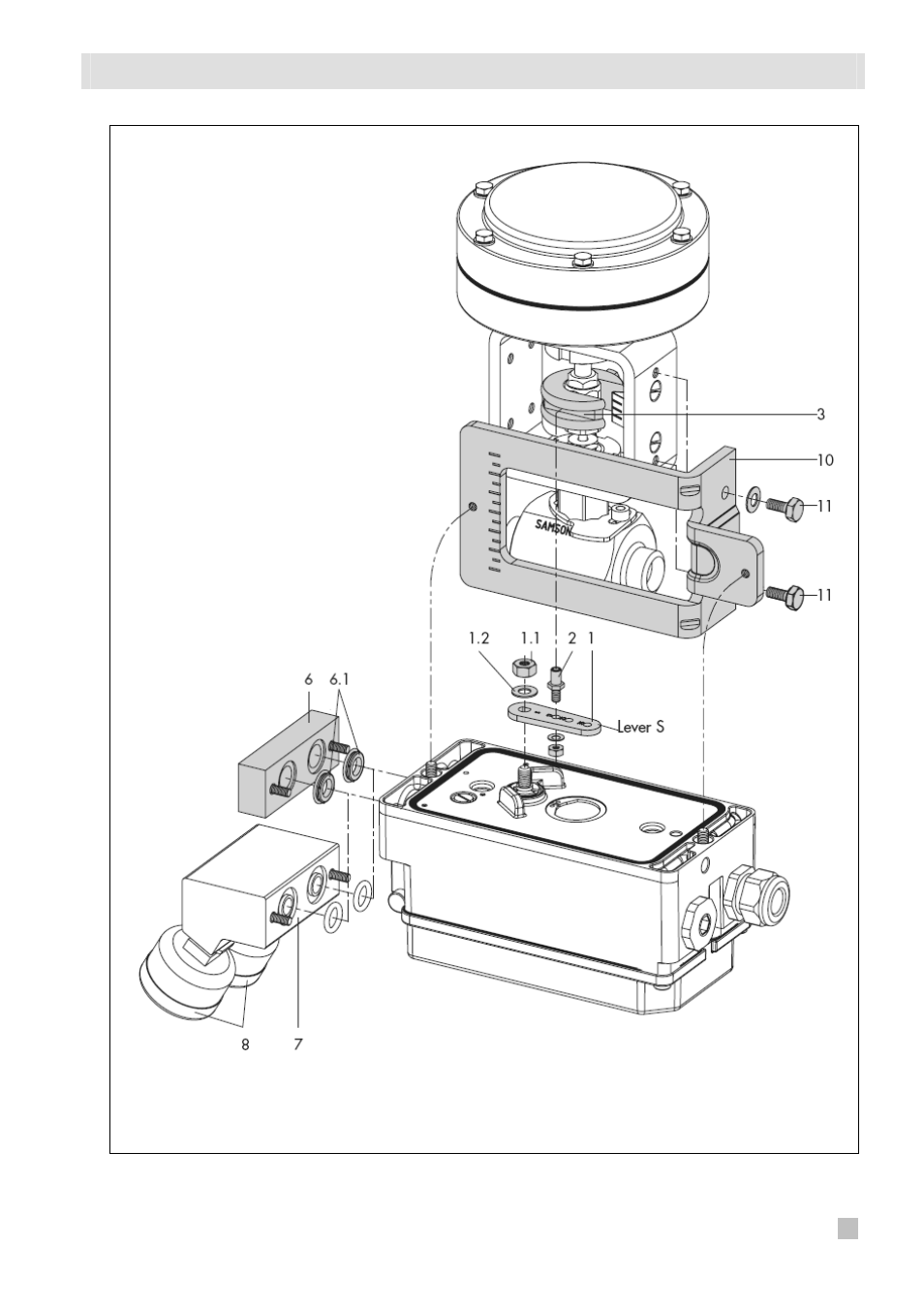

Рис. 7 • Монтаж на микроклапан типа 3510
Примечание:
Для
подключения
«Питания (Supply)» и «Выход (Output)»
используется плата подключений (6) из
комплекта аксессуаров.
Запрещается вворачивать резьбовые
детали непосредственно в корпус.
1. Рычаг
1.1. Гайка
1.2. Тарельчатая пружина
2. Штифт следящего механизма
3. Зажим
6. Плата подключений
6.1. Уплотнительные кольца
7. Кронштейн манометров
8. Монтажный комплект манометров
10. Кронштейн
11. Винт
Рычаг S
