Настройка концевого выключателя
70 EB 8384-2
9. Настройка
конечного
выключателя
У исполнения позиционера с индуктивным
конечным выключателем имеется один
регулируемый флажок (1), установленный
на валу, который управляет индуктивным
конечным выключателем (3).
Для
работы индуктивного конечного
выключателя к его выходу должен быть
подключен
соответствующий
транзисторный усилитель (см. раздел
5.2.1).
Если флажок (1) находится в поле
выключателя, выключатель обеспечивает
высокое сопротивление. Если язычок
находится
за пределами поля,
выключатель обеспечивает низкое
сопротивление.
Обычно
конечный выключатель
настраивается таким образом, чтобы
обеспечивать сигнал в обоих конечных
положениях
клапана. Выключатель,
однако, может быть настроен так, чтобы
указывать
промежуточные положения
клапана.
При необходимости на транзисторном
усилителе коммутации должна быть
определена
желательная функция
коммутации, то есть должно ли реле
выхода замыкаться или размыкаться,
когда флажок входит в поле.
____________________________________
Примечание!
Индуктивный
конечный выключатель
заменяет программный конечный
выключатель A1 с клеммами +41/-42.
Каждое положение переключения может
быть
задано опционально, чтобы
указывать, когда флажок входит в поле
или выходит из него.
Второй
программный конечный
выключатель остается в рабочем
состоянии, функция программного
конечного выключателя A1 отключается.
____________________________________

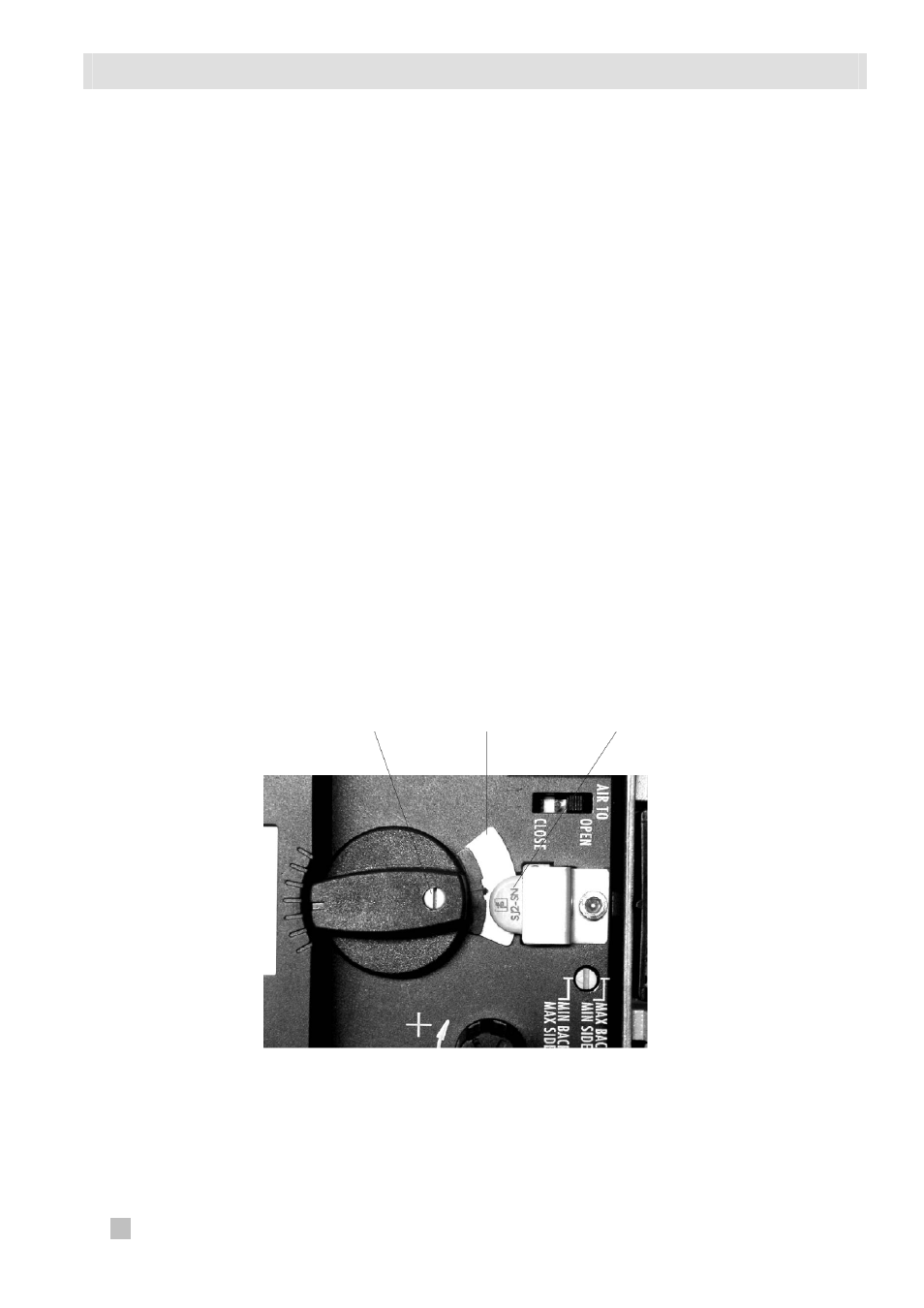

Регулировочный винт (2) Флажок (1) Конечный выключатель (3)
Рис. 21 • Настройка конечного выключателя
