Инструкция по эксплуатации Samson 3730-2 Электропневматический позиционер
Страница 18
Монтаж на регулирующий клапан – монтажные детали и дополнительное оснащение
18
EB 8384-2
4. Монтаж на
регулирующий
клапан –
монтажные детали
и дополнительное
оснащение
________________________________________
ПРЕДУПРЕЖДЕНИЕ!
Установить
позиционер,
соблюдая
следующую последовательность:
1.
Установить
позиционер
на
регулирующем клапане.
2. Подсоединить воздух питания.
3. Подсоединить электропитание.
4. Установить настройки запуска.
________________________________________
Позиционер подходит для следующих типов
монтажа:
Прямой монтаж на привод SAMSON
Типа 3277.
Монтаж на приводы в соответствии с
IEC 60534-6 (NAMUR).
Монтаж на клапан микрорасхода Типа
3510.
Монтаж на поворотные приводы.
ЗАМЕЧАНИЕ!
Установить позиционер на регулирующий
клапан, соблюдая следующие инструкции,
чтобы избежать повреждения позиционера.
– Для монтажа позиционера использовать
только
монтажные
детали
и
дополнительное
оснащение,
перечисленные в Таблицах с 1 по 5
(страницы с 38 по 40). Соблюдать тип
монтажа!
– Соблюдать соответствие между рычагом
и положением штифта (см. Таблицы
рабочих ходов на странице 19)!
Рычаг и положение штифта
Позиционер настраивается на привод и
номинальный ход посредством рычага на
задней стороне позиционера и вставляемого в
рычаг штифта.
Таблицы рабочих ходов на странице 19
показывают
максимальный
диапазон
регулирования позиционера. Ход, который
может
быть
применен
на
клапане,
дополнительно ограничивается выбранным
положением безопасности и необходимым
сжатием пружин привода.
Позиционер
в
стандартном
исполнении
оборудован рычагом М (положение штифта
35).

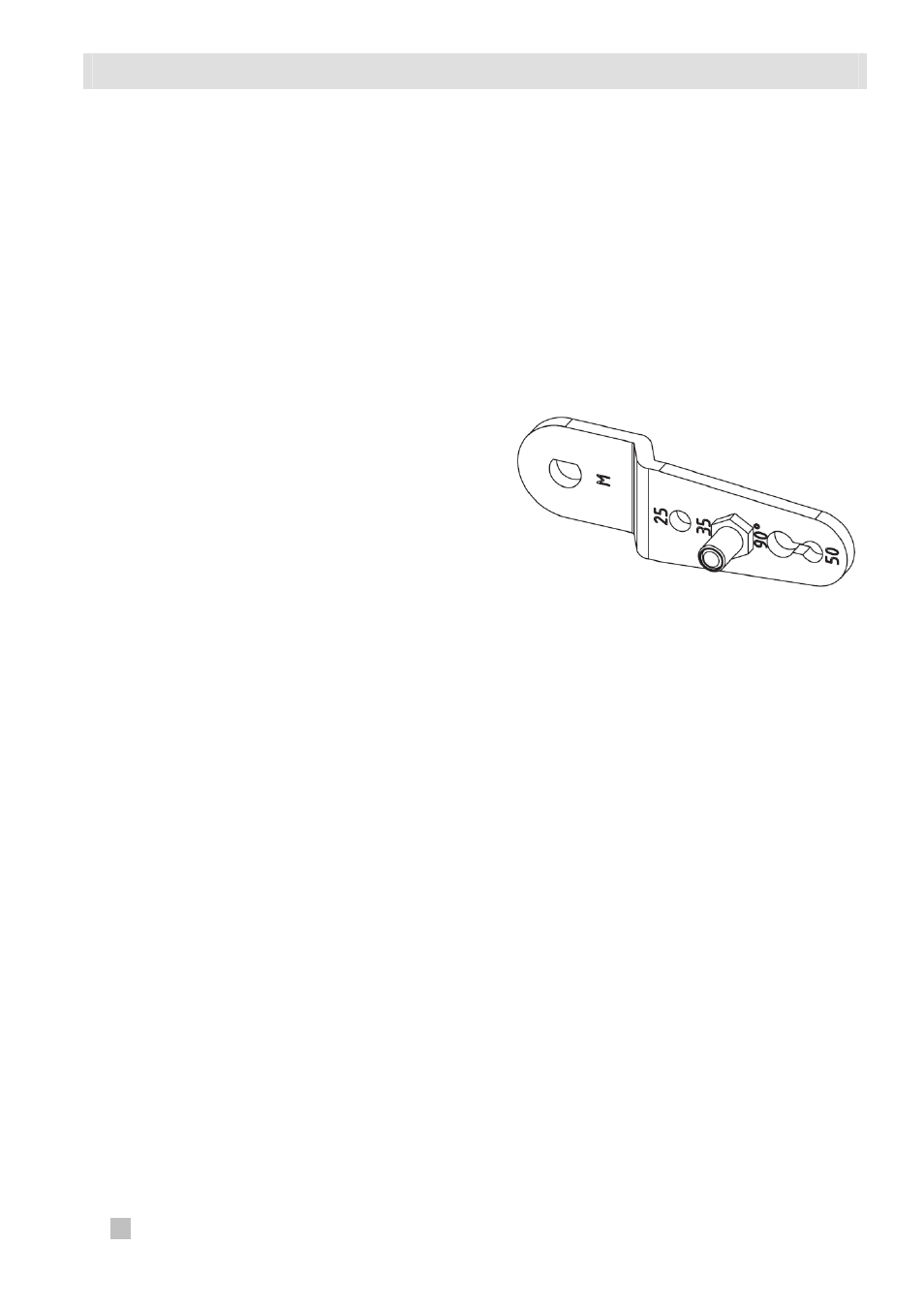

Рис. 3
Рычаг М со штифтом в положении 35
Примечание:
Если
стандартно
установленный рычаг М (положение штифта
35) заменяется, вновь устанавливаемый
рычаг должен быть повернут на весь ход,
который он будет проходить в обоих
направлениях, чтобы настроить его на
внутренний следящий рычаг.
