Ввод в эксплуатацию – Настройки
52 EB 8384-2
► Для приводов других производителей
следует всегда устанавливать положение
ограничения расхода «SIDE (СБОКУ)».
Обзор • Положение монтажа ограничения
расхода Q*
Время сра-
батыва-
ния
Управ-
ляющее
давление < 1 с ≥ 1 с
Подключение
сбоку MIN SIDE
(МИНИМ.
СБОКУ)
MAX SIDE
(МАКСИМ.
СБОКУ)
Соединение
сзади MIN BACK
(МИНИМ.
СЗАДИ)
MAX BACK
(МАКСИМ.
СЗАДИ)
* Промежуточные положения не разрешены.
ЗАМЕЧАНИЕ
Позиционер
должен проходить
инициализацию снова после изменения
положения ограничения.

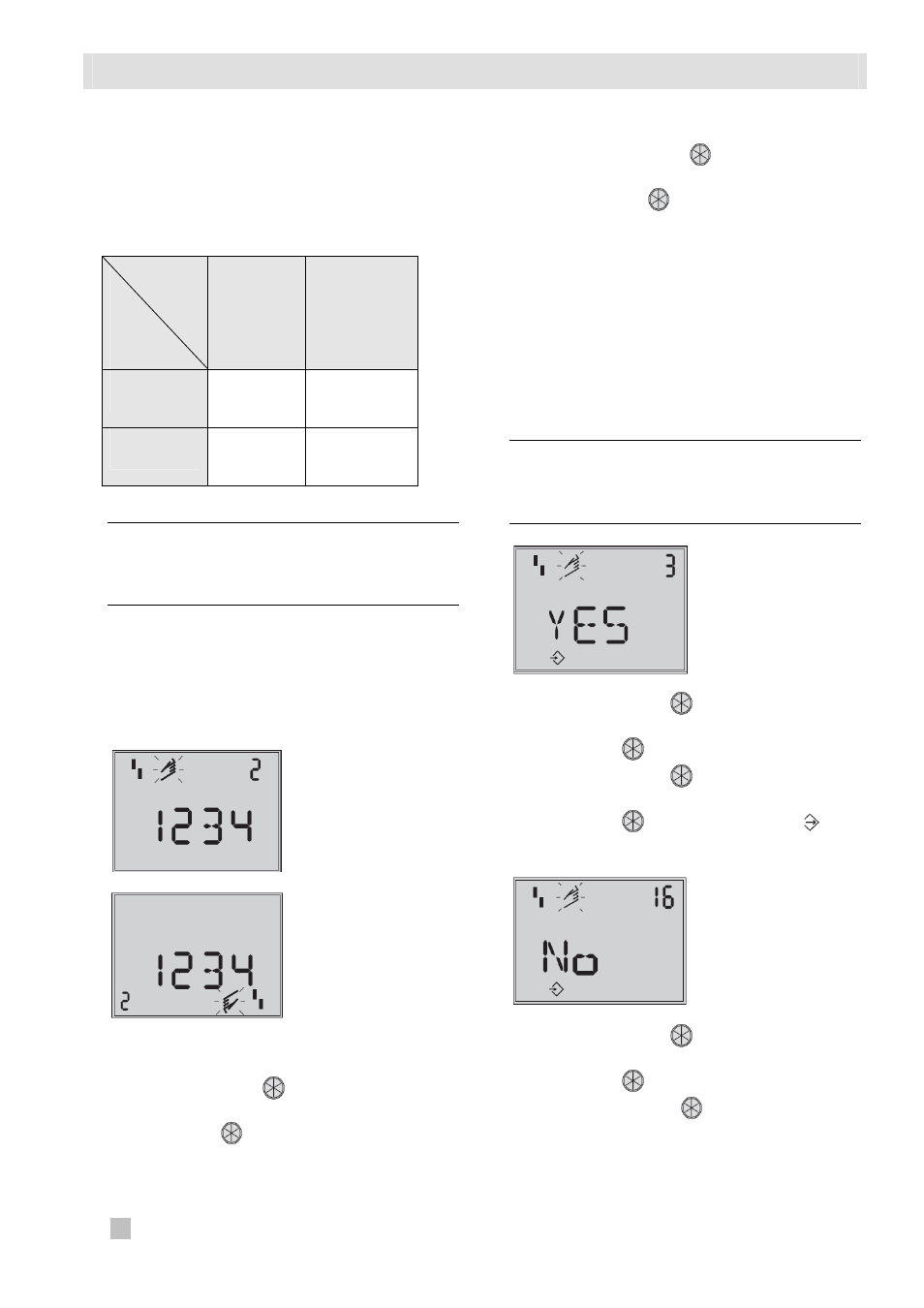

7.3. Адаптация дисплея
Представление данных на дисплее
позиционера можно повернуть на 180°,
чтобы настроить его на положение, в
котором монтируется позиционер.
Направление вывода
информации для правого
подключения
пневматического
соединения.
Направление вывода
информации для левого
подключения
пневматического
соеди-
нения.
Если информация отображается вверх
ногами, необходимо выполнить
следующее:
Поворачивать кнопку , пока не появится
Код 2.
Нажать кнопку , Код 2 начинает мигать.
Поворачивать кнопку , чтобы выбрать
положение вывода информации на дисплее.
Нажать кнопку , чтобы подтвердить
направление вывода информации на дисплее.
7.4. Ограничение
управляющего давления
Если максимальное усилие привода может
вызвать повреждение клапана, следует
ограничить управляющее давление.
Перед активизацией функции ограничения
давления,
следует разрешить
конфигурирование на позиционере:
Примечание: Если в течение 120 с не
происходит ввода какой-либо настройки,
функция разрешения конфигурирования
становится недействительной.
Конфигурирование
разрешено
Значение по умолчанию:
No (Нет)
Поворачивать кнопку , пока не появится Код
3, вывод: No (Нет).
Нажать кнопку , Код 3 начинает мигать.
Поворачивать кнопку , пока не появится
YES (Да).
Нажать кнопку , на дисплее - иконка .
Ограничение управляющего давления:
Предел давления
Значение по умолчанию:
No (Нет)
Поворачивать кнопку , пока не появится
Код 16.
Нажать кнопку , Код 16 начинает мигать.
Поворачивать кнопку , пока не появится
требуемое значение предела давления
(1.4/2.4/3.7 бар).
