Монтаж на регулирующий клапан – монтажные детали и дополнительное оснащение
30 EB 8384-2
6. Если необходимо, следует монтировать
кронштейн манометра (7) с имеющимися
манометрами или, в случае, если
требуется соединение с резьбой G ¼,
смонтировать плату подключения (6),
убедиться, что оба уплотнительных
кольца (6.1) уложены надлежащим
образом.
Для монтажа позиционера на
поворотных приводах двойного
действия без пружин требуется
реверсивный усилитель. См. Раздел 4.5.
7. Для приводов с объемом менее 300 см³
следует монтировать вкручиваемый
ограничитель (номер заказа 1400-6964) в
выход
сигнального давления
позиционера (или выход кронштейна
манометра или платы подключения).
8. Монтировать позицонер на корпусе (10) и
надежно завинтить. Учитывая
направление вращения привода,
выровнять рычаг (1) таким образом,
чтобы его штифт следящего механизма
попадал
в соответствующий шлиц
(Рис. 10).
4.4.1 Присоединение повышенной прочности
Требуемые монтажные детали и аксессуары
оснащение см. в Таблице 4 на странице 42.
Оба монтажных комплекта содержат все
необходимые для монтажа детали. В первую
очередь, следует выбрать правильный размер
привода.
Подготовить привод и при
необходимости установить соответствующий
поставляемый
изготовителем привода
переходник.
1. Монтировать корпус (10) на поворотный
привод. В случае монтажа по VDI/VDE при
необходимости
установить снизу
дистанционные прокладки (11).
2. Для приводов SAMSON типа 3278 и
поворотных приводов VETEC S160
монтировать переходник (5) на свободный
конец вала или установить переходник
(5.1) на вал привода VETEC R.
Монтировать переходник (3) на приводы
типов 3278, VETEC S160 и VETEC R. Для
исполнения по VDI/VDE этот шаг зависит
от размера привода.
3. Наклеить самоклеящуюся табличку (4.3)
на соединительную муфту таким образом,
чтобы желтая часть наклейки была видна
в окошке корпуса, когда клапан ОТКРЫТ
(OPEN). Самоклеящиеся таблички
с
пояснительными символами прилагаются
и при необходимости могут быть наклеены
на корпус.
4. Надежно закрепить соединительную
муфту (4) на вал привода с прорезью или
переходник (3) с помощью винта (4.1) и
тарельчатой пружины (4.2).
5. Снять стандартный штифт следящего
механизма (2) с
рычага M (1)
позиционера. Закрепить штифт
следящего механизма (Ø 5),
прилагаемый в монтажном комплекте, в
положение штифта 90°.
Против часовой стрелке
По часовой стрелке

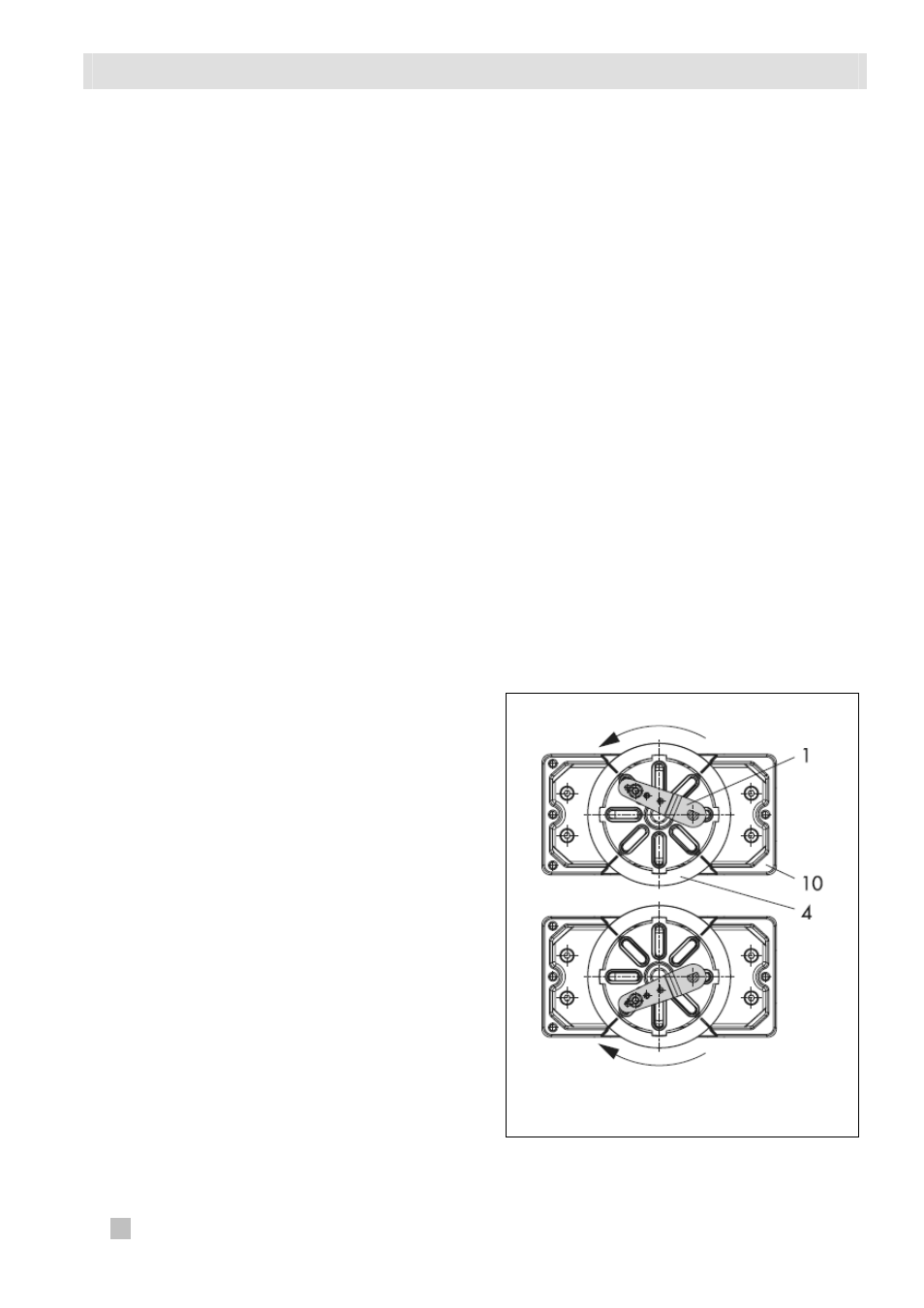

Рис.10 • Направление вращения
