Монтаж на регулирующий клапан – монтажные детали и дополнительное оснащение
EB 8384-2 29
Регулирующий клапан открывается по часовой стрелке
Регулирующий клапан открывается против часовой стрелки

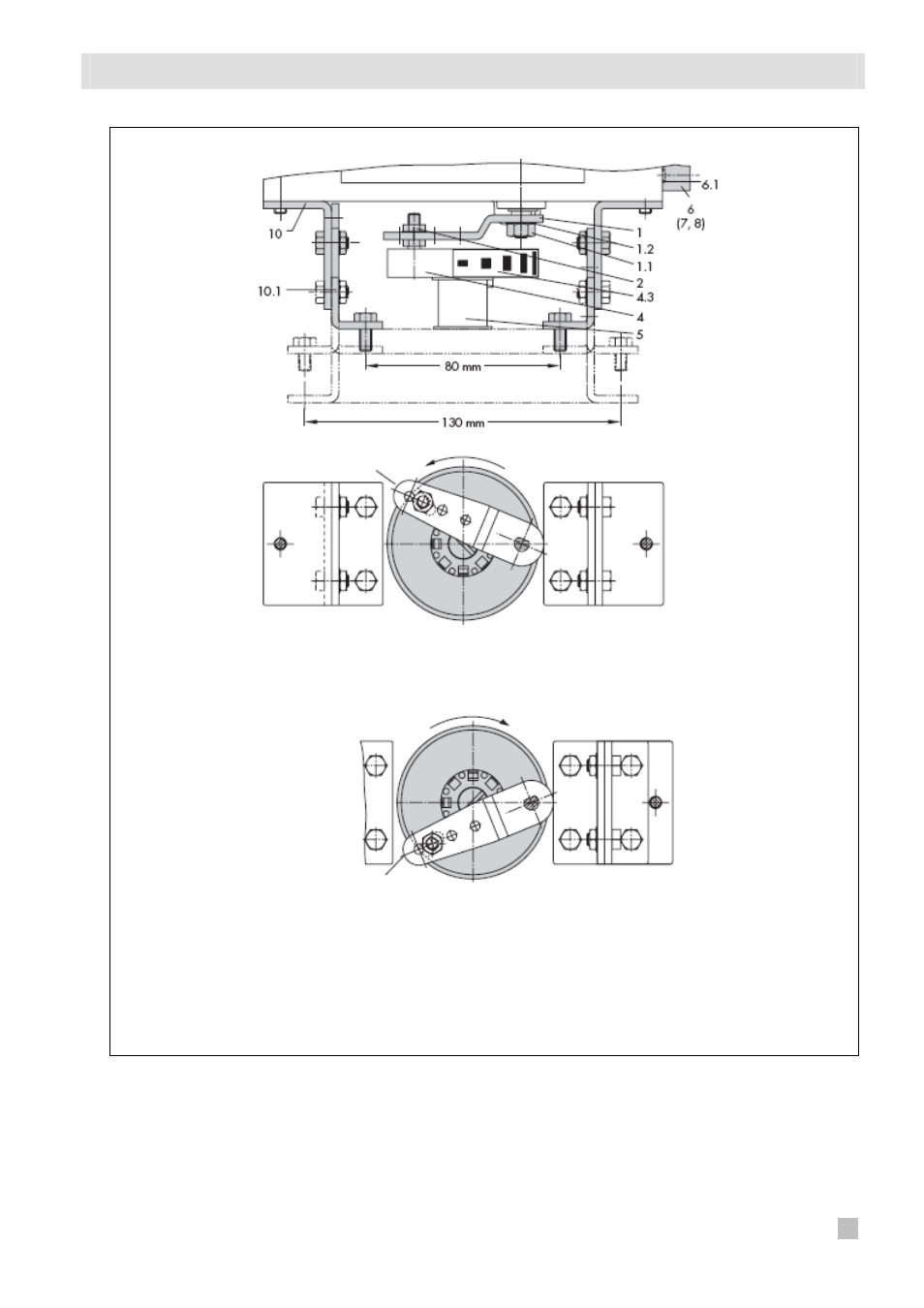

Рис. 9 • Монтаж на поворотных приводах
Примечание: Для
подключения «Питания
(Supply)» и «Выход
(Output)» используется
плата подключений (6)
из комплекта
аксессуаров.
Запрещается
вворачивать резьбовые
детали
непосредственно в
корпус.
Условные обозначения к
рисункам 8 и 9
1. Рычаг
1.1. Гайка
1.2. Тарельчатая пружина
2. Штифт следящего механизма
3. Зажим следящего механизма
(Рис. 8)
4. Передаточное колесо
4.1. Винт
4.2. Тарельчатая пружина
4.3. Пластинка со шкалой
5. Вал привода или переходника для
Типа 3278
6.1. Уплотнительные кольца
7. Кронштейн манометров
8. Монтажный комплект манометров
10. Верхняя пара кронштейнов
10.1. Нижняя пара кронштейнов
Паз
Паз
