Ввод в эксплуатацию – Настройки
EB 8384-2
53
Нажать кнопку
, чтобы подтвердить
настройку предела давления.
7.5. Проверка
диапазона
работы позиционера
Для проверки механического соединения и
надлежащего функционирования, клапан
следует провести по всему рабочему
диапазону позиционера в ручном режиме
работы с помощью задаваемой вручную
управляющей переменной.

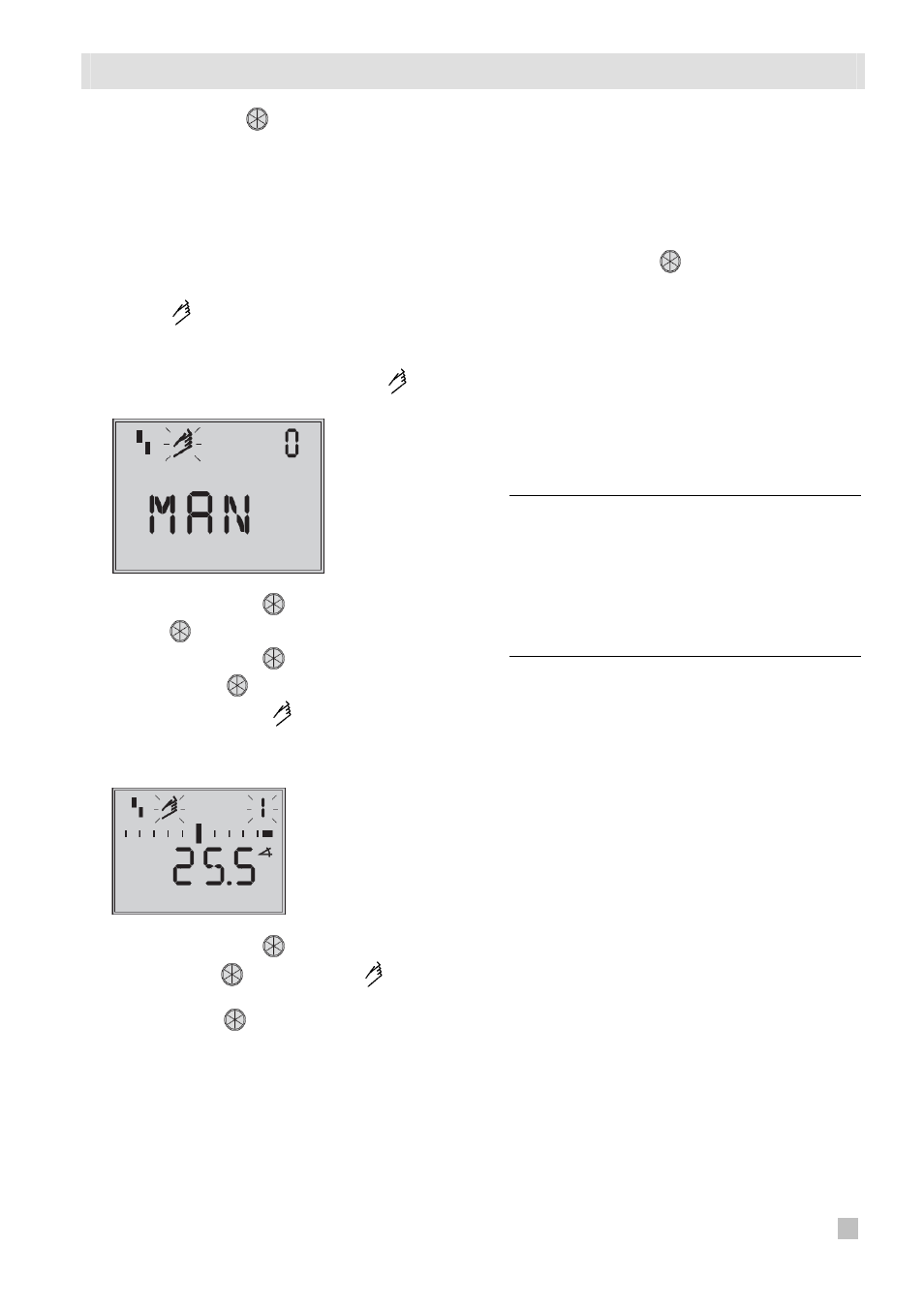

Выбор ручного режима работы :
Режим работы
Значение
по
умолчанию: MAN
Поворачивать кнопку
, пока не появится Код 0
Нажать
→ Код 0 начинает мигать.
Поворачивать кнопку
, пока не появится MAN.
Нажать кнопку
. Позиционер переходит в
ручной режим работы .
Проверка рабочего диапазона:
Задаваемая
вручную
переменная w (выводится
текущий угла поворота)
Поворачивать кнопку
, пока не появится Код 1
Нажать кнопку
, Код 1 и иконка начинают
мигать.
Поворачивать
, увеличивая давление в
позиционере, при этом регулирующий клапан
переходит в свои крайние положения, так что
можно проверить рабочий ход / угол поворота.
Угол поворота отображается на задней
стороне
позиционера.
Горизонтальное
положение рычага (среднее положение) эк-
вивалентно 0°.
Чтобы гарантировать надлежащую работу
позиционера, внешние символы давления
могут не мигать, пока клапан перемещается в
рабочем диапазоне.
Выйти из режима задания Кода 1, нажав
поворотную кнопку (
).
Допустимый диапазон превышается, когда
отображающийся на дисплее угол более 30°, а
наружные элементы сегментного индикатора
справа и слева мигают.
Позиционер переходит в свое положение
безопасности (SAFE).
После выхода из положения безопасности
(SAFE) (см.
раздел 8.2.2) абсолютно
необходимо проверить положения рычага и
штифта как описано в разделе 4.
ОПАСНО!
Для предотвращения травм персонала
или
повреждения
имущества,
вызываемых
подачей
воздуха
или
дополнительного электропитания, сле-
дует отключать подачу питающего
воздуха и электропитание перед заменой
рычага или положения штифта.
