7.8. Настройка параметров
для клапанов
«открыт/закрыт»
Если клапаном следует управлять, используя
тип
применения
«открыт/закрыт
(включен/выключен)»,
должны
быть
определены рабочая точка, пределы проверки
и пределы для дискретного анализа.
Примечание:
Диапазон
рабочего
хода
клапанов «открыт/закрыт» определяется с
помощью
положения
безопасности
и
заданной Рабочей точки. В результате
приведенные
ниже
параметры,
для
определения рабочего диапазона и диапазон
управляющей переменной нельзя изменять
или анализировать:
Начало диапазона рабочего хода / угла (Код 8)
Конец диапазона рабочего хода / угла (Код 9)
Нижний предел рабочего хода / угла (Код 10)
Верхний предел рабочего хода / угла (Код 11)
Начало диапазона управляющей переменной
(Код 12)
Конец диапазона управляющей переменной
(Код 13)
Дискретный анализ
Если в начале автоматической операции
управляющая переменная (
) ниже
значения Предельной рабочей точки (Код 49 -
h5), клапан (
) перемещается в
положение безопасности. Если управляющая
переменная увеличивается и превышает
Предельную
рабочую
точку,
клапан
перемещается в Рабочую точку (Код 49 - h1).
Если после этого управляющая переменная
падает
ниже
Предельного
положения
безопасности
(Код
49 - h2),
клапан
возвращается в положение безопасности.
Если в начале автоматического режима
работы управляющая переменная (
)
превышает Предельную рабочую точку
(Код
49 - h5),
клапан
(
)
перемещается в положение безопасности
(Код 49
-
h1).
Если
управляющая
переменная падает ниже Предельного
положения безопасности (Код 49 - h2)
клапан
перемещается
в
положение
безопасности.
Начало частичной проверки рабочего
хода (PST – partial stroke test)
Частичная
проверка
рабочего
хода
начинается, когда управляющая пере-
менная
(
)
переходит
от
определенного положения (положения
безопасности или Рабочей точки) в
диапазон
между
Началом
проверки
нижнего предела (Код 49 - h3) и Началом
проверки верхнего предела (Код 49 - h4) и
остается в нем дольше шести секунд.
Клапан (
) перемещается из
последнего определенного положения в
Начало шага (Код 49 - d2).

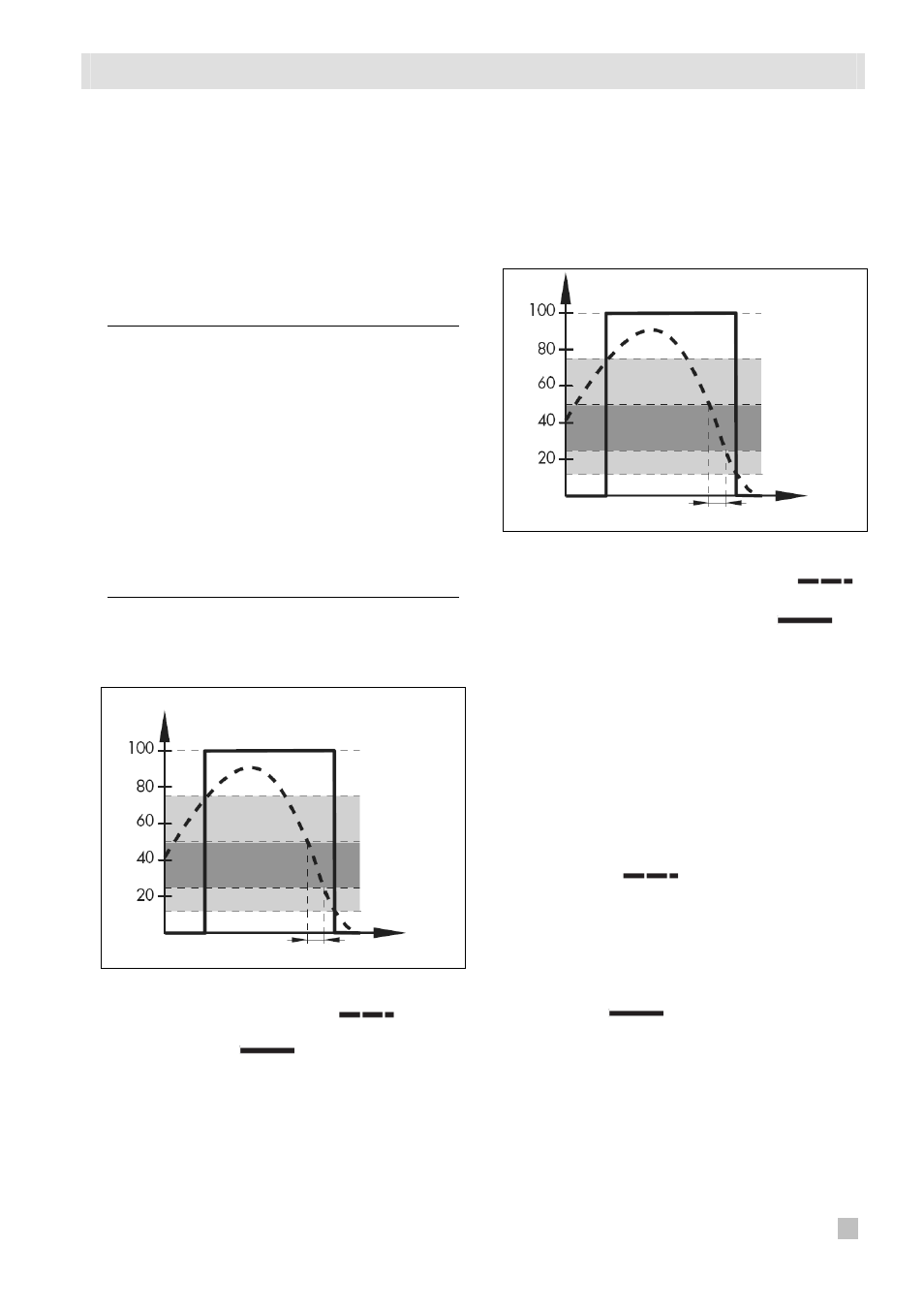

Рабочий
ход [%]
Код 49 - h1
Код 49 – h5
Код 49 – h2
Время [с]
∆t < 6 с
Рабочий
ход [%]
Код 49 - h1
Код 49 – h5
Код 49 – h2
Время [с]
∆t < 6 с
