Samson 45-4 Регулятор дифф. давления - Инструкция

1. Конструкция и принцип работы
Регуляторы дифдавления состоят, в
основном, из регулирующего клапана с
разгруженным конусом и закрываю-
щимся приводом с мембраной.
Типы 45-1 и 45-3 поддерживают посто-
янное заданное значение, благодаря
встроенным в корпус пружинам, у типа
45-2 и 45-4, наоборот, заданное значе-
ние устанавливается благодаря встроен-
ным в привод пружинам.
Регулятор дифдавления имеет задачу
постоянно держать дифдавление между
плюсовым и минусовым трубопрово-
дом на заданном значении.
Повышающееся дифдавление закры-
вает клапан.
Регулятор дифференциального давления
Тип 45-1
Тип 45-2
Тип 45-3
Тип 45-4

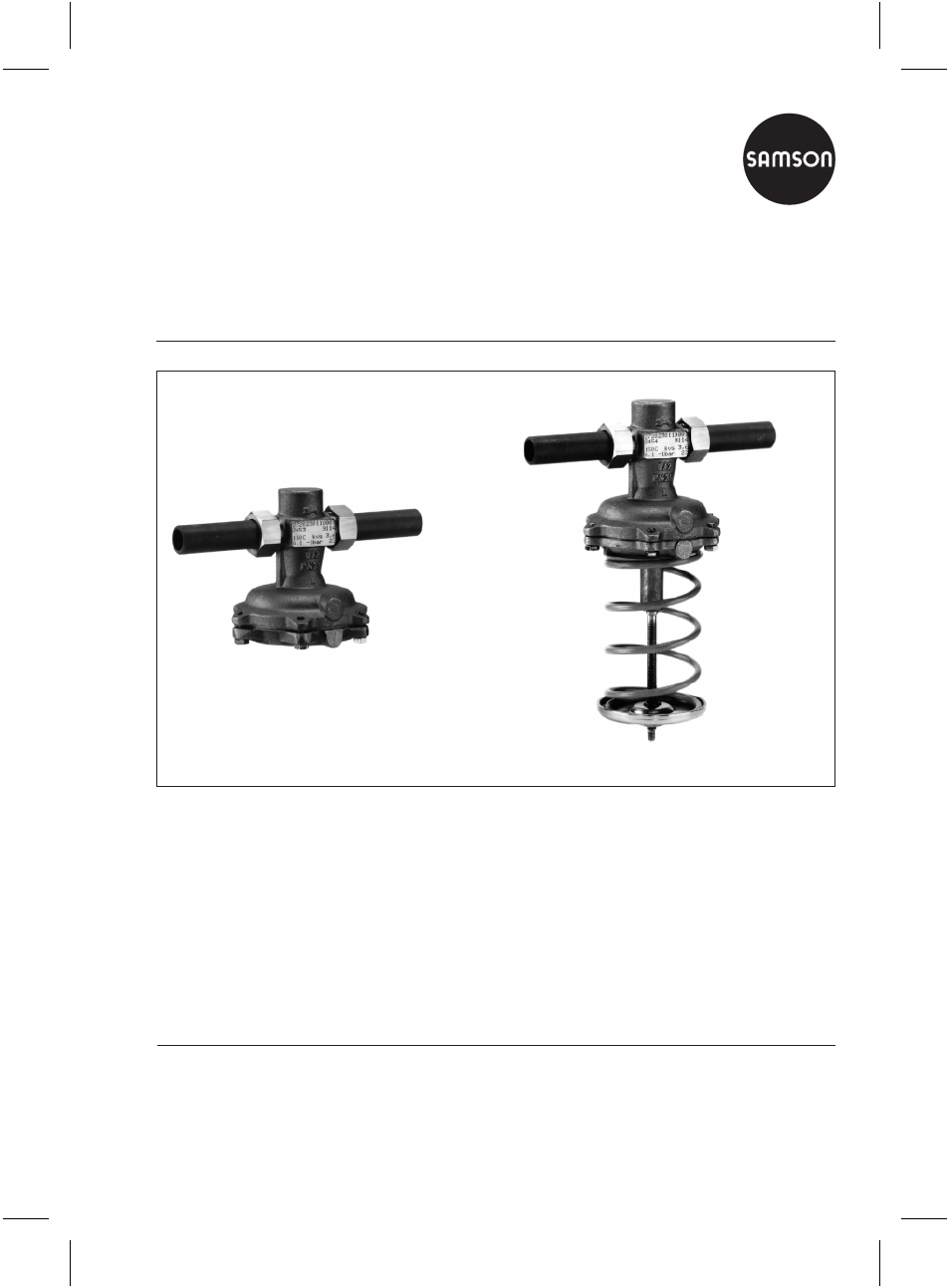

Рис. 2 · Тип 45-2
Выпуск Октябрь 1998 Инструкция по монтажу и эксплуатации
EB 3124 RU
Рис. 1 · Тип 45-1
