Ввод в эксплуатацию – Настройки
64
EB 8384-2
После завершения частичной проверки
рабочего хода, клапан возвращается в
свое последнее положение (Положение
безопасности или в Рабочую точку).
Примечание: Частичная проверка
рабочего хода (PST) выполняется в
соответствии с установками,
заданными в Кодах с 49 - d2 по 49 - d9.
Систему диагностики клапана
EXPERTplus см. в EB 8389 RU.
Прерывание частичной проверки
рабочего хода (PST)
Частичная проверка рабочего хода
прерывается, как только управляющая
переменная выходит из диапазона между
Предельным положением безопасности и
Предельной рабочей точкой.
После того как проверка отменена, клапан
возвращается в свое последнее
положению (положение безопасности или
Рабочую точку).
Настройка параметров
Конфигурация позиционера должна быть
включена перед типом приложения
(клапан «открыт/закрыт») и может быт
установлена:
Поворачивать
пока появится Код 3: No
Нажать кнопку
Код 3 начинает мигать.
Поворачивать
, пока появится YES
Нажать кнопку
отображается иконка
.
Выбрать клапан «открыт/закрыт»
Поворачивать
пока появится Код 49.
Нажать кнопку
, Код 49 начинает мигать.
Поворачивать
, пока появится Код h0.
Нажать кнопку
, Код h0 начинает мигать.
Поворачивать
, пока появится YES.
Нажать кнопку
.
После задания типа применения клапана
«открыт/закрыт», следует ввести рабочую
точку, пределы проверки и пределы для
дискретного анализа:
Поворачивать
, пока появится
Код h1/h2/h3/h4/h5
Нажать кнопку
→ Код h1/h2/h3/h4/h5
мигает
Поворачивать
, чтобы задать значение
выбранного параметра.
Нажать кнопку
, чтобы подтвердить
сделанную настройку.

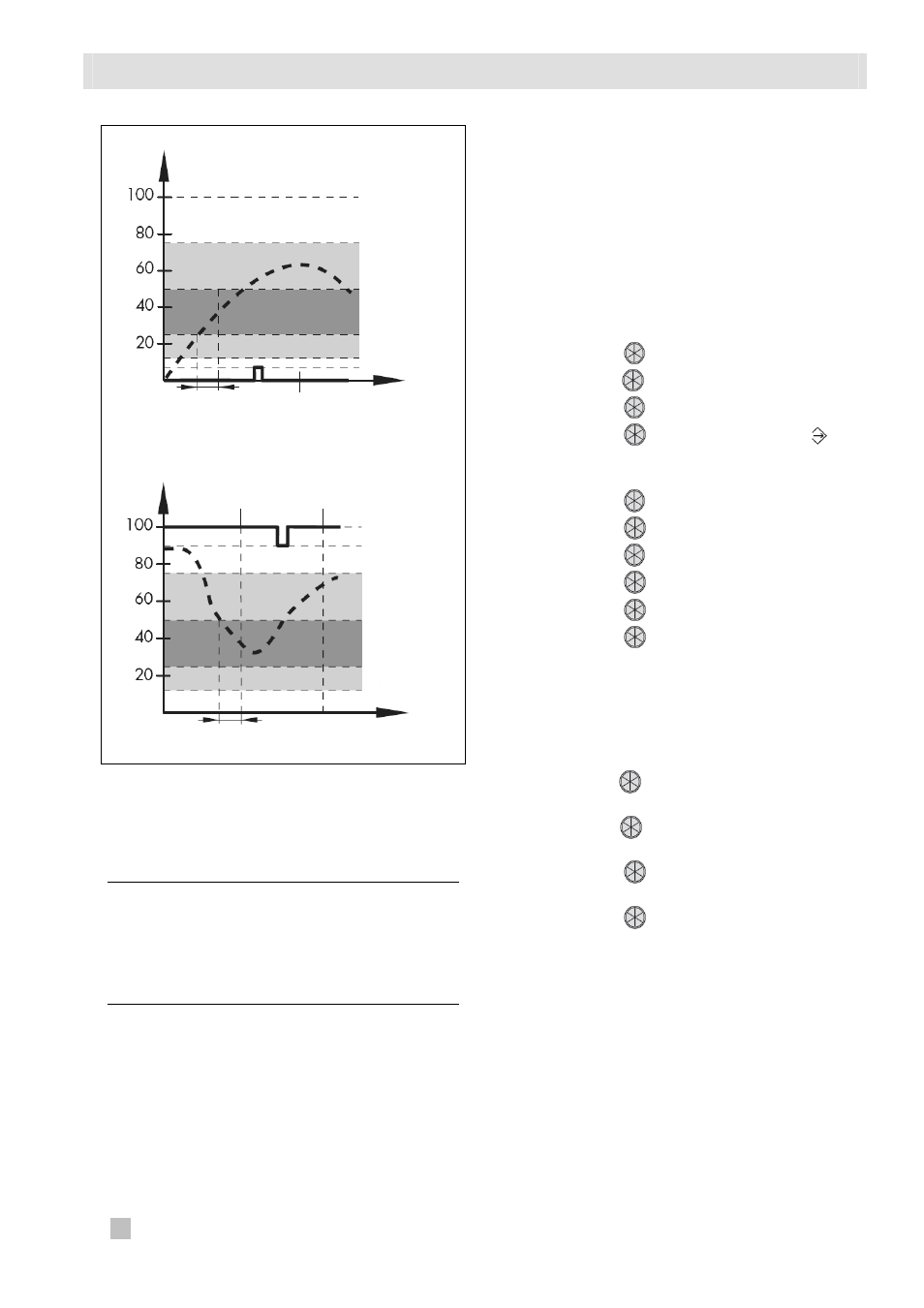

Рабочий
ход [%]
Код 49 - h1
Код 49 – h4
Код 49 – h2
Время [с]
∆t > 6 с
Рабочий
ход [%]
Код 49 - h1 =
Код 49 – d2
Код 49 – h5
Код 49 – h2
Время [с]
∆t > 6 с
Код 49 – h5
Код 49 – h3
Начало проверки
PST
Конец проверки
PST
Код 49 – h4
Код 49 – h3
Начало проверки
PST
Конец проверки
PST
