Монтаж на регулирующий клапан – монтажные детали и дополнительное оснащение
28 EB 8384-2
4.4. Монтаж на поворотных
приводах
Требуемые монтажные детали и
аксессуары см. в Таблице 4 на странице
40.Учитывать рабочие ходы, приведенные
в таблице на странице 19!
Позиционер монтируется на поворотный
привод с помощью двух пар двойных
кронштейнов.
Перед монтажом позиционера на
поворотный привод Типа 3278 компании
SAMSON, следует установить на свободный
конец
вала поворотного привода
соответствующий переходник (5).
Примечание: При монтаже позиционера,
так
как описано ниже, следует
обязательно соблюдать направление
вращения привода.
1. Установить зажим следящего
механизма (3) на вал привода с
прорезью или на переходник (5).
2. Установить передаточное колесо (4)
плоской стороной к приводу на зажим
следящего механизма (3). См. Рис. 9,
чтобы
выровнять прорезь таким
образом, чтобы она соответствовала
направлению вращения, когда клапан
находится в своем закрытом положе-
нии.
3. Надежно закрепить передаточное
колесо и зажим следящего механизма
на вале привода с помощью винта (4.1)
и тарельчатой пружины (4.2).
4. Закрепить нижнюю пару кронштейнов
(10.1) изгибами внутрь или наружу
корпуса привода (в зависимости от
размера
привода). Разместить и
надежно закрепить верхнюю пару
кронштейнов.
5. Установить на позиционер панель
подключений (6) или
кронштейн
манометров (7) с установленными
манометрами, убедившись, что оба
уплотнительных кольца установлены
правильно.
Для беспружинных поворотных
приводов двухстороннего действия
требуется реверсивный усилитель,
обеспечивающий монтаж позиционера
на приводе, см. раздел 4.5.
6. Выкрутить стандартный штифт
следящего механизма (2) из рычага M
(1). Взять металлический штифт
следящего механизма (Ø5),
включенный в монтажный комплект, и
надежно завинтить его в отверстие для
положения штифта 90°.
7. Установить позиционер на верхней
паре кронштейнов (10) и надежно
закрепить. Учитывая направление
вращения привода отрегулировать
рычаг (1) таким образом, чтобы его
штифт следящего механизма вошел в
паз в передаточном колесе (4) (см. Рис.
9). Следует гарантировать, что рычаг
(1) параллелен длинной стороне
позиционера когда привод находится
посредине своего угла поворота.
8. Наклеить шкалу (4.3) на передаточное
колесо таким образом, чтобы конец
стрелки указывал закрытое положение,
и показания можно было легко
прочесть, когда клапан будет
установлен на место.

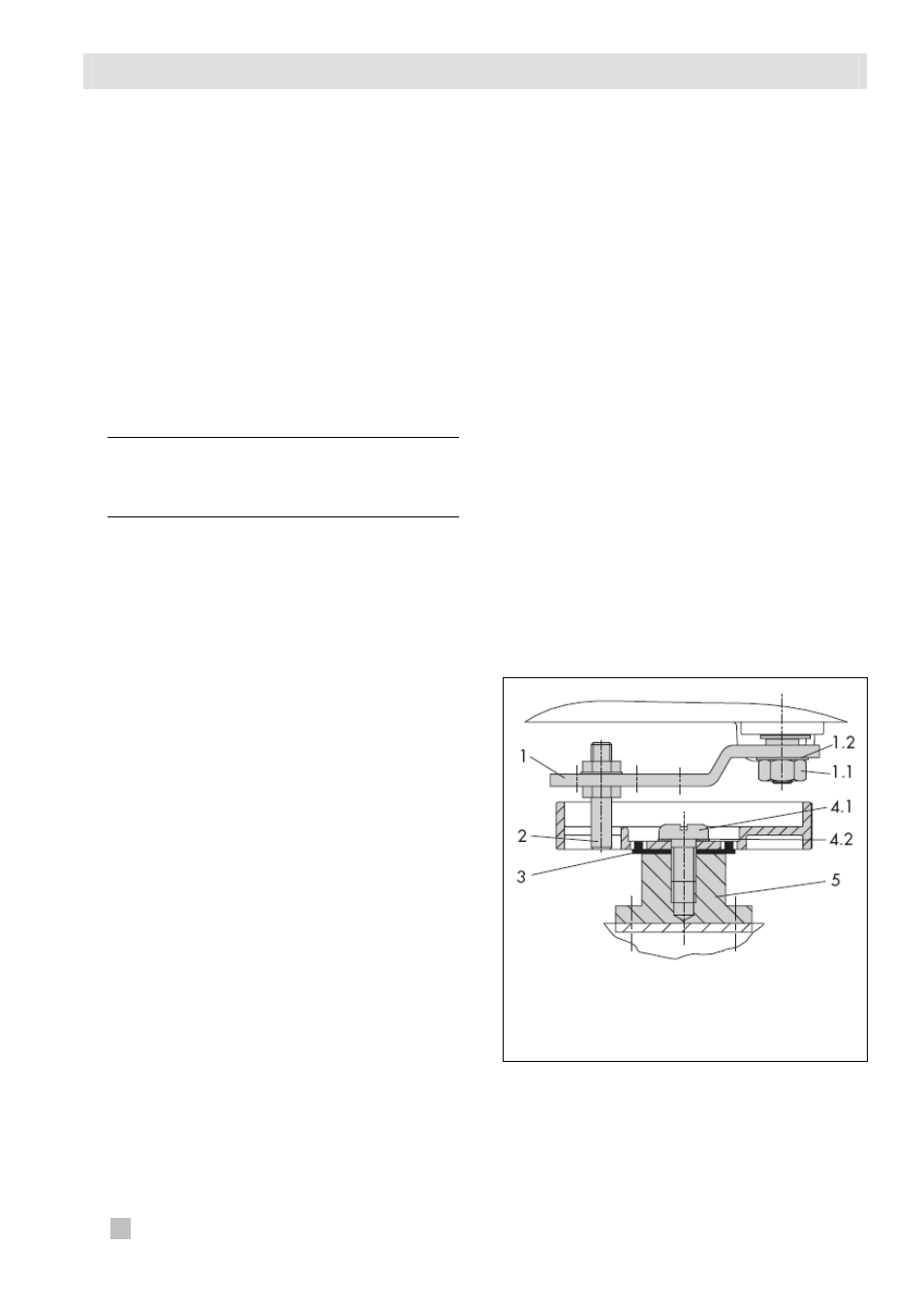

Рис. 8 • Монтаж передаточного колеса на
SAMSON-приводе тип 3278
Монтажный фланец
