Монтаж на регулирующий клапан – монтажные детали и дополнительное оснащение
34
EB 8384-2
4.6. Монтаж внешнего датчика
положения
См. требуемые монтажные детали и
аксессуары
в Таблице 6 на странице 43.
В исполнении позиционера с внешним
датчиком положения помещенный в
отдельный корпус датчик закрепляется
на клапане при помощи специальной
пластины или кронштейна. Механизм
определения положения аналогичен
стандартному устройству.
Блок позиционера может быть легко
установлен на стене или трубе
.

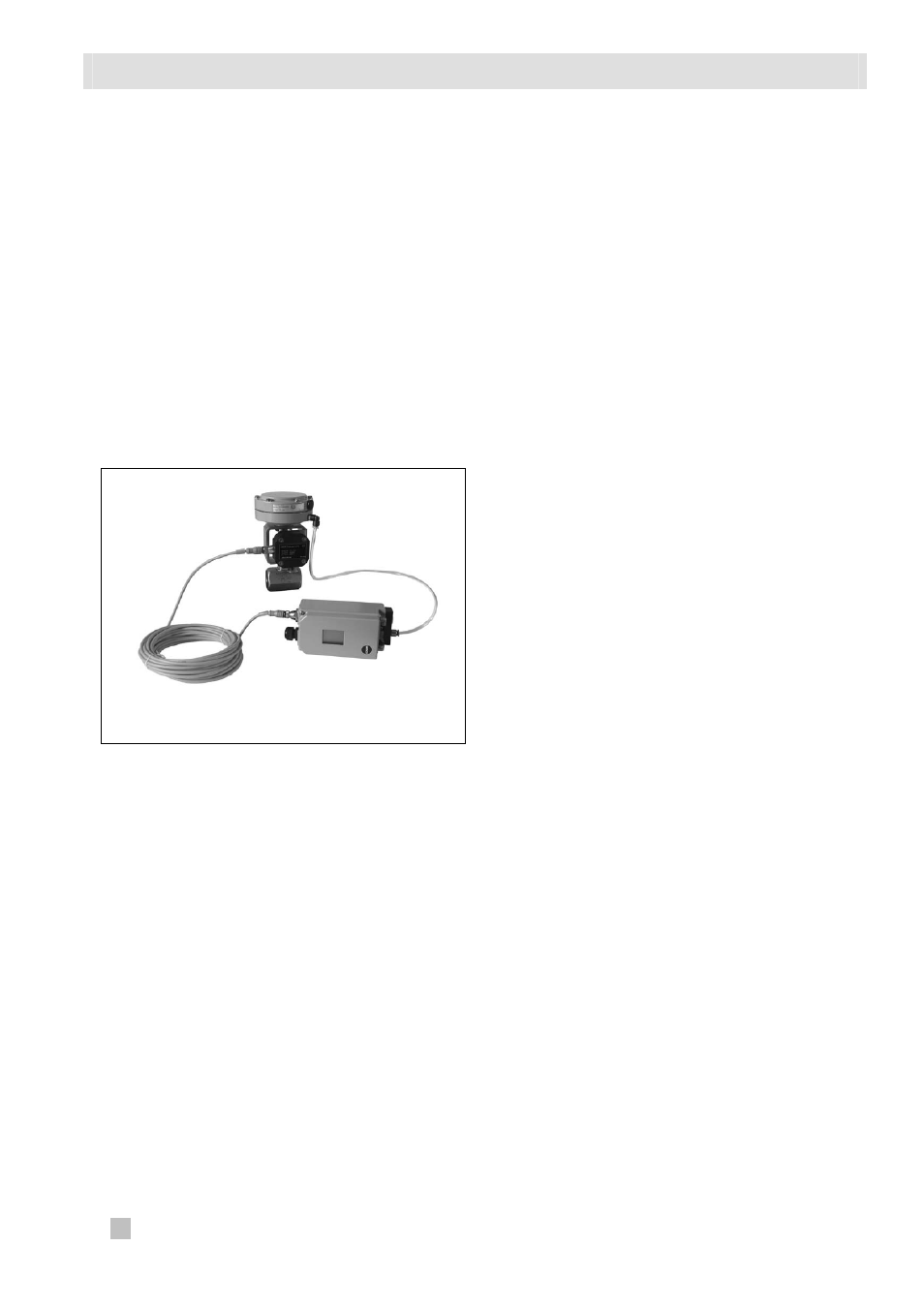

Рис. 13 • Блок позиционера с датчиком,
установленным на микроклапане.
Для пневматического подключения в
зависимости
от
выбранного
дополнительного устройства на корпусе
должна
быть
закреплена
плата
подключений
(6)
или
кронштейн
манометров (7). Следует убедиться, что
уплотнительные кольца (6.1) вставлены
правильно (см. Рис. 6, справа, внизу)
.
Для электрического подключения в
объем поставки включен 10-метровый
кабель, оснащенный разъемами М12х1.
____________________________________
Примечание:
В
дополнение,
для
выполнения
пневматических
и
электрических
соединений
служат
инструкции в разделах 5.1 и 5.2.
Эксплуатация
и
настройка
описываются в разделах 7 и 8.
- Начиная с 2009 года, датчик
положения (20) выпускается с двумя
штифтами с обратной стороны,
выполняющими функцию механических
ограничетелей
рычага (1). Если
монтаж такого датчика происходит с
помощью старых монтажных деталей,
в монтажной плате/кронштейне (21)
высверливаются 2 соответствующих
отверстия диаметром 8 мм. Для
этого можно использовать схему в
таблице 6 на стр.43.
_______________________________________
4.6.1. Монтаж датчика положения в
случае прямого монтажа
Привод типа 3277-5 площадью 120 см
2
Управляющее давление с позиционера
подается в мембранную камеру привода
через
соединение
управляющего
давления плата
подключений
(9, Рис. 14,
слева). Чтобы продолжить, необходимо
сначала установить плата
подключений
(9),
включенную
в
комплект
дополнительного оснащения, на обойме
привода.
► Повернуть плату
подключений
(9) таким
образом, чтобы выбранный символ
положения безопасности «шток приво-
да выдвигается» или «шток привода
втягивается» располагался напротив
метки (Рис. 14 внизу)
.
► Убедиться в том, что уплотнение платы
подключений
(9) вставлено правильно
.
► Плата
подключений
имеет отверстия с
резьбой типа G и NPT.
Закрыть неиспользуемый резьбовой
порт
резиновым
уплотнением
и
четырехгранной заглушкой
.
Привод типа 3277 площадью от 240 до
700 см
2
:
Для
исполнения
«Шток
привода
выдвигается»
управляющее
давление
подается на
привод
через
боковое
соединение,
расположенное на обойме привода
.
Для
безопасного при отказе положения «Шток
привода
втягивается»
используется
подключение
со
стороны
верхней
мембранной камеры. Подключение сбоку
