Ввод в эксплуатацию – Настройки
EB 8384-2
51
ЗАМЕЧАНИЕ
Настройку
параметров
ввода
в
эксплуатацию следует выполнять в той
же самой последовательности, как
указано (в разделаз с 7.1 по 7.6).
Примечание:
На
этапе
ввода
в
эксплуатацию позиционер выполняет
проверку, следуя в то же самое время за
ее задачей автоматизации. На этапе
ввода в эксплуатацию работа на месте
неограниченна, хотя доступ для записи
ограничен.
7.1. Определение положения
безопасности
Чтобы настроить позиционер на рабочее
направления привода, следует перевести
переключатель в положение AIR TO OPEN
(ВОЗДУХ ОТКРЫВАЕТ КЛАПАН) или AIR
TO CLOSE (ВОЗДУХ
ЗАКРЫВАЕТ
КЛАПАН).
►
AIR TO OPEN ( ВОЗДУХ ОТКРЫВАЕТ
КЛАПАН) = Управляющее давление
открывает клапан, для положении
безопасности:
шток
привода
выдвигается / клапан закрывается.
►
AIR TO CLOSE ( ВОЗДУХ
ЗАКРЫВАЕТ
КЛАПАН)
=
Управляющее давление открывает
клапан, для положении безопасности:
шток привода втягивается / клапан от-
крывается.
ЗАМЕЧАНИЕ
Настройка AIR TO OPEN (AtO) ( ВОЗДУХ
ОТКРЫВАЕТ
КЛАПАН)
всегда
применяется для приводов двойного дей-
ствия.
Для целей проверки:
После
успешного
завершения
инициализации, на дисплее позиционера
должно выводиться 0 %, когда клапан
закрыт, и 100 %, когда клапан открыт.
Если дело обстоит не так, следует
изменить
положение
ползункового
переключателя
и
повторно
инициализировать позиционер.
Примечание: Положение выключателя
настраивается до инициализации. После
того, как инициализация закончилась,
изменение положения выключателя не
имеет никакого влияния на работу
позиционера.
7.2. Настройка ограничения
расхода Q

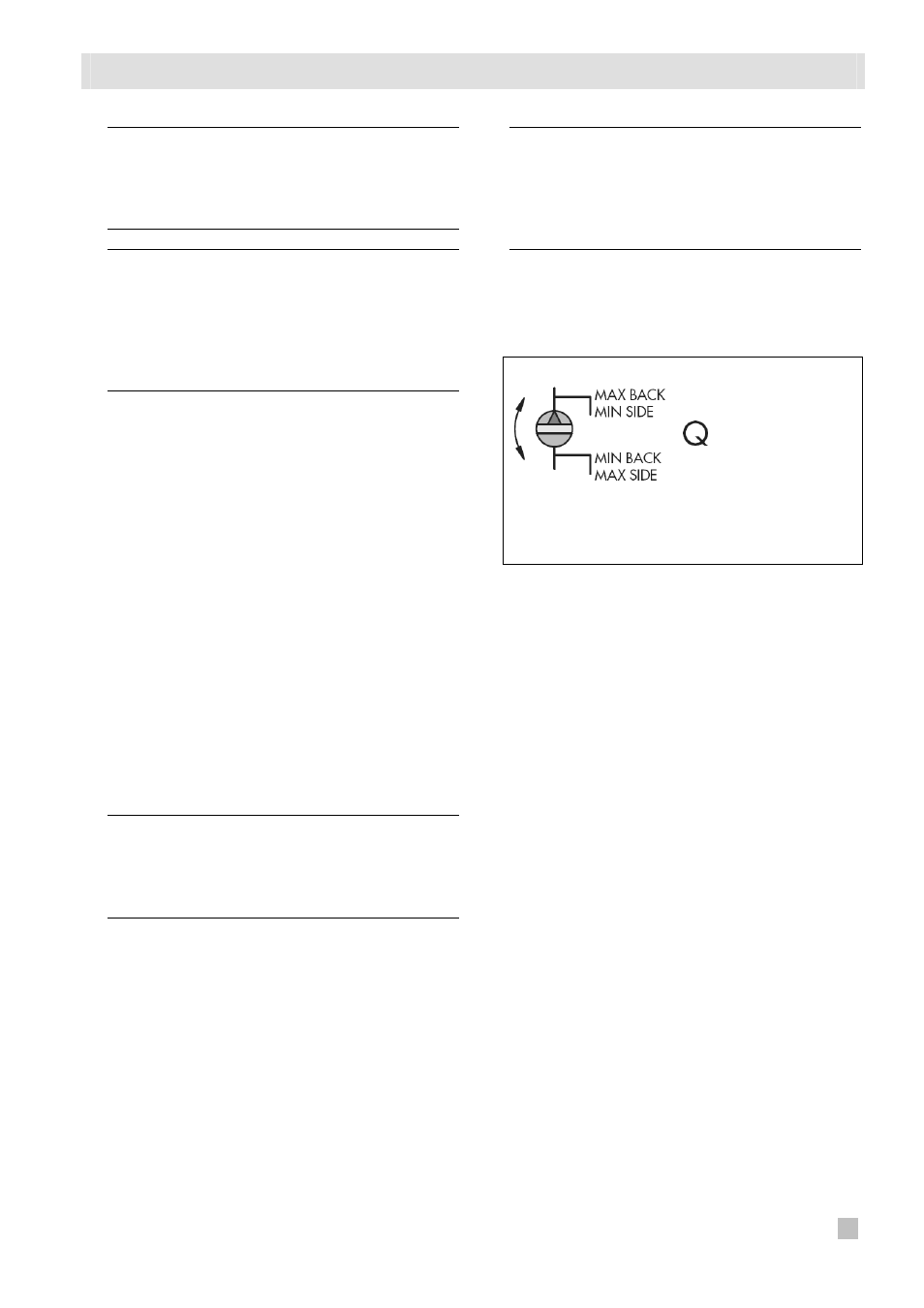

Рис. 20 • Ограничение расхода Q при MAX
BACK (МАКСИМАЛЬНЫЙ
СЗАДИ) / MIN SIDE
(МИНИМАЛЬНЫЙ СБОКУ)
Ограничение расхода Q используется для
настройки подачи на размер привода:
►
В
приводах
с
временем
срабатывания < 1 с, например в
линейных приводах с эффективной
площадью менее 240
см
2
требуется
ограниченный расход воздуха (MIN).
►
В
приводах
с
временем
срабатывания ≥ 1 с не требуется
ограничения расхода воздуха (МАХ).
Положение
ограничения
расхода Q
зависит также от того, как управляющее
давление направляется в приводе для
приводов SAMSON:
►
Положение «SIDE (СБОКУ)» относится к
приводам
с
боковым
подключением
давления нагрузки, например Типа 3271-5.
►
Положение «BACK (СЗАДИ)» относится к
приводам
с
задним
подключением
давления нагрузки, например Типа 3277-5.
