Инструкция по эксплуатации Samson 3730-2 Электропневматический позиционер
Страница 31
Монтаж на регулирующий клапан – монтажные детали и дополнительное оснащение
EB 8384-2
31
Для приводов объемом менее 300см
3
предусмотрено ограничение выхода управляющего
давления ввинчивающимся дросселем

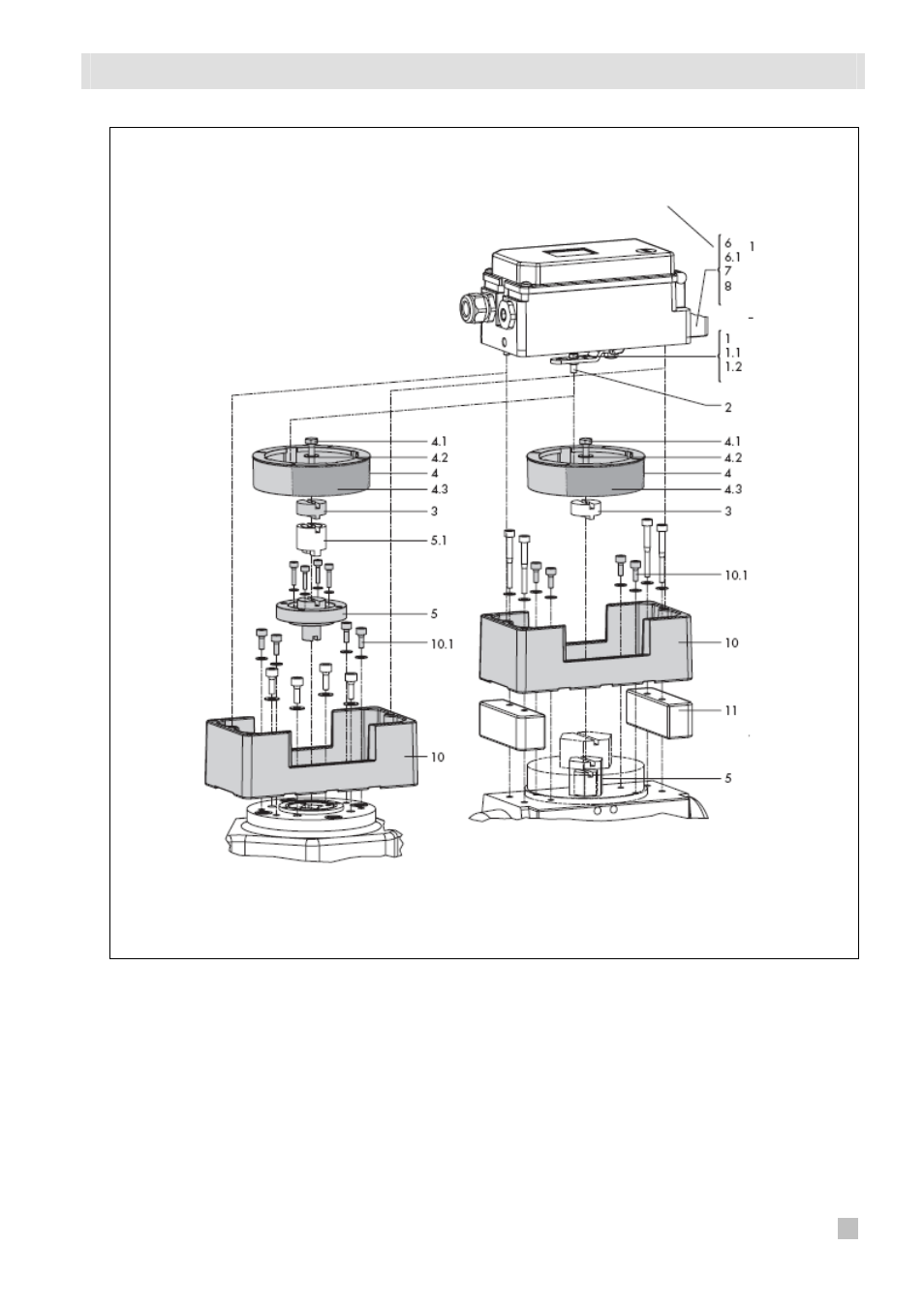

Рис.11 • Монтаж на поворотные приводы (присоединение повышенной прочности)
Монтаж по VDE/ VDI 3845 (2010)
Уровень 1, размер от АА1 до АА4
1.
Рычаг
1.1 Гайка
1.2 Тарельчатая пружина
2.
Штифт следящего
механизма
3.
Адаптер
4.
Передаточное колесо
4.1 Винт
4.2 Тарельчатая пружина
4.3 Табличка
5.
Вал привода или
адаптер
5.1 Адаптер
SAMSON тип3278
VETEC S160, VETEC R
6.
Плата подключения
(только на резьбу G ¼ )
6.1 Уплотнительные кольца
7.
Кронштейн манометра
8.
Монтажный комплект
манометра
10. Корпус адаптера
10.1 Винты
11. Промежуточные вставки
