3 Циклы измерительных щупов для автоматической проверки заготовки
3.2
Ав
то
м
атиче
ск
ое
определ
е
ние
опорных
то
ч
е
к
8 При необходимости система ЧПУ определяет опорную точку
на оси щупа отдельным циклом ощупывания.

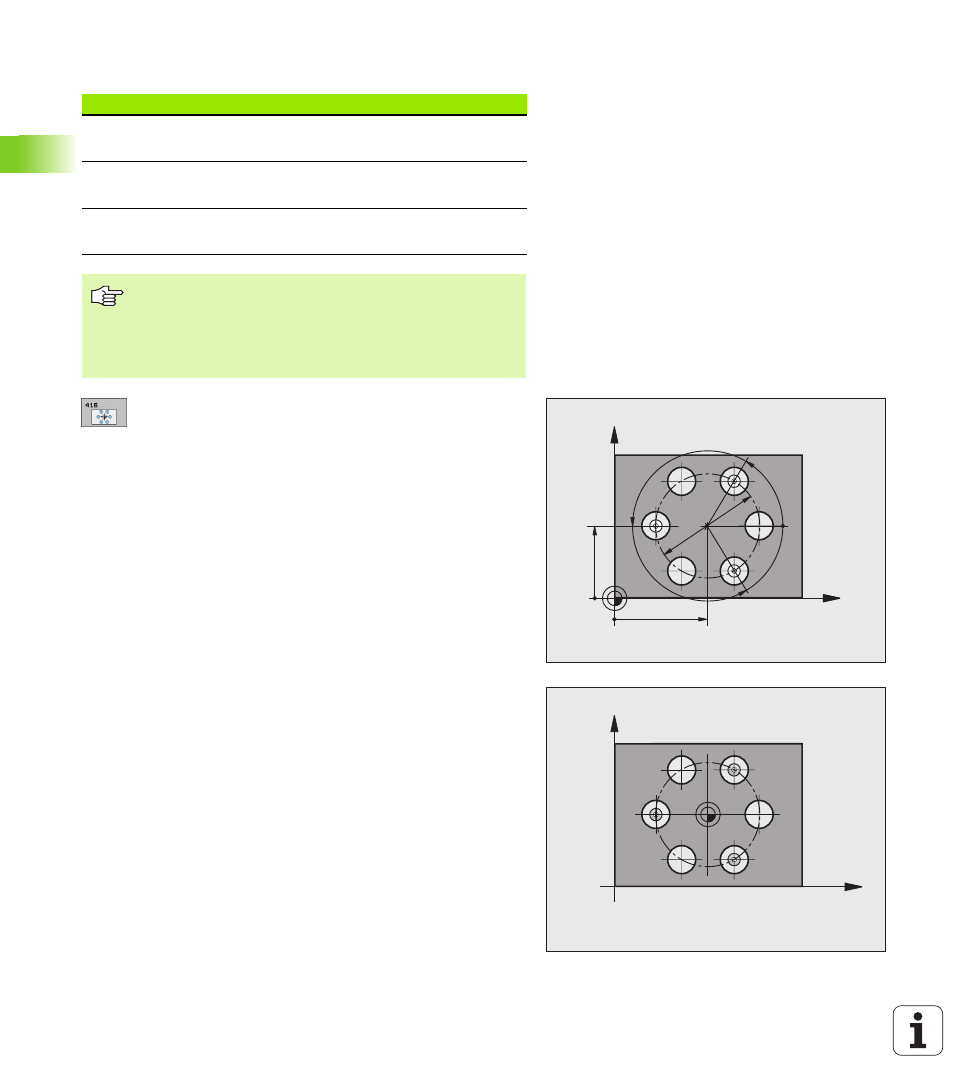

Центр 1-ой оси Q273 (абсолютный): центр
окружности отверстий (заданное значение) на
главной оси плоскости обработки.
Центр 2-ой оси Q274 (абсолютный): центр
окружности отверстий (заданное значение) на
вспомогательной оси плоскости обработки.
Заданный диаметр Q262: ввести
приблизительный диаметр окружности отверстий.
Чем меньше диаметр отверстия, тем точнее
следует указать заданный диаметр.
Угол 1-го отверстия Q291 (абсолютный): угол в
полярных координатах первого центра отверстия
на плоскости обработки.
Угол 2-го отверстия Q292 (абсолютный): угол в
полярных координатах второго центра отверстия
на плоскости обработки.
Угол 3-го отверстия Q293 (абсолютный): угол в
полярных координатах третьего центра отверстия
на плоскости обработки.
Высота измерения на оси измерительного
щупа Q261 (абсолютная): координата центра
сферического наконечника (=точка
соприкосновения) на оси измерительного щупа, на
которой должно производиться измерение.
Безопасная высота Q260 (абсолютная):
координата на оси измерительного щупа, в
которой не может произойти столкновение между
щупом и обрабатываемой деталью (зажимным
приспособлением).
Номер параметра
Значение
Q151
Фактическое значение центра главной
оси
Q152
Фактическое значение центра
вспомогательной оси
Q153
Фактическое значение диаметра
окружности отверстий
Перед программированием необходимо
учитывать
Перед определением цикла должен быть
запрограммирован вызов инструмента для
определения оси измерительного щупа.
X
Y
Q274
Q273
Q262
Q291
Q293
Q292
X
Y
