1 Работа с циклами измерительных щупов
1.1
Об
щие
св
едения
о
цик
лах
из
мерительных
щупов
1.1 Общие сведения о циклах
измерительных щупов

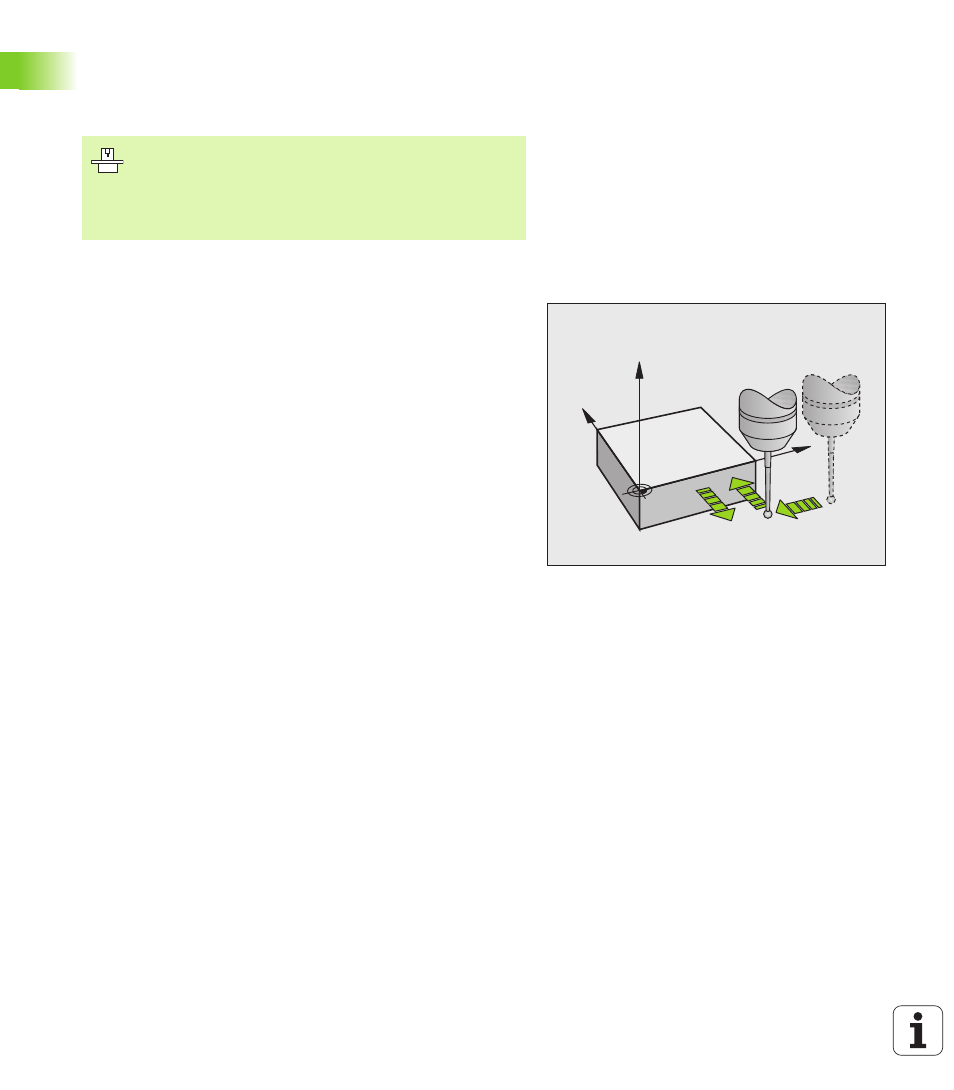

Принцип действия
Во время отработки системой ЧПУ цикла измерительных щупов,
перемещение щупа осуществляется с установленной
производителем станка подачей в выбранном Вами направлении.
Подача при измерении определяется в одном из параметров
станка (см. раздел "Перед началом работы с циклами
измерительных щупов" далее в данной главе).
Когда измерительный щуп касается заготовки,
он передает сигнал в систему ЧПУ: координаты измеренной
позиции сохраняются в памяти,
3D-щуп остановливается и
возвращается на ускоренной подаче к исходной позиции
операции измерения.
Если в пределах заданного пути щуп не отклоняется, то система
ЧПУ выдает соответствующее сообщение об ошибке (путь: DIST
из таблицы щупов).
Учет разворота плоскости обработки в
ручном режиме
В процессе снятия размеров ЧПУ учитывает текущий разворот
заготовки и выполняет подвод к заготовке под уголом.
Циклы измерительных щупов в ручном
режиме и режиме эл. маховичка
В режимах работы "Ручной режим" и "Эл. маховичок" ЧПУ
поддерживает циклы измерительных щупов, с помощью которых
оператор:
осуществляет калибровку измерительного щупа,
компенсирует смещение заготовки,
задает точки привязки.
Производитель станка должен подготовить систему
ЧПУ для применения 3D-измерительных щупов.
Циклы измерительных щупов доступны только при
активной опции ПО Функции измерительных щупов
(номер опции #17).
Y
X
Z
F
F MAX
F
