3 Циклы измерительных щупов для автоматической проверки заготовки
3.2
Ав
то
м
атиче
ск
ое
определ
е
ние
опорных
то
ч
е
к

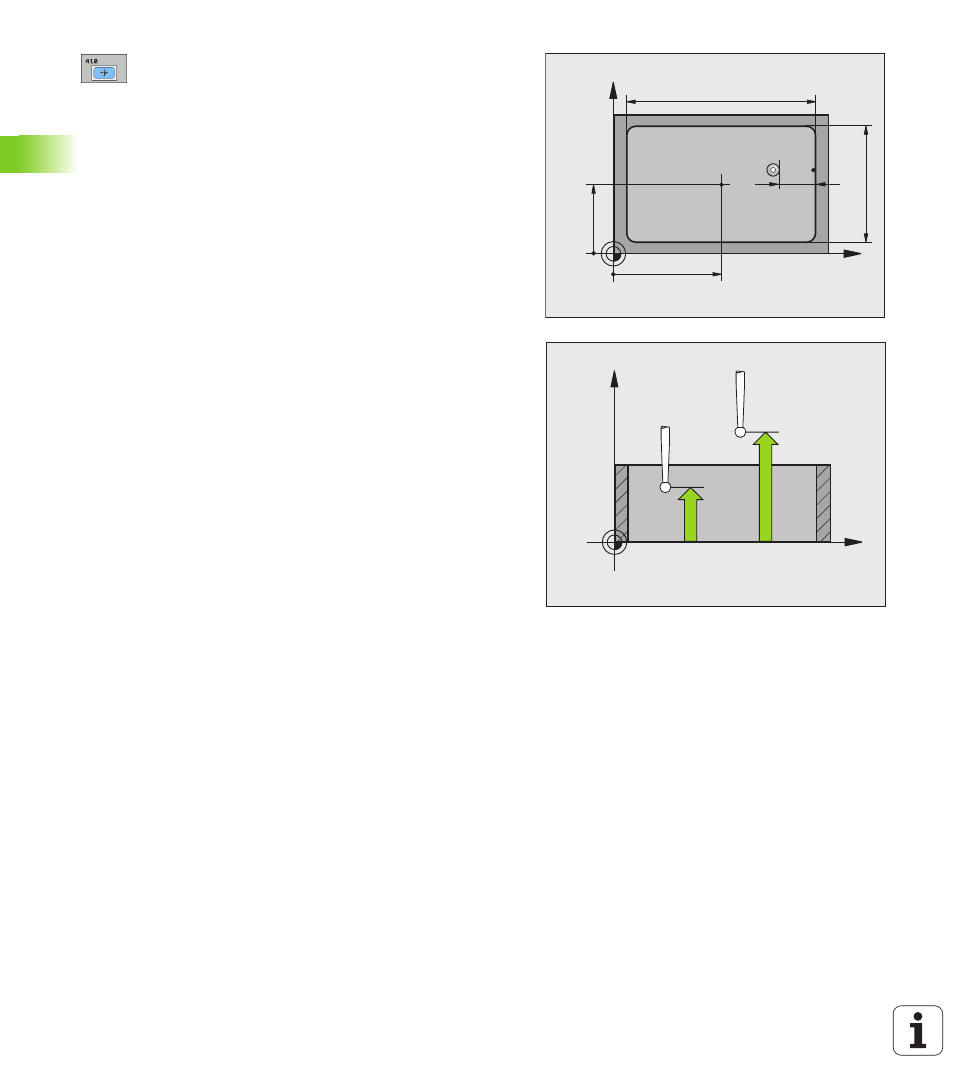

Центр 1-ой оси Q321 (абсолютный): центр
кармана на главной оси плоскости обработки.
Центр 2-ой оси Q322 (абсолютный): центр
кармана на вспомогательной оси плоскости
обработки.
Длина 1-ой стороны Q323 (с приращениями):
длина кармана, паралелльно главной оси
плоскости обработки.
Длина 2-ой стороны Q324 (с приращениями):
длина кармана, паралелльно вспомогательной
оси плоскости обработки.
Высота измерения на оси измерительного
щупа Q261 (абсолютная): координата центра
сферического наконечника (=точка
соприкосновения) на оси измерительного щупа, на
которой должно производиться измерение.
Безопасное расстояние Q320 (в приращениях):
дополнительное расстояние между точкой
измерения и сферическим наконечником щупа.
Q320 прибавляется к значению колонки SET_UP.
Безопасная высота Q260 (абсолютная):
координата на оси измерительного щупа, в
которой не может произойти столкновение между
щупом и обрабатываемой деталью (зажимным
приспособлением).
Перемещение на безопасную высоту Q301:
задает, как измерительный щуп должен
перемещаться между точками измерения:
0: перемещение на высоту замера между точками
измерения,
1: перемещение на безопасную высоту между
точками измерения.
Номер начала координат в таблице Q305:
задает номер в таблице нулевых точек/
предустановок, под которым ЧПУ должна
сохранить координаты центра кармана. При вводе
Q305=0, ЧПУ автоматически устанавливает
индикацию таким образом, что новая точка
привязки лежит в центре кармана.
Новая точка привязки главная ось Q331
(aбсолютная): координата на главной оси,
которую система ЧПУ должна задать как
распознанный центр кармана. Базовая
настройка = 0.
Новая точка привязки вспомогательная ось
Q332 (aбсолютная): координата на
вспомогательной оси, которую система ЧПУ
должна задать как распознанный центр кармана.
Базовая настройка = 0.
X
Y
Q322
Q321
Q324
Q323
MP6140
+
Q320
X
Z
Q261
Q260
