Инструкция по эксплуатации HEIDENHAIN TNC 620 (340 56x-01) Touch Probe Cycles
Страница 95
HEIDENHAIN TNC 620
95
3.2
Ав
то
м
атиче
ск
ое
определ
е
ние
опорных
то
ч
е
к
Измерение на оси щупа: кooр. 2. ось Q383
(абсолютная): координата точки измерения на
вспомогательной оси плоскости обработки,
которую следует задать как опорную точку на оси
измерительного щупа. Действует только если
Q381 = 1.
Измерение на оси щупа: кooр. 3. ось Q384
(абсолютная): координата точки измерения на оси
щупа, которую следует задать как опорную точку
на оси измерительного щупа. Действует только
если Q381 = 1.
Новая точка привязки оси измерительного
щупа Q333 (aбсолютная): координата на оси
измерения, которую система ЧПУ должна задать
как опорную точку. Базовая настройка = 0.
ТОЧКА ПРИВЯЗКИ К ЦЕНТРУ ОКРУЖНОСТИ
ОТВЕРСТИЙ (цикл измерительного щупа 416,
DIN/ISO: G416)

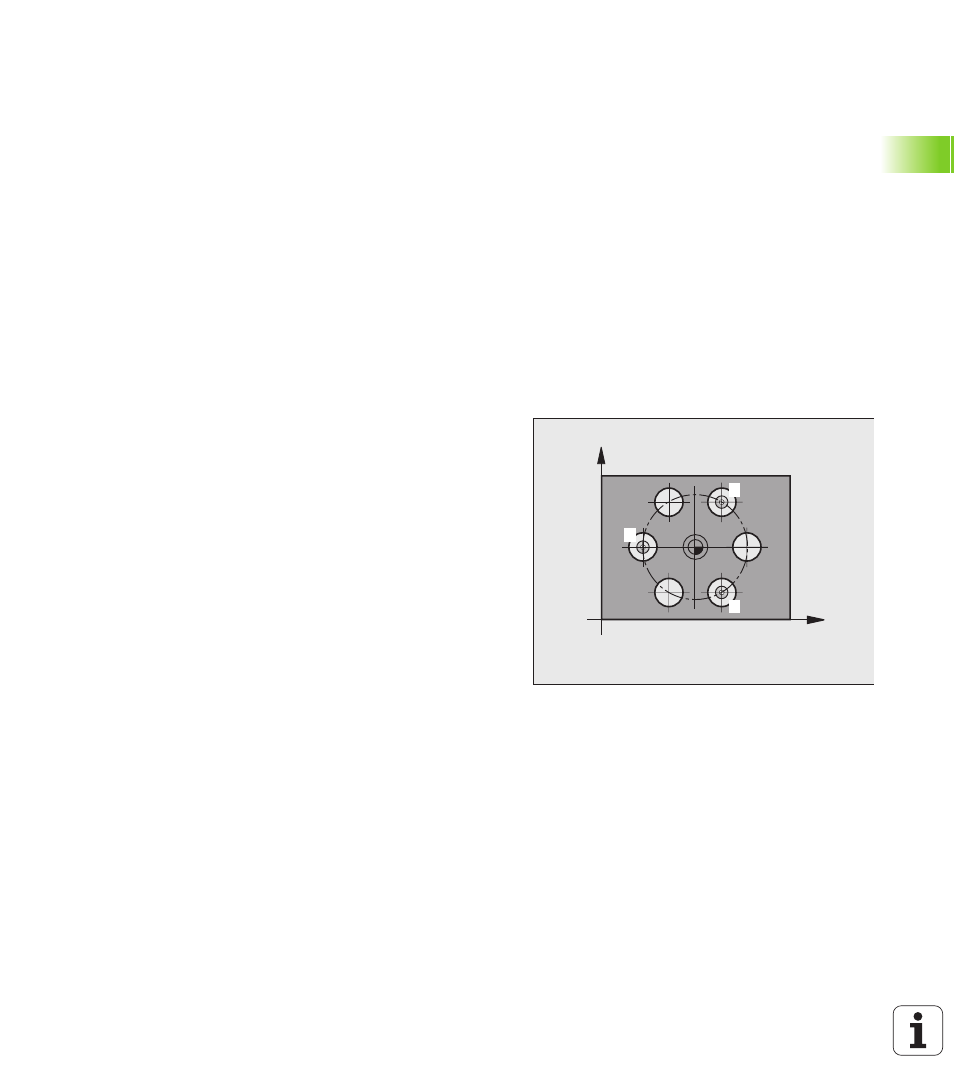

Цикл измерительного щупа 416 определяет центр окружности
отверстий путем измерения трех отверстий и задает его в
качестве точки привязки. Альтернативно система ЧПУ может
записывать этот центр в таблицу нулевых точек или в таблицу
предустановок.
1 Система ЧПУ позиционирует измерительный щуп на
ускоренной подаче (значение из колонки FMAX) и с
использованием алгоритма позиционирования (смотри
„Отработка циклов измерительных щупов” на странице 21) на
заданный центр первого отверстия
1
.
2 Измерительный щуп перемещается на заданную высоту
измерения и путем выполнения четырех касаний определяет
первый центр отверстия.
3 После чего щуп возвращается на безопасную высоту и
позиционируется на заданный центр второго отверстия
2
.
4 Система ЧПУ перемещает измерительный щуп на заданную
высоту измерения и путем четырех касаний определяет
второй центр отверстия.
5 Измерительный щуп возвращается на безопасную высоту и
позиционируется на введенный центр третьего отверстия
3
.
6 Система ЧПУ перемещает измерительный щуп на введенную
высоту измерения и путем измерения определяет третий
центр отверстия.
7 Затем ЧПУ позиционирует щуп обратно на безопасную
высоту, обрабатывает распознанную опорную точку в
зависимости от параметров цикла Q303 и Q305 (смотри
„Сохранение рассчитанной точки привязки в памяти” на
странице 65) и сохраняет фактическое значение в указанных
далее параметрах Q.
X
Y
1
2
3
