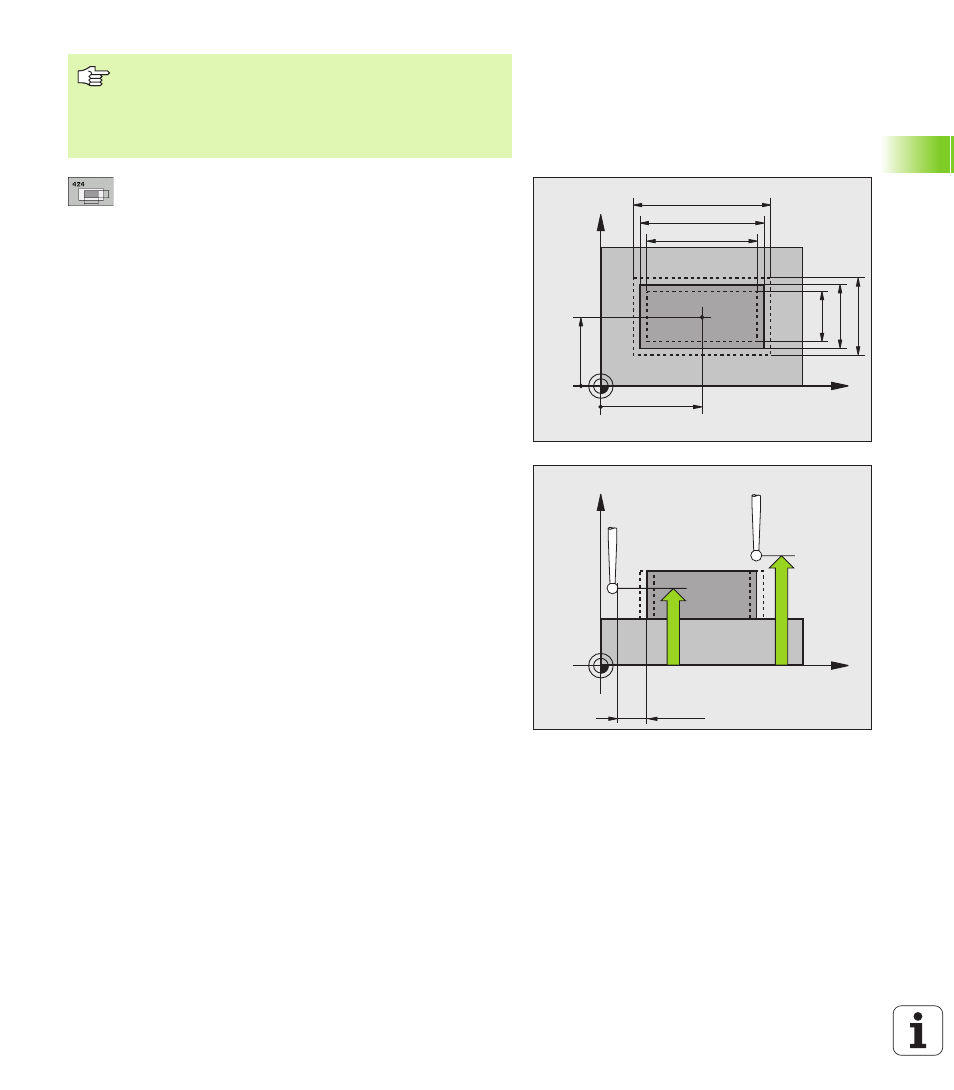

Центр 1-ой оси Q273 (абсолютный): центр цапфы
на главной оси плоскости обработки.
Центр 2-ой оси Q274 (абсолютный): центр цапфы
на вспомогательной оси плоскости обработки.
1-ая длина стороны Q282: длина цапфы,
параллельно главной оси плоскости обработки.
2-ая длина стороны Q283: длина цапфы,
параллельно вспомогательной оси плоскости
обработки.
Высота измерения на оси измерительного
щупа Q261 (абсолютная): координата центра
сферического наконечника (=точка
соприкосновения) на оси измерительного щупа, на
которой должно производиться измерение.
Безопасное расстояние Q320 (в приращениях):
дополнительное расстояние между точкой
измерения и сферическим наконечником щупа.
Q320 прибавляется к значению колонки SET_UP.
Безопасная высота Q260 (абсолютная):
координата на оси измерительного щупа, в
которой не может произойти столкновение между
щупом и обрабатываемой деталью (зажимным
приспособлением).
Перемещение на безопасную высоту Q301:
задает, как измерительный щуп должен
перемещаться между точками измерения:
0: перемещение на высоту замера между точками
измерения,
1: перемещение на безопасную высоту между
точками измерения.
Максимальный размер 1-й длины стороны
Q284: максимальная допускаемая длина цапфы.
Минимальный размер 1-й длины стороны
Q285: минимальная допускаемая длина цапфы.
Максимальный размер 2-й длины стороны
Q286: максимальная допускаемая ширина цапфы.
Минимальный размер 2-й длины стороны
Q287: минимальная допускаемая ширина цапфы.
Значение допуска центр 1-ой оси Q279:
допускаемое отклонение положения на главной
оси плоскости обработки.
Перед программированием необходимо
учитывать
Перед определением цикла должен быть
запрограммирован вызов инструмента для
определения оси измерительного щупа.
X
Y
Q287
Q285
Q274
±Q280
Q273
±Q279
Q283
Q286
Q282
Q284
X
Z
Q260
Q261
MP6140
+
Q320
